Panasonic ARS1012, ARS1012 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 0.5 A, 1 ks

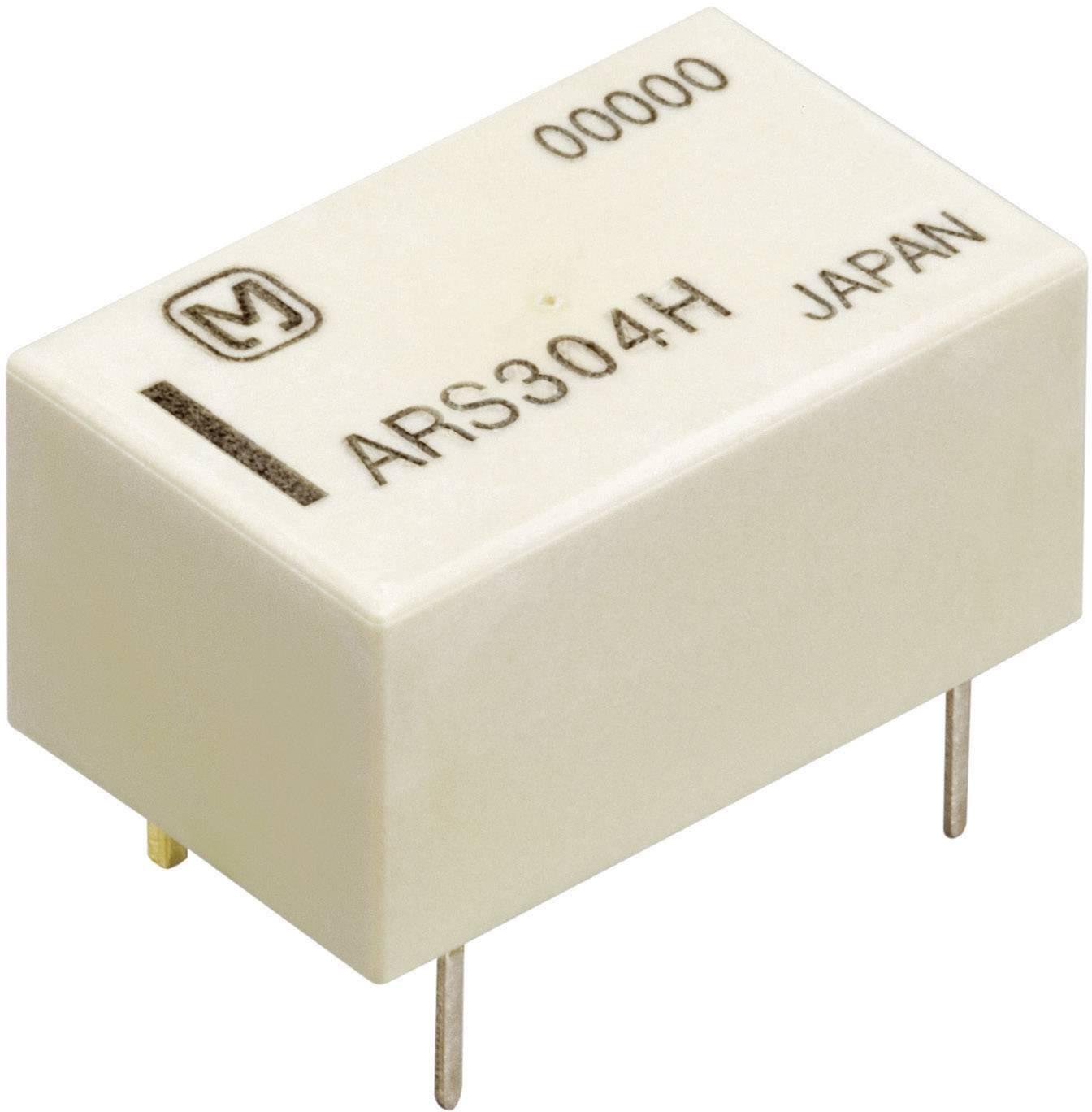

Obdélníková elektronická součástka s nápisem 'ARS304H JAPAN', dva připojovací kolíky dole.

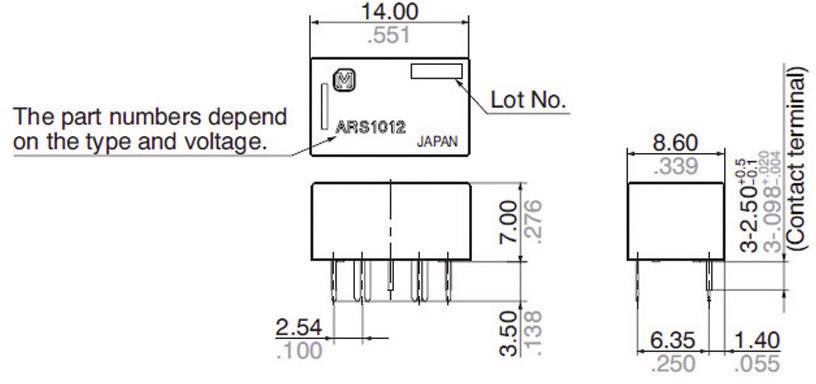

Výkres rozměrů obdélníkové elektronické součástky s vývody. Jsou uvedeny rozměry a označení jako 'Lot No.' a 'JAPAN'.

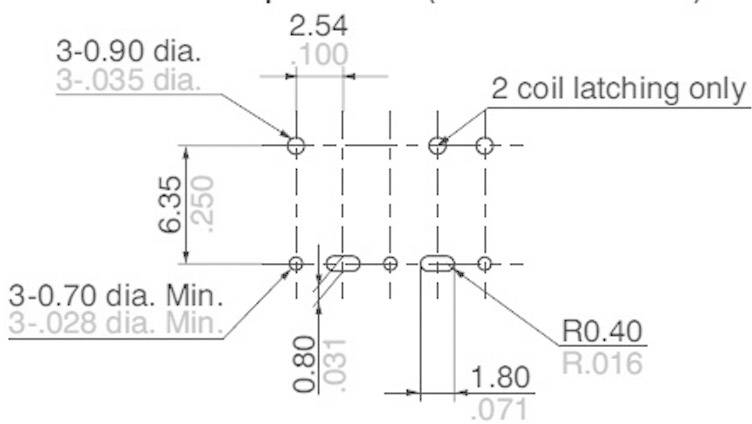

Technický výkres mechanické komponenty s přesnými rozměry v milimetrech. Zobrazuje průměry otvorů, vzdálenosti, poloměr a poznámky k upevnění.

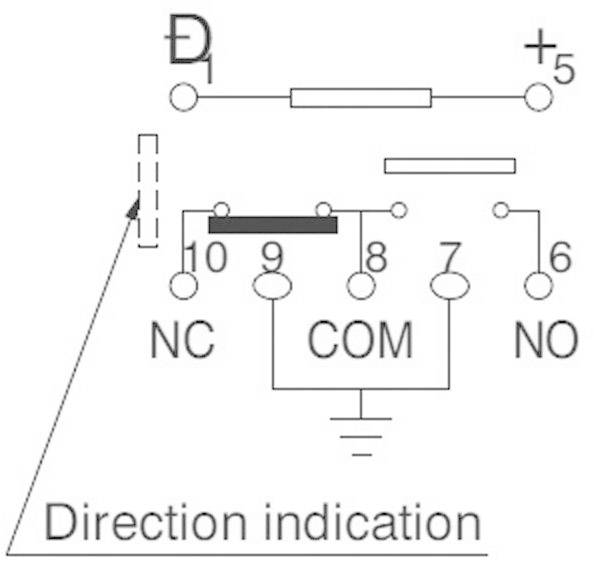

Schéma zapojení relé s kontakty: NC, COM, NO a diodou D1. Místa připojení plus pólu a uzemnění včetně vyznačení směru.
1/4
Ilustrační obrázek
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
12 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
30 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Út 3. 11.
46 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (219,99 Kč / kus)
219,99 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • V.S.W.R 1,40
  • Einfügedämpfung: 0,35 dB
  • Isolation: 35 dB
Kategorie produktu

relé do DPS

Typ

ARS1012

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Odpor cívky

720 Ω

Typ kontaktu

1 přepínací kontakt

Materiál kontaktu

Au

Spínací napětí (max.)

30 V/DC

Spínací proud (max.)

0.5 A

Max. spínací výkon

10 W

Připojení

pájecí piny

Mechanická životnost

5 x 106

Min. teplota

-40 °C

Max. teplota

+70 °C

Délka

14 mm

Šířka

8.6 mm

V

7.2 mm

Rozm.

(d x š x v) 14 x 8.6 x 7.2 mm

Obsah

1 ks

Provedení

monostabilní

Jmenovité napětí

12 V/DC

Spínací hodnoty

(30 V/DC) 500 mA

Spínací napětí

30 V/DC

Spínací proud

500 mA

Typ

ARS1012

Teplota prostředí

-40 - +70 °C

Ke stažení

List technických údajů

List technických údajů 505400 Panasonic ARS1012, ARS1012 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 0.5 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505400 Panasonic ARS1012, ARS1012 relé do DPS, monostabilní, 1 cívka, 30 V/DC, 0.5 A, 1 ks

Popis

Vysokofrekvenční relé nejnovější generace pro téměř veškeré vysokofrekvenční použití do 3 GHz. VF spínací výkon 1 W při 3 GHz/max. 10 W. Použití: bezdrátová technika, měřící technika, přijímače jako satelitní přijímače, bezdrátové sítě, anténní přepínače.
