Miniaturní vícenásobný světlovod, stojící Mentor 1296.7022

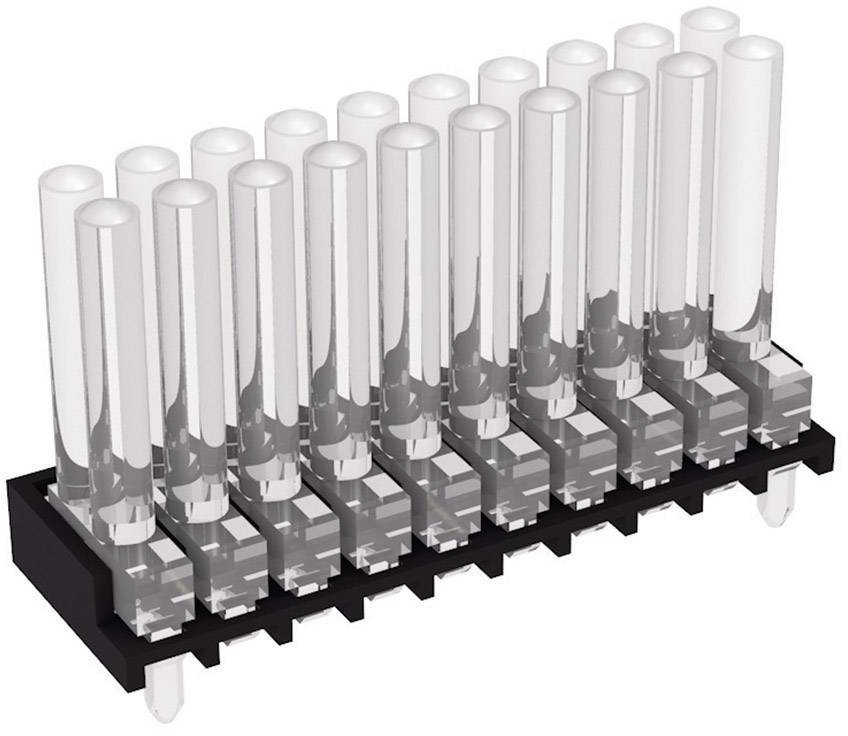

'Elektronická součástka: LED pásek s 20 vertikálními světly, upevněný na černém podstavci, určený pro osvětlovací aplikace.'

Ilustrační obrázek

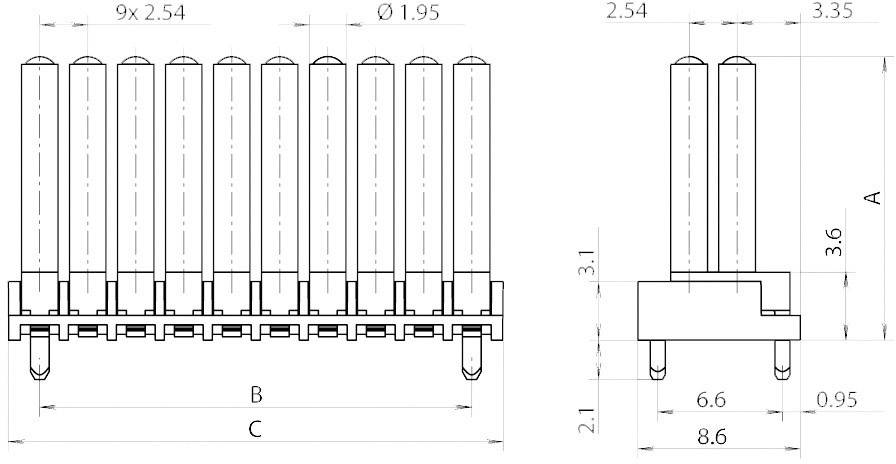

Technický výkres konektoru s rozměry: šířka 9x2,54, průměr 1,95, výška 2,54–3,6, délka 8,6. Boční a čelní pohled.

1/2

Ilustrační obrázek

Kategorie produktu

světlovod

Způsob montáže

upevnění karet

zaklapnutí

Šířka

8.6 mm

5.7 mm

Délka

17.1 mm

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

72 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (28,09 Kč / kus)

28,09 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Miniaturní vícenásobný světlovod, stojící

Vyzařovací plocha Ø 2 mm

Dodatečné informace:

Technické parametry

Materiál: (světlovod) průhledný PC UL94, (panel) černý PC UL94

Typ: 1296.7022

Kategorie produktu: světlovod

Způsob montáže: upevnění karet
zaklapnutí

Výrobce: Mentor

Konfigurace: 2 x 2

Provedení: tuhý

Tvar čočky: klenutý

Barva: transparentní

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +85 °C

Velikost objektivu, Ø: 2 mm

Šířka: 8.6 mm

V: 5.7 mm

Délka: 17.1 mm

Rozm.: (d x š x v) 17.1 x 8.6 x 5.7 mm

Splňuje RoHS: ano

Provedení: 2 řady / 4násobný

Zobrazení: Ø 2 mm

Typ: 1296.7022

Provozní teplota: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 556608 Miniaturní vícenásobný světlovod, stojící Mentor 1296.7022

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 556608 Miniaturní vícenásobný světlovod, stojící Mentor 1296.7022

Popis

Tento vícenásobný světlovod je určen pro použití CHIP LED v provedení 0603 nebo menším, je navržen s rozestupem 2,54 mm. Modul je opatřen panelem, aby se zabránilo ozařování, lze tedy kombinovat různé barvy. Panel zajišťuje pevné uložení světlovodu a fixaci na DPS pomocí upevňovacích kolíků.
