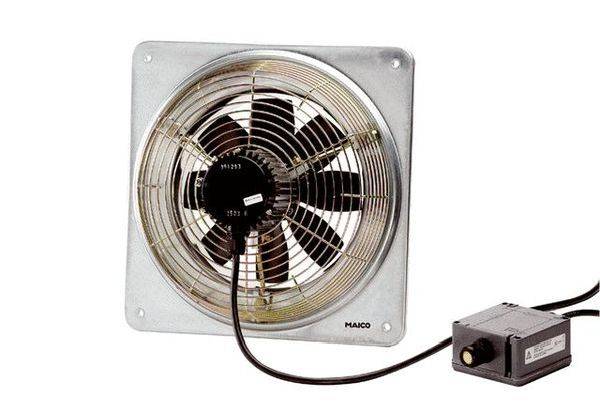

Maico Ventilatoren LB12337 Nástěnné ventilátory 9450 m³/h 600 mm

Provedení: Třífázový střídavý motor, EX II 2D EX tb IIIB T135 °C/T200 °C dB IP64 X / EX II 2D EX h IIIB T135 °C / T200 °C dB X. pro provozní teploty -20 °C <= ta = <+60 °C. Lze přepnout pro odvětrání. Zvláštní vlastnosti: Axiální nástěnný ventilátor, s ochranou proti výbuchu, středně odolný Medium prachu. Ochrana před výbuchem a schválení podle ATEX a IECEx. Kvalifikován pro všechny kmeny skupiny ex IIIA a IIIB. EX ventilátory MAICO splňují bezpečnostní požadavky směrnice RL 2014/34/EU pro zařízení a ochranné systémy v oblastech s nebezpečím výbuchu. Pro zóny 21 a 22. Typy ochrany proti zážehu: Ochrana díky pouzdru a c - konstruktivní bezpečnost. Typ ochrany IP 64. Ochranná mřížka na straně sání, ochrana proti dotyku dle DIN EN ISO 13857. Montáž možná v každé poloze. Typ řady: EZQ / DZQ EX t s čtvercovou nástěnnou deskou. EZS / DZS . EX t s ocelovým kroužkem. Oběžné kolo: Axiální kolo z vodivého plastu. Kombinace motocyklů G 6,3 podle kategorie BV-3 podle ISO 14694. Směr toku: Směr toku je označen. Standardní provoz odpadního vzduchu, směr toku přes motor sací. Střídavý elektromotor: Odolný trojfázový motor s kuličkovým ložiskem, bezúdržbové. Nastavitelný Reversierovy režimy: Objemový průtok se snižuje o cca 35 % při anomálálním směru toku. Provozní režim S1 (trvalý provoz). Regulace otáček s transformátorem TR... možné. Odchylka: DZ. 35/2 B EX... Teplota v motoru ventilátoru je monitorována PTC termistorem. Vodiče se musí připojit k spouštěcímu systému (bezpečnostní zařízení podle směrnice Rady 2014/34/EU), který ventilátor při příliš vysokých teplotách trvale odpojí od sítě. Jako spouštěcí systém je doporučen systém uvolnění studeného vodiče MAICO MVS 6 nebo TMS. Připojení: EZ. EX: Připojovací kabel cca 0,5 m dlouhý. DZ. EX: Připojovací kabel cca 1,7 m dlouhý. Samostatná svorkovnice, ochrana proti ex, se kabelovou průchodkou. Výrobek: DZQ 60/6 B EX t, provedení: Čtvercová nástěnná deska, objem čerpacího objemu: 9450 m3/h, otáčky: 960 1/min, regulace otáček: Ano, reprodukovatelnost: Ano, druh napětí: třífázový proud, jmenovité napětí: 400 v, síťová frekvence: 50 Hz, jmenovitý výkon: 295 W, kódovací phi: 0,65, vnitřní: 0,66 a, Imax u jmenovitého u: 1,32 a, stupeň krytí: IP 64, teplotní třída: F, způsob montáže: na omítku, materiál: ocelový plech, pozinkovaná barva: pozinkovaná, hmotnost: 27,3 kg, hmotnost: 33,02 kg, jmenovitý průměr: 600 mm, šířka: 820 mm, výška: 820 mm, hloubka: 317,5 mm, šířka s obalem: 845 mm, výška s obalem: 845 mm, hloubka s obalem: 430 mm, označení EX podle normy ATEX: EX II 2 D, označení EX podle normy: EX tb IIIB T200 <<°C dB IP64 X / EX h IIIB T200 °C X, teplota teploty: -20 °C = ta = +60 °C, IA/IN: 4,5 130, doba platnosti: 290 19 s, provozní režim: TÜV 44082 °C CL.: 155 (F)

Tento text byl přeložen strojově.
