Joy-it SBC-PIR detektor pohybu 1 ks Vhodné pro (vývojové sady): Arduino, Raspberry Pi®, BBC micro:bit

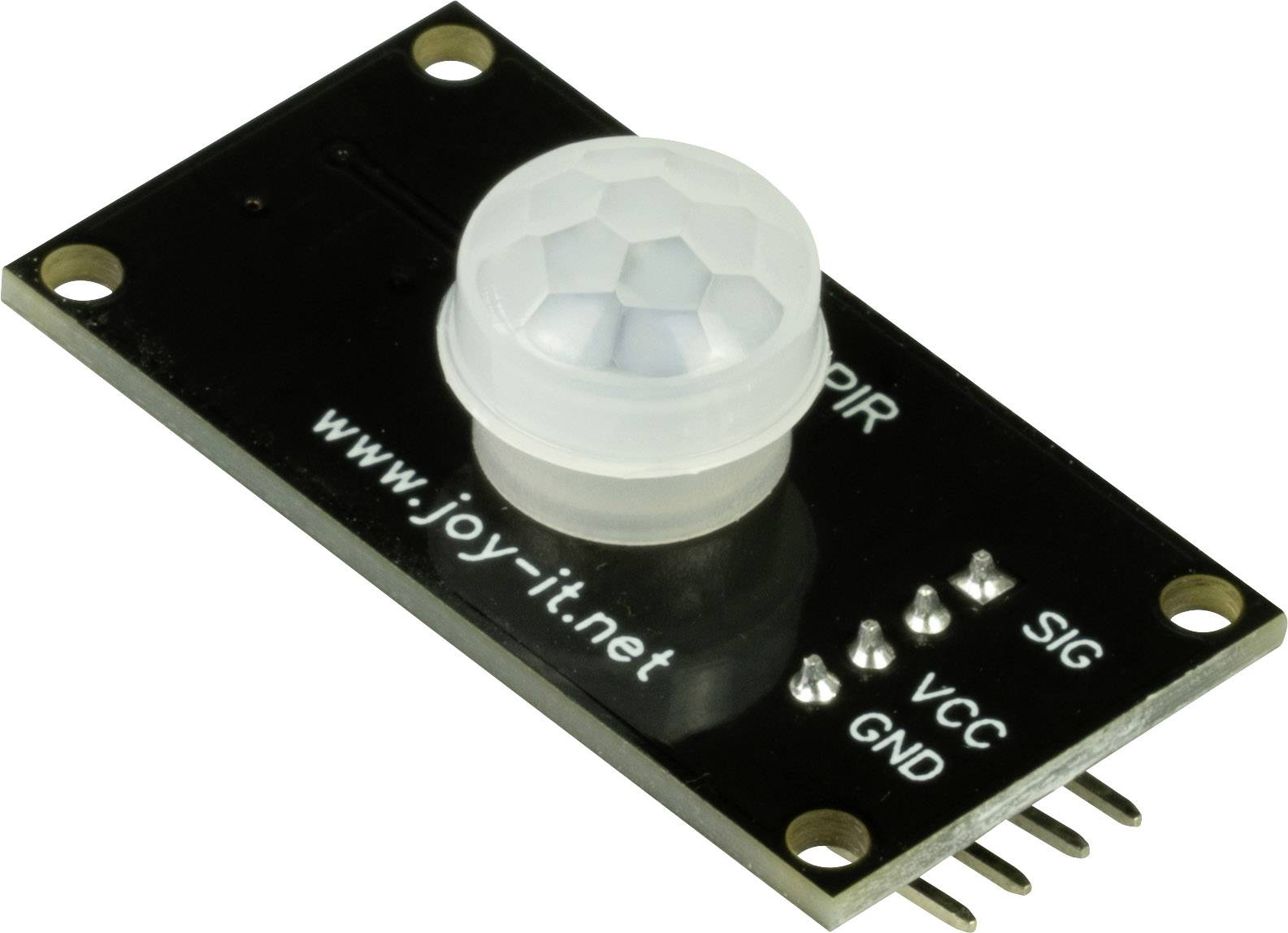

PIR senzorový modul s čočkou a připojovacími piny, používaný pro detekci pohybu v elektronických projektech.

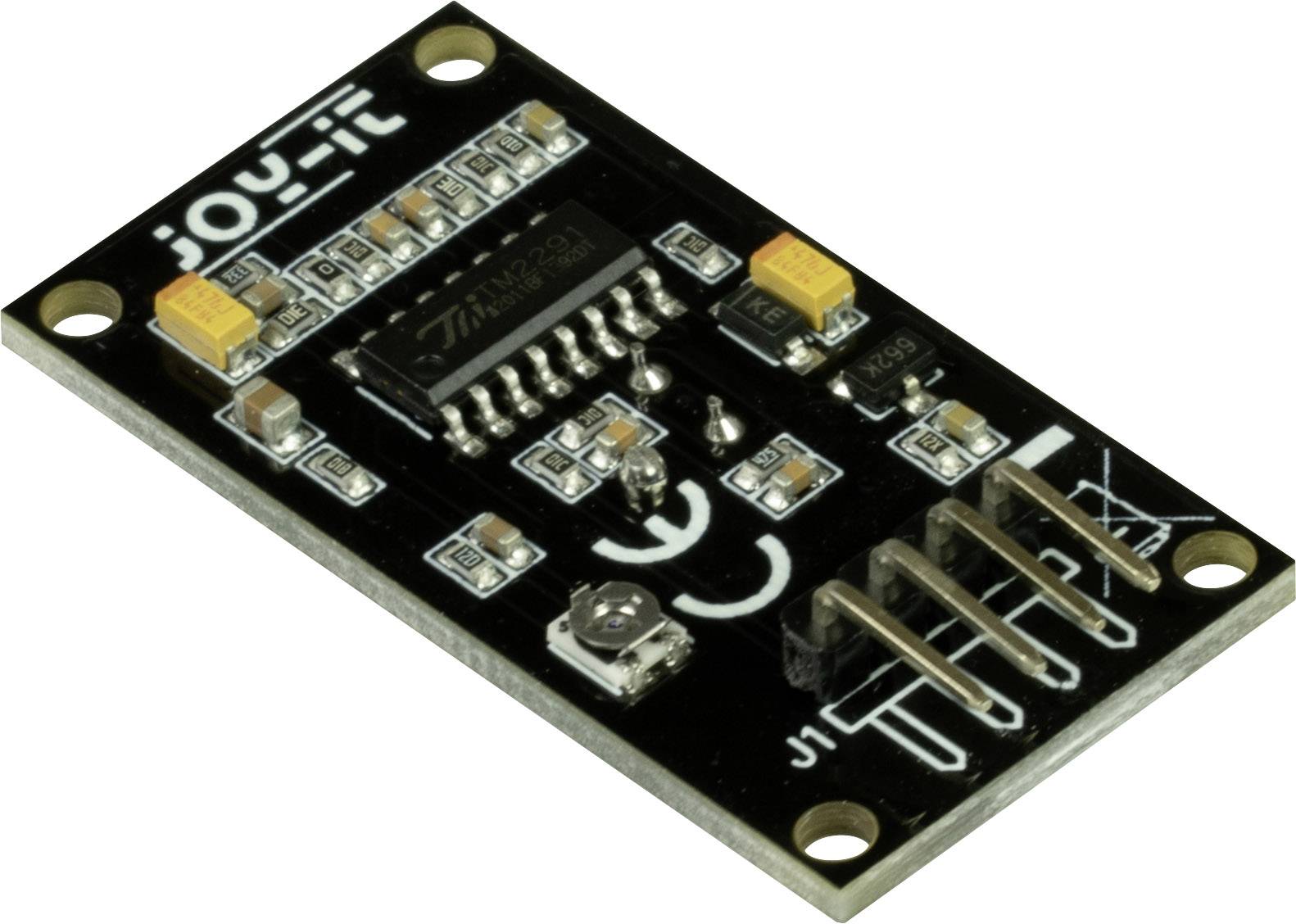

Elektronický modul s integrovanými obvody a připojovacími kolíky, obvykle používaný pro senzorové nebo mikrořadičové projekty.

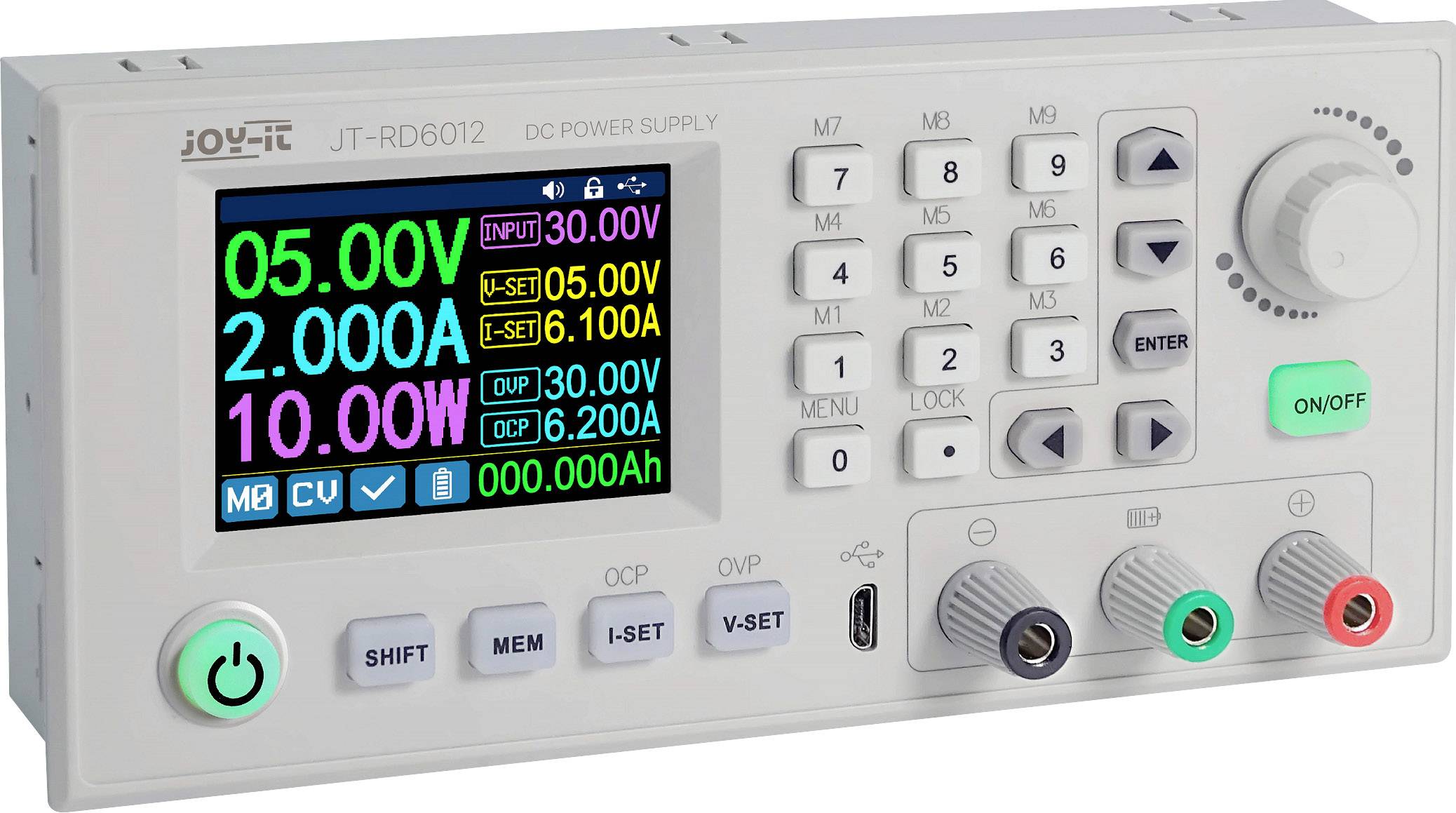

Tento obrázek ukazuje digitální napájecí zdroj s displejem zobrazujícím hodnoty napětí a proudu a ovládacími tlačítky pro nastavení.

1/3

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

50 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (132,22 Kč / kus)

132,22 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PIR senzor, dosah -6 m

Plynule nastavitelný dosah (max 6 m)
Kompatibilní s Raspberry a Arduino

Technické parametry

Napájecí napětí mezi 3 - 5 V.
Modul rozhraní: 4 pinů
Čip detektoru na modul BIS0001
Detekční úhel 120°
Detekční dosah maximálně 6 m (standard 3M)
Plynulá detekční dosah
Pomocí potenciometru
Nastavení regulátoru citlivosti
Na desce modulu
s pomocí jednoho
Křížový utahovák

Kategorie produktu: detektor pohybu

Vhodné pro: Arduino
Raspberry Pi
BBC micro:bit

Rozhraní: zástrčka pro ploché kabely

Min. provozní napětí: 3 V

Provozní napětí max.: 5 V

Vhodný pro: Arduino
BBC micro:bit
Raspberry Pi®

Typ nástroje: vývojový kit

V: 40 mm

Délka: 19 mm

Šířka: 21 mm

Přípojky interní: sloupkový konektor

Hmotnost: 15 g

Vhodné pro: Arduino
Raspberry Pi®
BBC micro:bit

Ke stažení

List technických údajů

List technických údajů 2306360 Joy-it SBC-PIR detektor pohybu 1 ks Vhodné pro (vývojové sady): Arduino, Raspberry Pi®, BBC micro:bit

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2306360 Joy-it SBC-PIR detektor pohybu 1 ks Vhodné pro (vývojové sady): Arduino, Raspberry Pi®, BBC micro:bit

Popis

Senzor na tomto modulu je
pyroelektrický infračervený senzor
, který
v detekční oblasti objektivu Fresnel detekuje pohyb
a poté

na senzorovém výstupním pinu „SIG“ po dobu 3 sekund vydá „HIGH“ signál.
Poté se signál opět vrátí
do stavu „LOW“. Zapájený potenciometr slouží k
plynulé nastavení dosahu.
Pomocí tohoto modulu a
mikrokontroléru jako je Raspberry
Pi nebo Arduino jej lze

použít např. pro bezpečnostní systémy nebo automatizaci.
