Joy-it PI-USV-36V-Auto Převodník energie

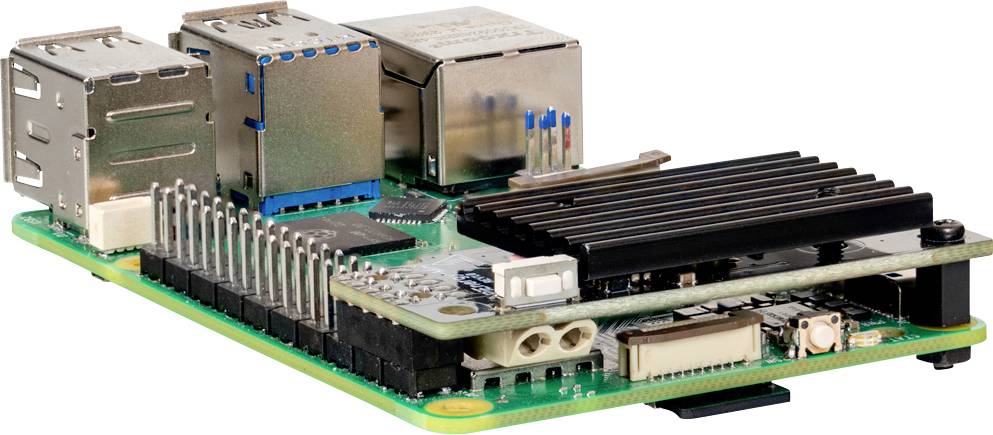

Jednodeskový počítač s USB porty, ethernetovým připojením a chladičem na svém povrchu, používaný pro výpočetní a vývojové projekty.

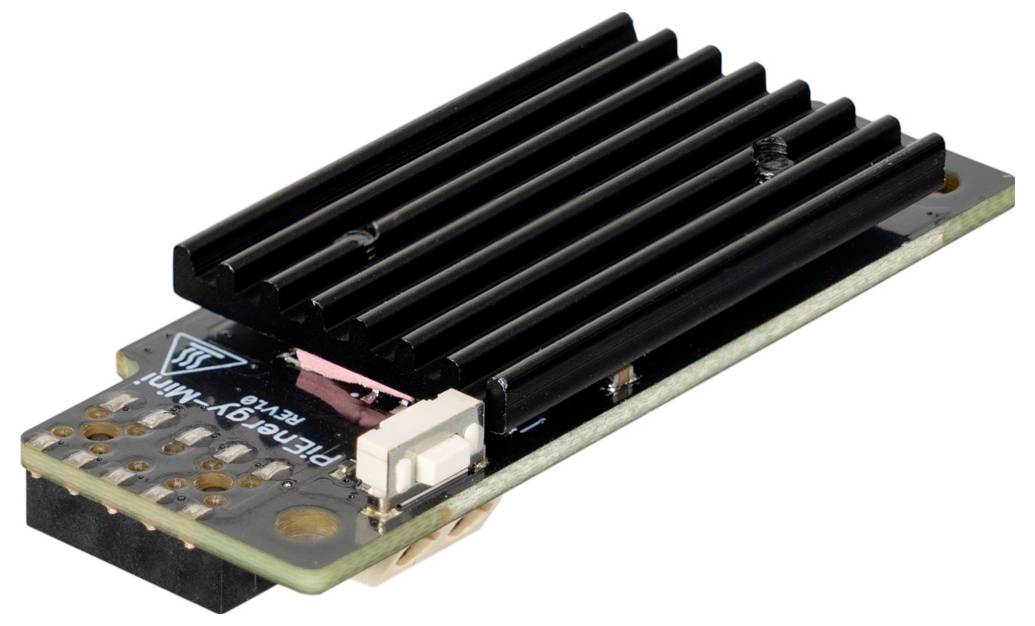

Jednodesková počítačová deska s černým chladičem na horní straně, navržená pro efektivní chlazení, s viditelnými obvody a konektorovými porty.

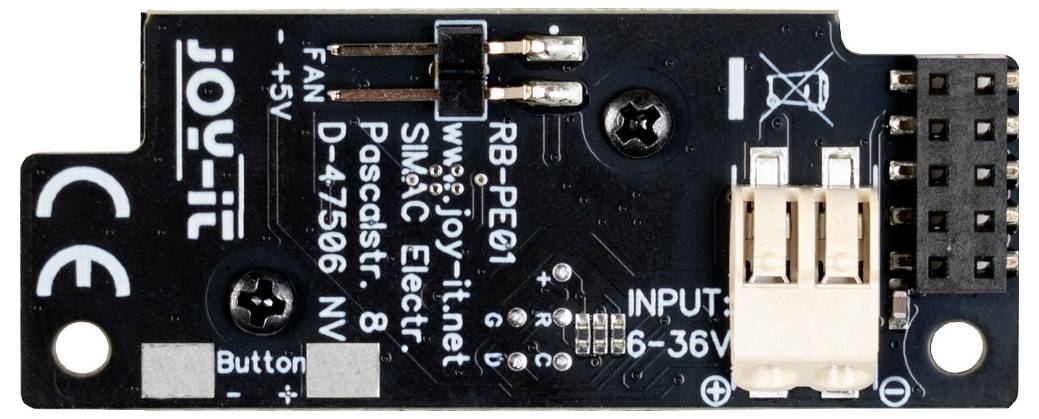

Elektronická deska plošných spojů s rozsahem vstupu '6-36V', konektorovými kolíky, označená štítkem 'joy-it', s vyznačeným nápisem 'SWAC Electric', určená pro technické použití.

1/3

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

55 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (437,19 Kč / kus)

437,19 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Modul PI-Energy Mini, Wide Range modul 6-36V - varianta automatického startu

Napájení 6 - 36 v
VARIANTA AUTOSTART: Jakmile se dostane proud, zahájí se Pi!
Výstupní napětí 5,1 v / výstupní proud až 3 A.
Kompatibilní se všemi variantami PI3, PI4 a P5
5V konektor pro ventilátor (2pinový / 2,54 mm)
Pájecí destičky pro externí vypínač
Ultratenký design

Technické parametry

Kompatibilní se všemi Raspberry Pi řady 3 / 4 a 5
Vstupní napětí 6 až 36 v DC
Výstupní napětí: 5.1 V
Výstupní proud: Až 3 a (doporučeno aktivní větrání u dodatečně připojených spotřebičů)
Rozhraní pro Raspberry Pi: GPIO4
Mikrokontrolér: STM8S001J3
Další připojení: 5V konektor ventilátoru (2pinový / 2,54 mm) pájecí destičky pro externí vypínač
Zvláštnost: Ultratenký design, integrované tlačítko pro horní a dolní spuštění Raspberry Pi
POZOR!
Varianta Auto start!
Tato verze má speciálně přizpůsobený firmware automatického startu, u nichž se Raspberry Pi spustí ihned při vytvoření napětí.

Kategorie produktu: Převodník energie

V: 11 mm

Délka: 56 mm

Šířka: 23 mm

Vhodný pro: Raspberry Pi®

Typ nástroje: měnič

Hmotnost: 15 g

Ke stažení

List technických údajů

List technických údajů 3450218 Joy-it PI-USV-36V-Auto Převodník energie

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3450218 Joy-it PI-USV-36V-Auto Převodník energie

Popis

Pomocí PiEnergy Mini můžete Raspberry Pi napájet napětím od 6 do 36 v DC. Můžete jej připojit přes integrované tlačítko na desce
Máte u Raspberry Pi možnost vysoko i dolů.
Komunikace s Raspberry Pi probíhá přes GPIO4, toto připojení lze ale také pomocí odpojení odporu pro použití pinů libovolně použít. To je v souladu s čl.
Ultraplochý design je možné použít i ve spojení s mnoha pouzdry. Pinová lišta je součástí dodávky a není připájena, aby byla montáž ještě zajištěna
plochý.
Tato verze má speciálně přizpůsobený firmware automatického startu, u nichž se Raspberry Pi spustí ihned při vytvoření napětí.
