Joy-it MPU6050 akcelerometr 1 ks Vhodné pro (vývojové sady): BBC micro:bit, Arduino, Raspberry Pi®, Rock Pi, Banana Pi,

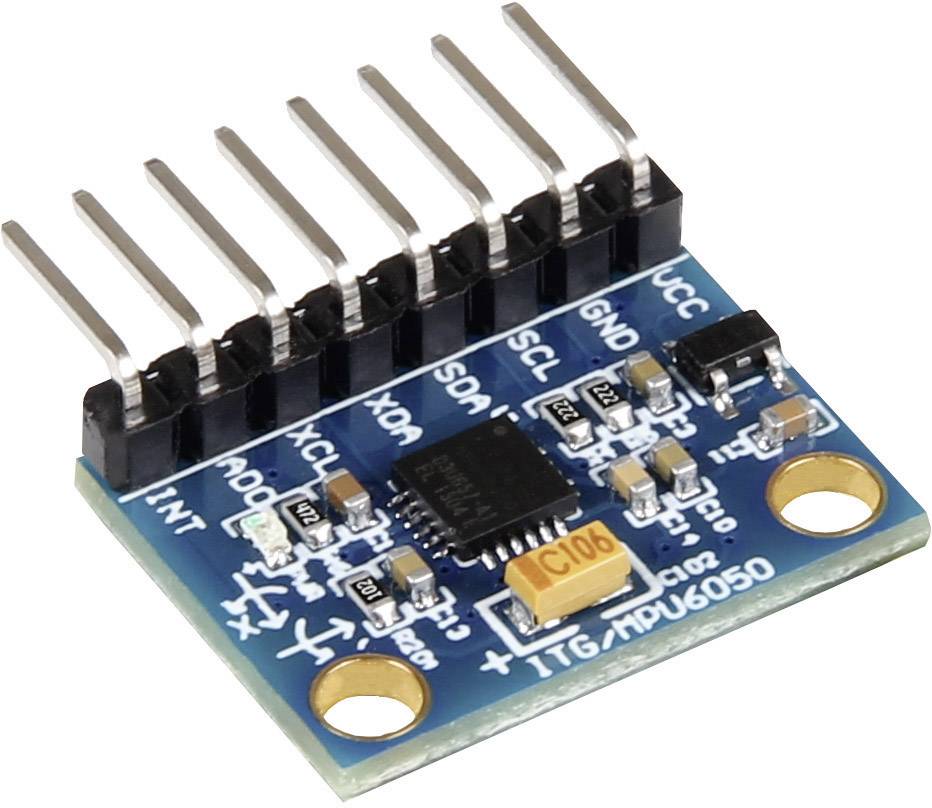

Integrovaný obvod na desce plošných spojů s několika vývody, typicky používaný v elektronických projektech pro senzorové aplikace.

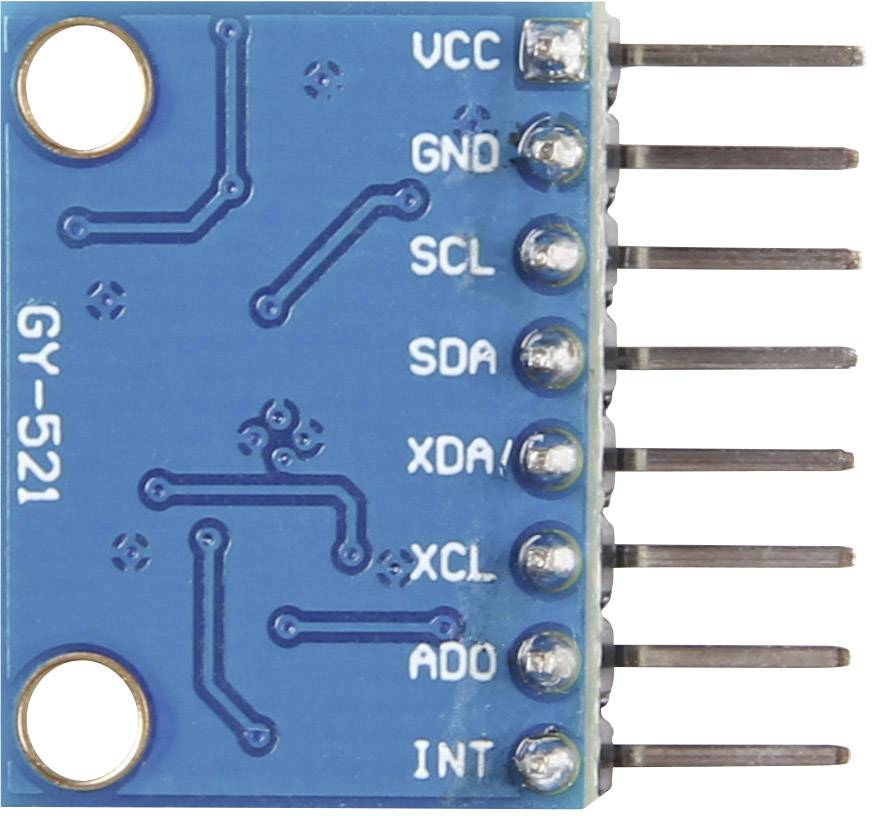

Detailní pohled na senzorovou desku GY-521 s konektory: VCC, GND, SCL, SDA, XDA, XCL, ADO, INT. Primárně určeno pro Arduino projekty.

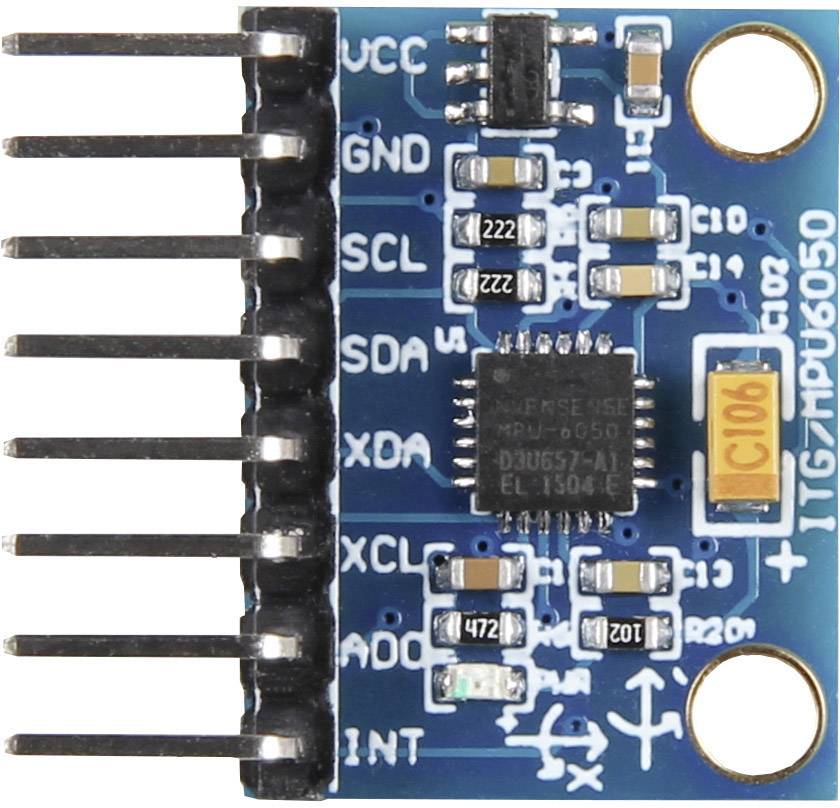

Elektronický modul se senzory a obvody, modrém pozadí, černé postranní piny. Hlavní čip uprostřed.

1/3

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

601 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (103,30 Kč / kus)

103,30 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

6 os zrychlení/modul gyroskopu I2C

Modulový čip: MPU 6050
3 osy zrychlení
3 polohovací osy
Rozhraní I2C
16 bitový A/D převodník

Technické parametry

Hlavní vlastnosti
Modulový čip
MPU6050
Osy
3 osy zrychlení a 3 polohové osy
Stupně volnosti
6 DOF současně
Napájení.
3,3 -5 V (DC)
Regulace napětí
regulátor Low Drop
Rozhraní
I²C
Vestavěný čip
16-bitový A/D převodník
Rozměry
25 x 20 x 7 mm
Rozsah dodávky
Modul senzoru MPU6050
DALŠÍ SPECIFIKACE
piny
8 kusů
Standardní vzdálenost pinů
2,54 mm
Rozsah akcelerometru:
Citlivost
± 2, ± 4, ± 8, ± 16 g.
16384 LSB/g ± 2g
8192 LSB/g ± 4g
4096 LSB/g ± 4g
2048 LSB/g ± 16 g.
Rozsah gyroskopu:
Citlivost
131 LSB/dps ± 250 dps
65,5 LBS/dps ± 500 dps
32,8 LBS/dps ± 1000 dps
16,4 LBS/dps ± 2000 dps

Druh obalu: Piece

Kategorie produktu: akcelerometr

Vhodné pro: Arduino

Rozhraní: I²C

Min. provozní napětí: 3 V

Provozní napětí max.: 5 V

Vhodný pro: Raspberry Pi®

Typ nástroje: vývojový kit

V: 7 mm

Délka: 20 mm

Šířka: 25 mm

Přípojky interní: sloupkový konektor

Vhodné pro: BBC micro:bit
Arduino
Raspberry Pi®
Rock Pi
Banana Pi
C-Control
Calliope

Ke stažení

List technických údajů

List technických údajů 2136256 Joy-it MPU6050 akcelerometr 1 ks Vhodné pro (vývojové sady): BBC micro:bit, Arduino, Raspberry Pi®, Rock Pi, Banana Pi,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2136256 Joy-it MPU6050 akcelerometr 1 ks Vhodné pro (vývojové sady): BBC micro:bit, Arduino, Raspberry Pi®, Rock Pi, Banana Pi,

Popis

MPU 6050 pracuje s napětím od 3.3 do 5 V (DC). Díky integrovanému rozhraní I2C je kompatibilní se všemi SBC a řadiči jako je Raspberry, Arduino atd. Podrobné technické detaily jsou uvedeny v katalogovém listu nebo technických podrobnostech.
