Joy-it ESP32S3 vývojová deska ESP32S3 ESP32-S3

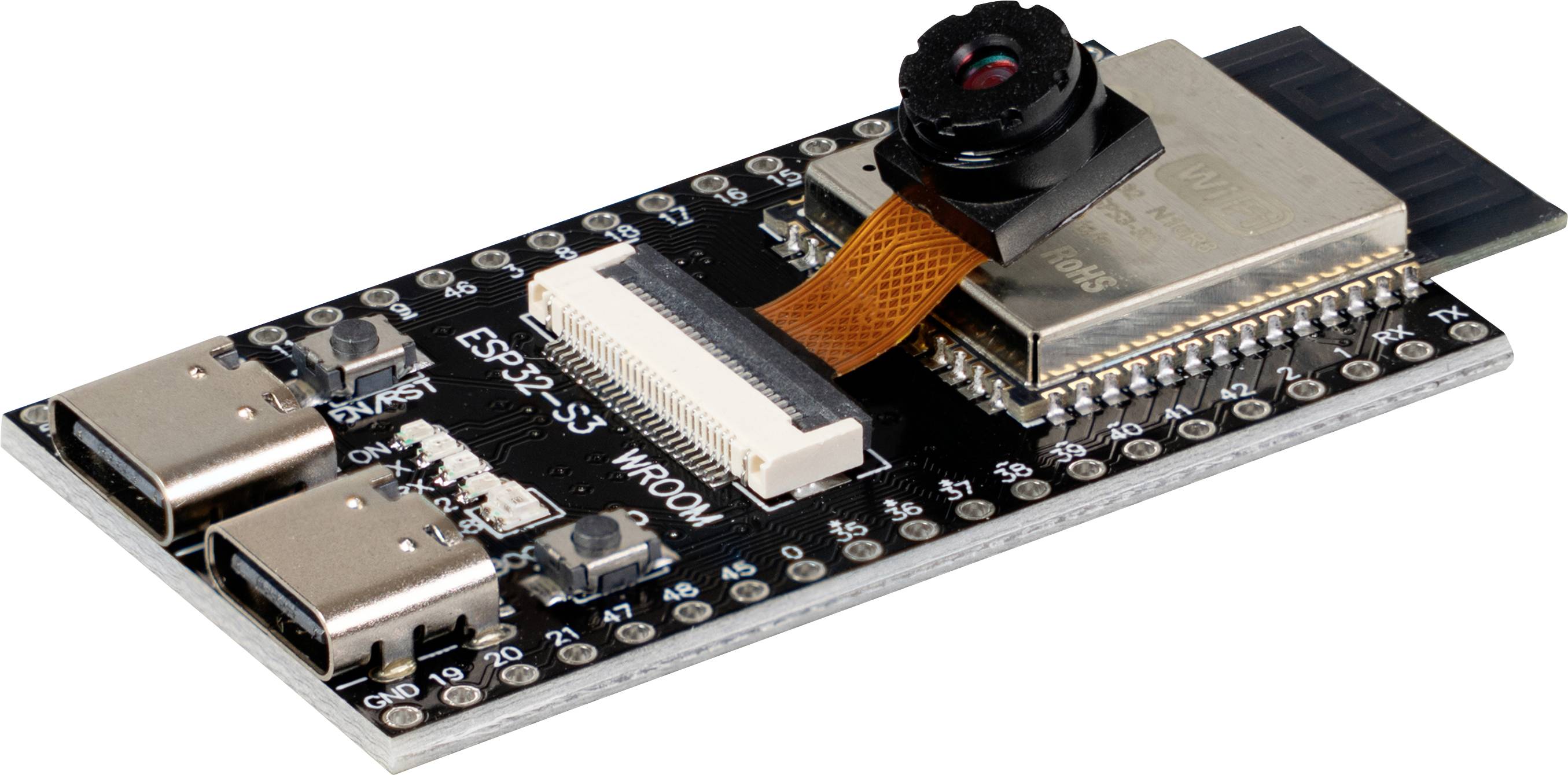

Kompaktní kamerový modul na černé desce plošných spojů se dvěma porty USB-C a konektorem, určený pro vestavěné snímání obrazu.

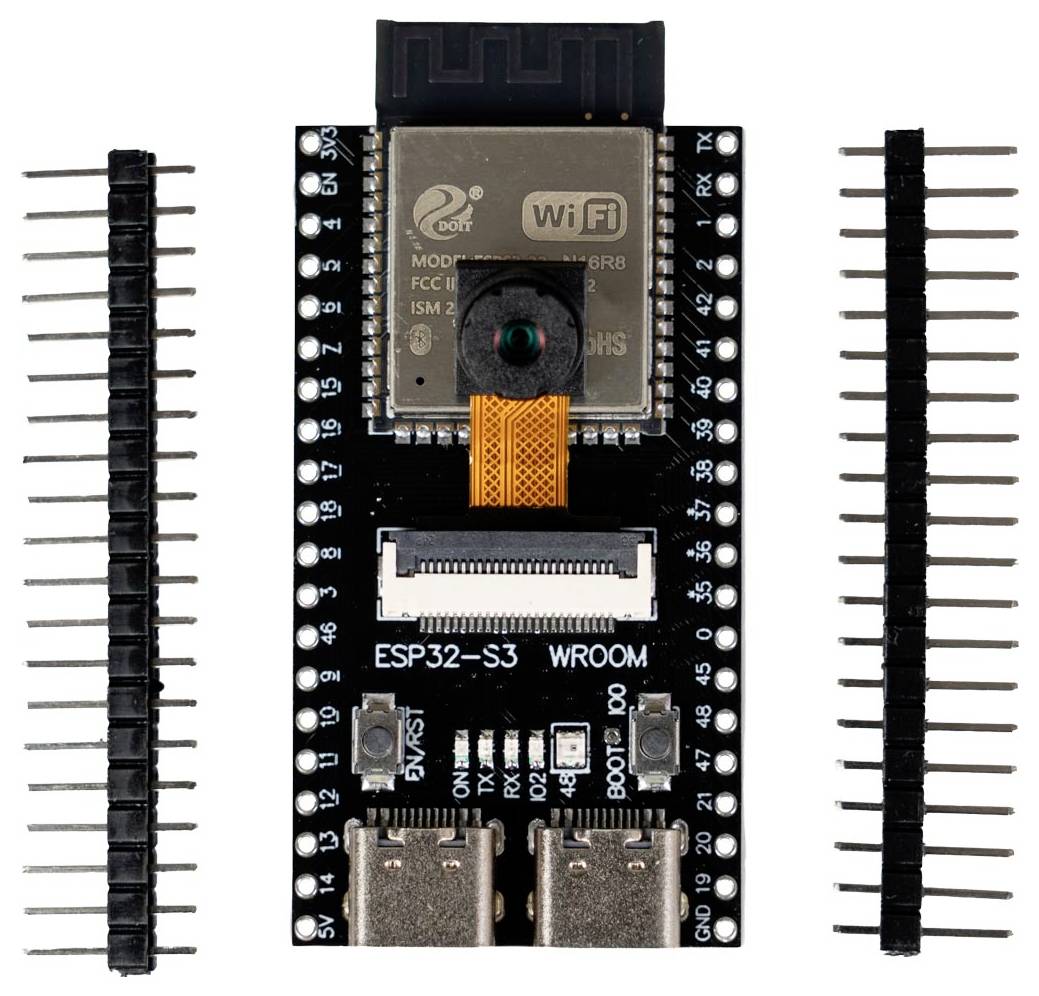

Deska ESP32-S3 WROOM s modulem kamery uprostřed, obklopená dvěma samostatnými pruhy konektorů na každé straně.

1/2

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (296,69 Kč / kus)

296,69 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vývojová deska ESP32-S3 vč. Kamery 3 Mpx (2048 x 1536), USB-C, BT5LE, Zigbee, Thread

Xtensa® Dual Core Dual-32-bitový LX7 procesor až 240 MHz
Integrovaná OV3660 3 Mpx kamera (2048 x 1536 pixelů, 64° zorné pole)
Podpora Wi-Fi 802.11ax (2,4 GHz), Bluetooth 5, LE, Zigbee a Thread
34 GPIO pinů se širokým periferním rozhraním
Rozhraní USB typ C pro snadné programování a řešení problémů
Rozhraní microSD karet pro ukládání obrazu a dat

Technické parametry

Xtensa® Dual Core Dual-32-bitový LX7 procesor až 240 MHz
Integrovaná OV3660 3 Mpx kamera (2048 x 1536 pixelů, 64° zorné pole)
Podpora Wi-Fi 802.11ax (2,4 GHz), Bluetooth 5 LE, Zigbee a Thread
34 GPIO pinů se širokým periferním rozhraním
Rozhraní USB typu C pro snadné programování
A řešení problémů
Rozhraní microSD karet pro ukládání obrazu a dat
Rozhraní celkem:
USB, UART, SPI, I2C, I2S, PWM, ADC, DAC, rozhraní kamery, Micro-
SD karta
Napájecí napětí:
5 v přes USB nebo 5 v pin, 3,3 v přes 3 v pin
Rozlišení kamery: 3 megapixelů – 2048 x 1536 pixelů
Další vybavení:
Tlačítko Reset, tlačítko pro člun, RGB-LED, 2x 20pinová lišta

Série: ESP32-S3

: 512 kB

Taktovací frekvence: 240 MHz

Bluetooth®: 5.0

WiFi: b/g/n/ax

Šířka: 28 mm

V: 6.50 mm

Kategorie produktu: vývojová deska

Rozhraní: USB-C
UART
SPI™
I²S
I²C
PWM

Ke stažení

List technických údajů

List technických údajů 3802365 Joy-it ESP32S3 vývojová deska ESP32S3 ESP32-S3

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3802365 Joy-it ESP32S3 vývojová deska ESP32S3 ESP32-S3

Popis

Vývojová deska ESP32 S3 Camera - výkonná IoT a Edge AI platforma s integrovanou 3 Mpx kamerou
Vývojová deska ESP32 S3 Camera je kompaktním a vysoce výkonné řešení pro IoT , Edge AI a Embedded Vision aplikace. Je vybaven Dual Core procesorem Xtensa® LX7 s frekvencí až 240 MHz a poskytuje dostatečný výpočetní výkon pro zpracování obrazu, bezdrátovou komunikaci a ovládání v reálném čase.
Integrovaná kamera 3 Mpx
Zabudované kamery OV3660 poskytuje rozlišení 3 megapixelů (2048 × 1536 px) při zorném poli 64 ° a je ideální ideal pro streamování, rozpoznání obrazu, monitorování nebo cloudové projekty kamer. Vyhrazené rozhraní kamery zajišťuje rychlý a efektivní přenos dat.
Moderní bezdrátová konektivita
S 2,4 GHz Wi-Fi (802.11ax), Bluetooth 5 LE, Zigbee a Thread (802.15.4) podporuje deska všechny důležité standardy bezdrátového přenosu pro zařízení Smart Home, průmyslové monitorovací systémy a matterovatelné aplikace.
Flexibilní integrace a rozsáhlá rozhraní
Desku lze provozovat přes USB C, 5 v pin nebo 3,3 v pin a lze ji bez problémů integrovat do hardwarového vybavení specifického pro zákazníka. S 34 piny GPIO a podporou pro USB, UART, SPI, I2c, I2s, PWM, ADC, DAC a microSD kartové rozhraní jsou k dispozici pro senzory, paměť a periferní zařízení.
Onboard funkce jako reset a tlačítka člun a RGB LED (GPIO48) usnadňují vývoj, testování a ladění.
Ideální ideal pro kompaktní design
Díky malým rozměrům a 2,54 mm pinové rastru je ESP32 S3 Camera ideální pro Rapid Prototyping a projekty s kritickým nedostatkem místa.
