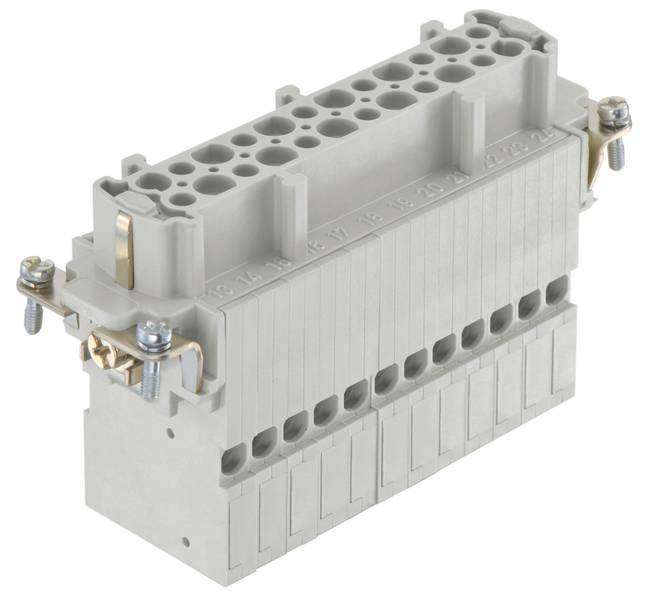

HARTING 09 33 024 2758 09330242758 vložka pinového konektoru, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
Připojení pružinovou svorkou
počet kontaktů
8
Barva
štěrkově šedá (RAL 7032)
Pólů
8
Datasheety: (PDF)
Počet
Celková cena (6 285,12 Kč / kus)
6 285,12 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Konstrukční řada: Han® ESS
- Typ připojení: Pružinová svorka v kleci
- Počet kontaktů: 8
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: 3 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 203 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Pokyny: Pouze pro pouzdro ve vysokém provedení
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: AWG 26... TLOUŠŤKA VODIČE AWG 14
- Délka odizolování: 9... 11 mm
- Popis: Se 8 spínacími kontakty
- Velikost 24 B.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Jmenovité napětí podle CSA: 600 V.
- Kategorie produktu
vložka pinového konektoru
- Barva
štěrkově šedá (RAL 7032)
- Připojení
Připojení pružinovou svorkou
- Pólů
8
- počet kontaktů
8
- Obsah
1 ks
500 V
NE
8
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
NE
0.5-4 mm²
0.5-4 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
8
Ke stažení
List technických údajů
List technických údajů 3007927 HARTING 09 33 024 2758 09330242758 vložka pinového konektoru, 1 ks
List technických údajů 3007927 HARTING 09 33 024 2758 09330242758 vložka pinového konektoru, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007927 HARTING 09 33 024 2758 09330242758 vložka pinového konektoru, 1 ks
Popis
Vložky, pružinová svorka v kleci, zásuvka, polykarbonát (PC), RAL 7032 (křemenově šedá), jmenovitý proud 16 a, konstrukční velikost: 24 B, kontakty: 8
