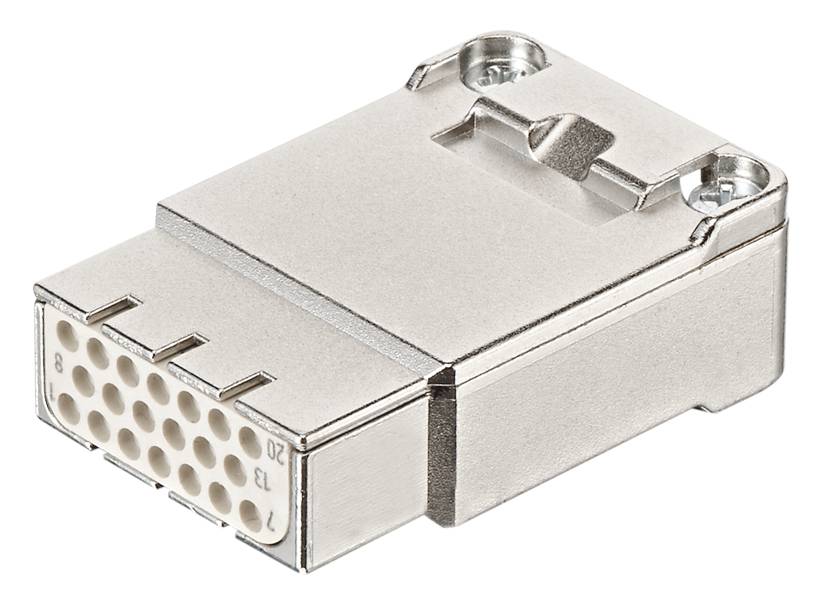

HARTING 09 14 220 3113 09142203113 vložka pinového konektoru, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
krimpované
počet kontaktů
20
Vlastnosti
+ stínění
Pólů
20
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
982,64 Kč
3
3% = 31,93 Kč
950,71 Kč
5
5% = 44,71 Kč
937,93 Kč
10
5% = 53,15 Kč
929,49 Kč
25
6% = 62,79 Kč
919,85 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (982,64 Kč / kus)
982,64 Kč
Bez DPH.
Technické parametry
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 20
- Jmenovitý proud: Max. 4 A.
- Mezní teplota: -40 ... +85 °C
- Materiál použití: crystal polymer (LCP)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 35,08 g
- Jmenovité napětí: 32 V
- Impulzní rázové napětí: 0,8 kV
- Stupeň znečištění: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky.
- Pohlaví: Zásuvka
- Průřez vodiče: 0,09 ... 0,52 mm²
- Popis: Použití modulu Han® Shielded
- Další kontakty: + stínění
- Materiál stínění: Tlakově litý zinek, poniklovaný
- Schválení: DNV GL
- Jmenovité napětí podle UL: 30 V.
- Průchodový odpor, stínění: ≤ 100 mΩ
- Cykly zapojení s jinými HMC součástmi: ≥ 10.000
- Jmenovité napětí podle CSA: 30 V.
- Kategorie produktu
vložka pinového konektoru
- Vlastnosti
+ stínění
- Připojení
krimpované
- Pólů
20
- počet kontaktů
20
- Průřez vodiče (min.)
0.09 mm²
- Průřez vodiče (max.)
0.52 mm²
- Cykly zapojení
≥ 10.000
- Obsah
1 ks
- Max. teplota
+85 °C
- Min. teplota
-40 °C
32 V
NE
20
Bus
-40-85 °C
V0
0.8 kV
Crimp connection
Other
3
ANO
0.09-0.52 mm²
0.09-0.52 mm²
Other
Thermoplastic
4 A
Thermoplastic
20
Ke stažení
List technických údajů
List technických údajů 3007486 HARTING 09 14 220 3113 09142203113 vložka pinového konektoru, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007486 HARTING 09 14 220 3113 09142203113 vložka pinového konektoru, 1 ks
Popis
Krimpovací připojení, zásuvka, kontakty: 20 + stínění, průřez kabelu: 0,09... 0,52 m², jmenovitý proud: 4 a, Liquid crystal polymer (LCP)
