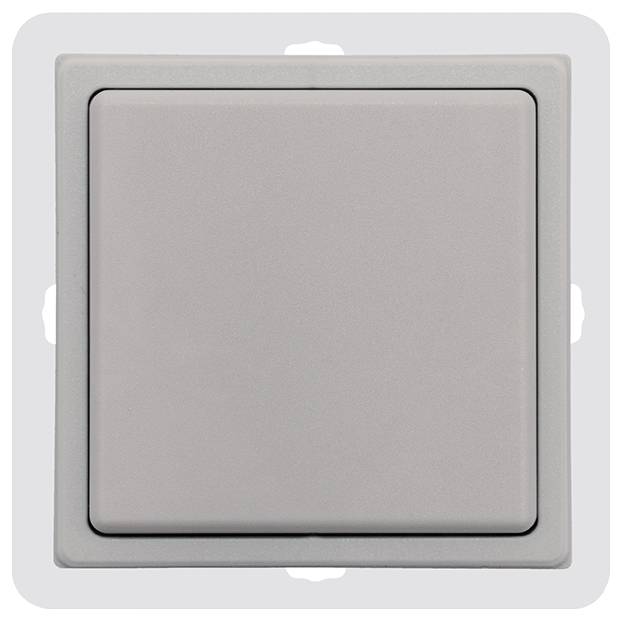

FT4CH-hg Eltako bezdrátový senzor 4kanálový na omítku Max. dosah 30 m

Bezdrátové tlačítko, světle šedá, pro vnitřní rámeček, 60 x 60 mm, výška 15 mm. Při stisknutí tlačítka se generuje energie pro vyslání signnálu, takže není potřeba připojovací kabel a nevznikají ztráty v režimu stand-by. S kolébkou a dvojkolébkou. Také pro švýcarské krycí rámečky ABB Normetec a Hager. Součástí dodávky je velká kolébka, dvojkolébka, mezirámeček (všechny stejné barvy), upevňovací deska, bezdrátový modul a lepicí fólie. Bezdrátové tlačítko s jednokolébkovým spínačem může vysílat dva vyhodnotitelné signály: stiskem tlačítka nahoře a stiskem dole. Bezdrátové tlačítko s dvojkolébkou může vysílat čtyři vyhodnotitelné signály: dvě kolébky nahoře a dole. Upevňovací desku lze našroubovat na rovnou plochu nebo nalepit na zeď, sklo nebo nábytek pomocí přiložené lepicí fólie. Pomocí 55mm zásuvkové krabice lze přišroubovat přiložené hmoždinky. Z výroby je dvojitá kolébka připojena na bezdrátový modul. Chcete-li ji vyměnit za velkou kolébku, postupně vytáhněte dopředu obě poloviny kolébky a neprohýbejte je přitom uprostřed. Poté připojte velkou kolébku tak, aby označení 0 a I na její zadní straně odpovídalo bezdrátovému modulu. Nejprve nalepit upevňovací desku s rámem a mezistropními rámy. Poté nacvakněte bezdrátový modul s kolébkou - označení 0 na zadní straně vždy nahoře. Před přišroubování uvolněte mezirámeček z upevňovací desky. Tlačte zarážky upevňovací desky směrem ven. Poté našroubujte upevňovací desku s otvory nahoře a dole, zacvakněte rámeček s upevňovacím rámečkem a nasaďte sadu bezdrátového modulu s kolébkou - označení 0 na zadní straně vždy nahoře. K šroubovému upevnění doporučujeme nerezový zápustný šroub 2,9 x 25 mm, DIN 7982 C. S hmoždinkami 5 x 25 mm nebo s dózami pro spínače 55 mm. Bezdrátový modul obsažený v bezdrátovém tlačítku může být přiřazen ke všem šifrovaným aktorům řady 61 a 71 a do šifrovaného FAM14. K tomu je zapotřebí spínač pro šifrování FTVW pro bezdrátové tlačítko. Šifrovací akční členy jsou označeny piktogramem klíče.

Tento text byl přeložen strojově.
