Fischer 558544 trubková objímka Masivní trubkové poutko FRSM 250 M12/M16 fvz 10 ks

Kovová trubková svorka s černou gumovou výstelkou a dvěma závitovými šrouby, zobrazená izolovaně na bílém pozadí.

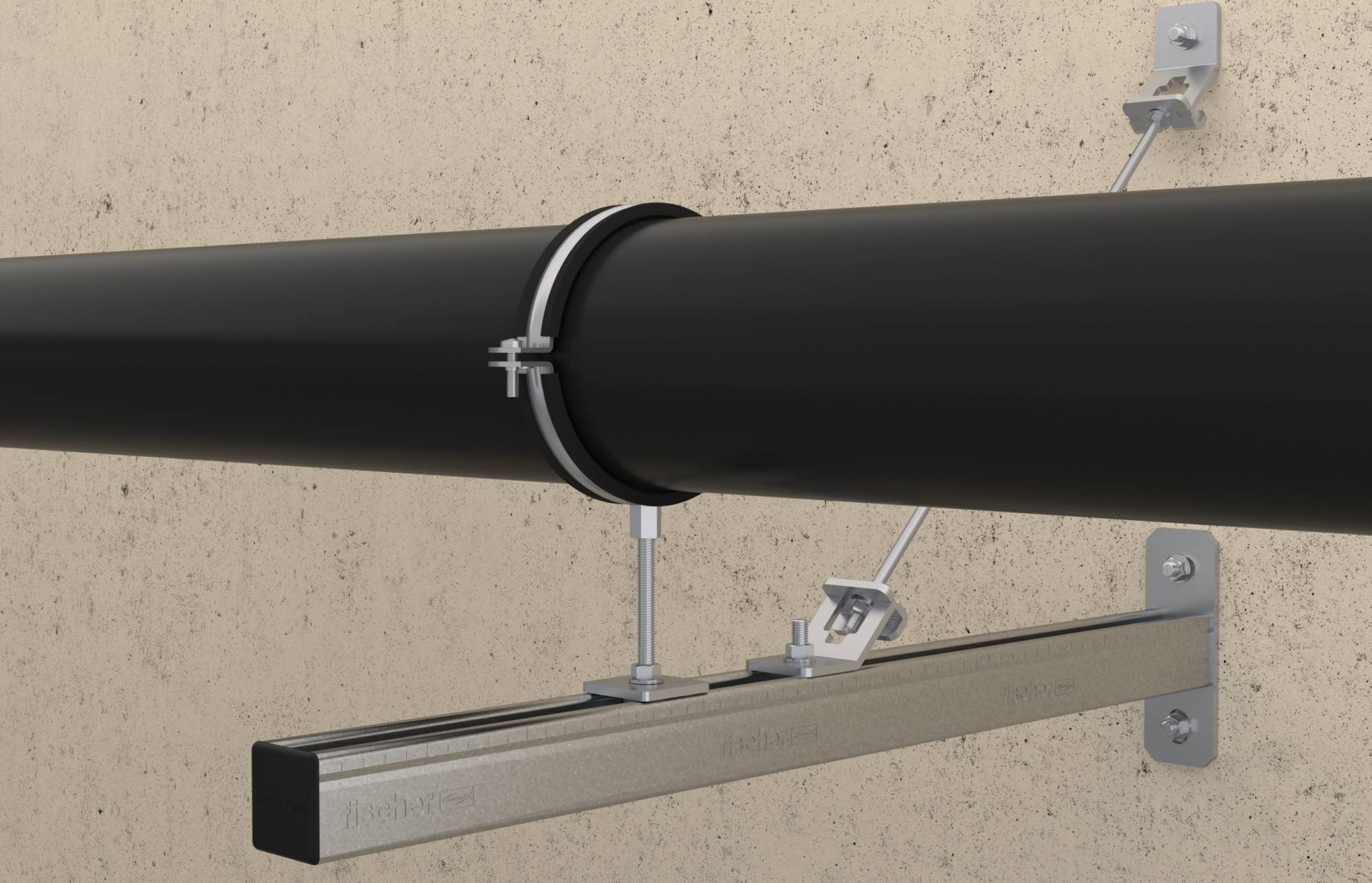

Černá trubka připevněná horizontálně na stěně pomocí kovových kolejnic a držáku. Stabilizovaná ocelovými lanky a svorkami.

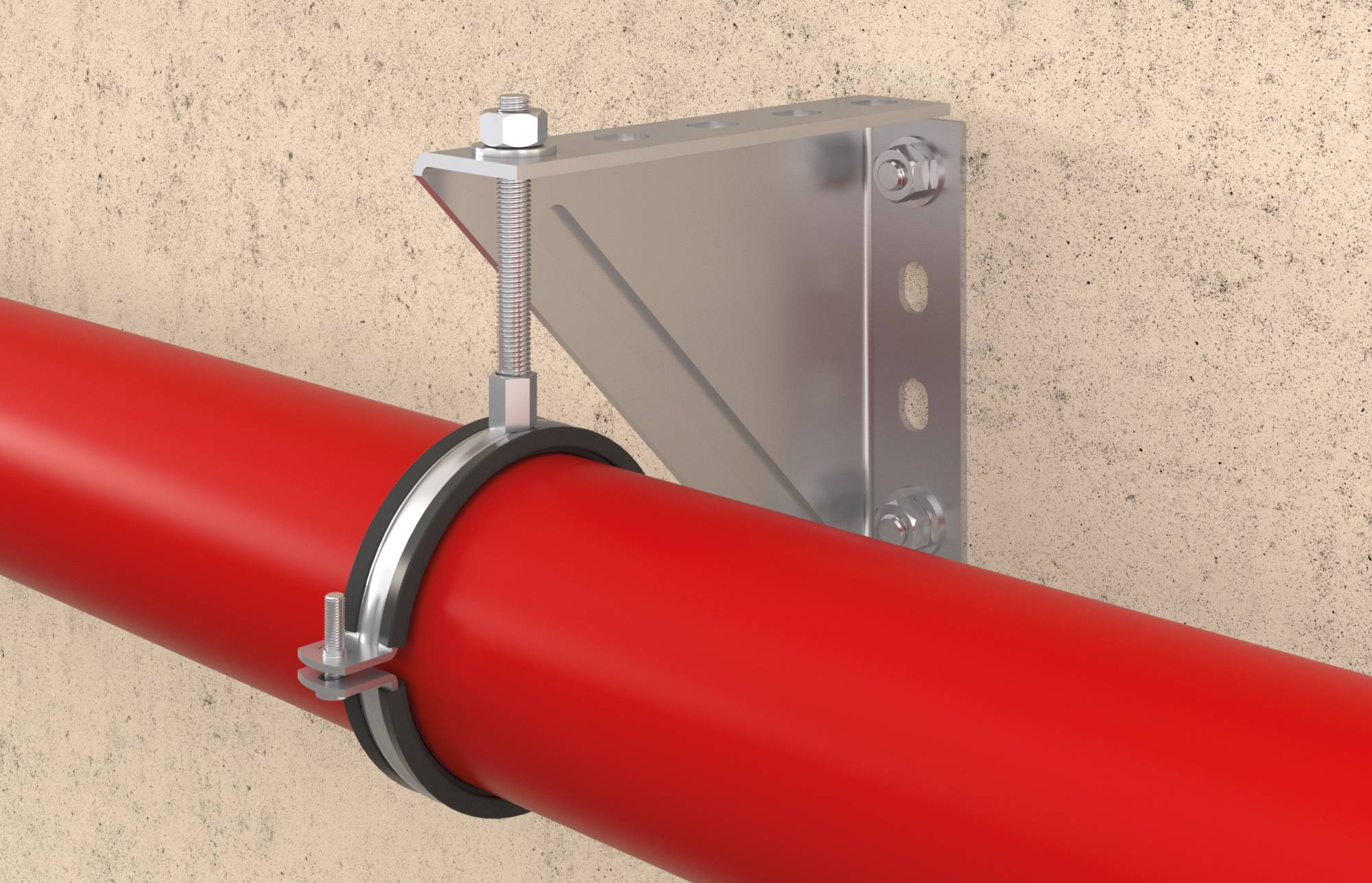

Červená trubka upevněná kovovou svorkou na betonové stěně. Držák má šrouby pro stabilizaci trubky.

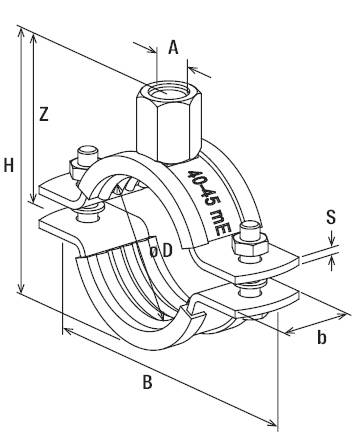

Technický výkres potrubní objímky s popisem rozměrů: výška (H), šířka (B), průměr šroubu (D), délka šroubu (A), velikost šroubu (S), šířka svorky (b), celková délka (Z).

1/4

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Celková cena (16 789,00 Kč / kus)

16 789,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Masivní trubkové poutko FRSM 250 M12/M16 fvz

Dva otvory pro optimální přizpůsobení na vnější průměr trubky
Zajištění šroubu
Připojovací matice s kombinovaným závitem M12/M16
Izolační vložka

Technické parametry

Úroveň zatížení: Těžké
Výška z: 165 mm
Max. doporučená statické zatížení (zentr. Vlak): 12,00 (12.00) KN
Šroubový uzávěr M12
Vložka izolace: Protihlukový chránič

Kategorie produktu: trubková objímka

Obsah: 10 ks

Materiál: ocel

Rozsah upínání: 244 do 250 mm

Připojovací závit: M12 - M16

Vlastnosti materiálu: pozinkováno žárem

Šířka: 325 mm

V: 300 mm

Upínací rozsah (max.): 250 mm

Rozsah napětí (min.): 244 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2472066 Fischer 558544 trubková objímka Masivní trubkové poutko FRSM 250 M12/M16 fvz 10 ks

Popis

Izolační vložka fischer FRSM 250 M12/M16 s izolační vložkou pro upevnění středně těžkých až těžkých trubek se závitovými tyčemi nebo šrouby se závitovým dříkem. Dva otvory umožňují optimální přizpůsobení na vnější průměr trubky. Připojovací matice s kombinovaným závitem M12/M16 pro upnutí závitových tyčí nebo šroubů se závitovým dříkem. Trubkové šrouby s pojistkou proti ztrátě.

Tento text byl přeložen strojově.

Provedení

Vysoká testovaná zátěž zaručuje bezpečnou funkci FRSM Připojovací matice s kombinovaným závitem M10/M12, M12/M16 nebo M16 umožňuje optimální skladování
děrovaná ocelová páska pro upevnění se dvěma závitovými tyčemi, např. pro upevnění litinové odvodňovací linky
Šroubování umožňuje optimální přizpůsobení vnějšímu průměru trubky Zajištění proti ztrátě šroubů zaručuje bezproblémovou montáž Povrchová úprava zajišťuje vysokou ochranu proti korozi proti vlivům prostředí, jako jsou vlhkost, voda, slaná voda
