Fischer 542962 Svorka ventilačního potrubí Úchytka na ventilační kanál LGS 710 1 ks

Černý kruhový objímka na trubku nebo podpěrný kroužek s kovovými konzolami a šrouby, zobrazený izolovaně na bílém pozadí.

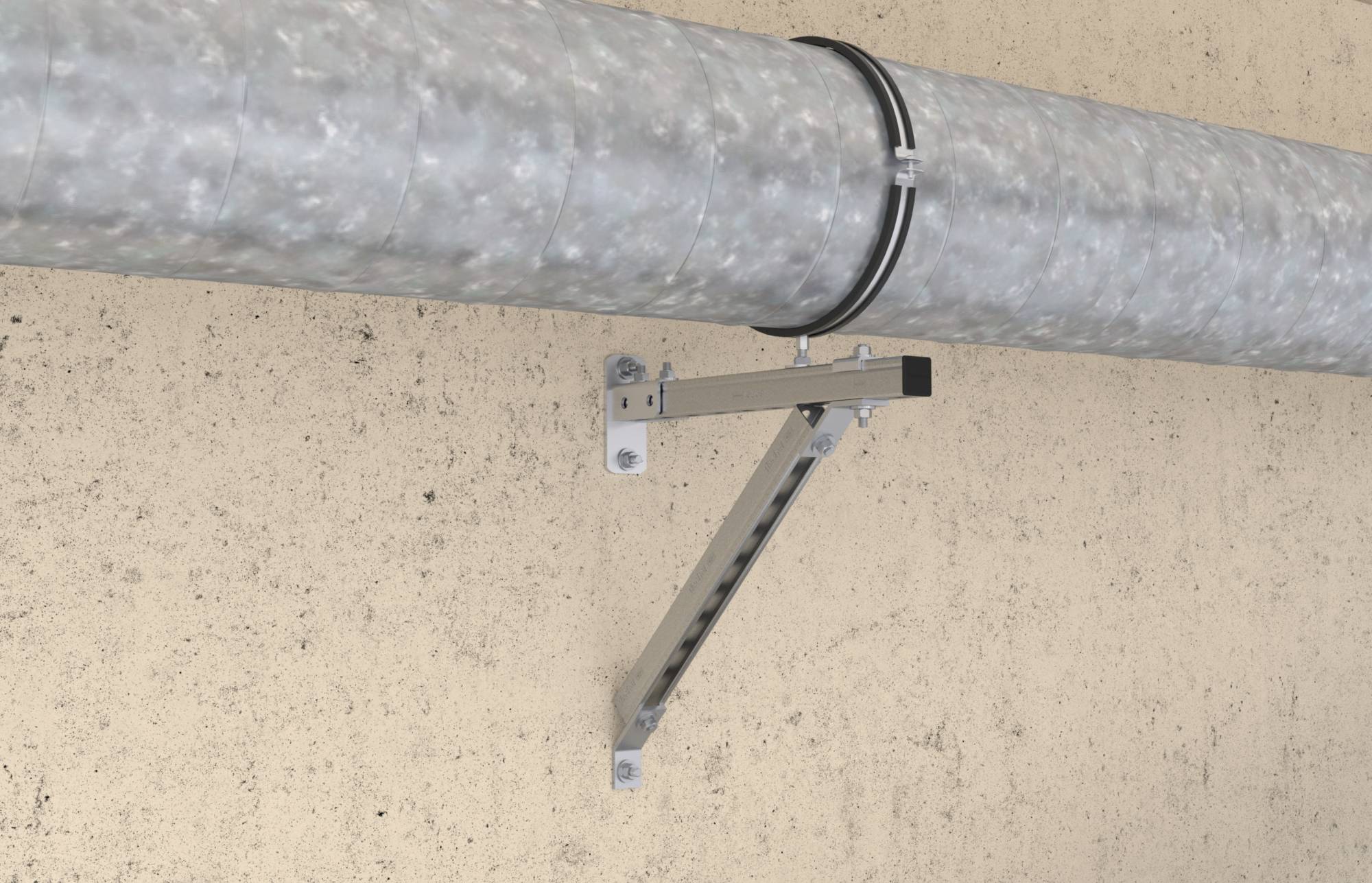

Kovový trubkový rozvod, který je připevněn pomocí kovové vzpěry k betonové stěně. Vzpěra má několik upevňovacích bodů pro zajištění stability.

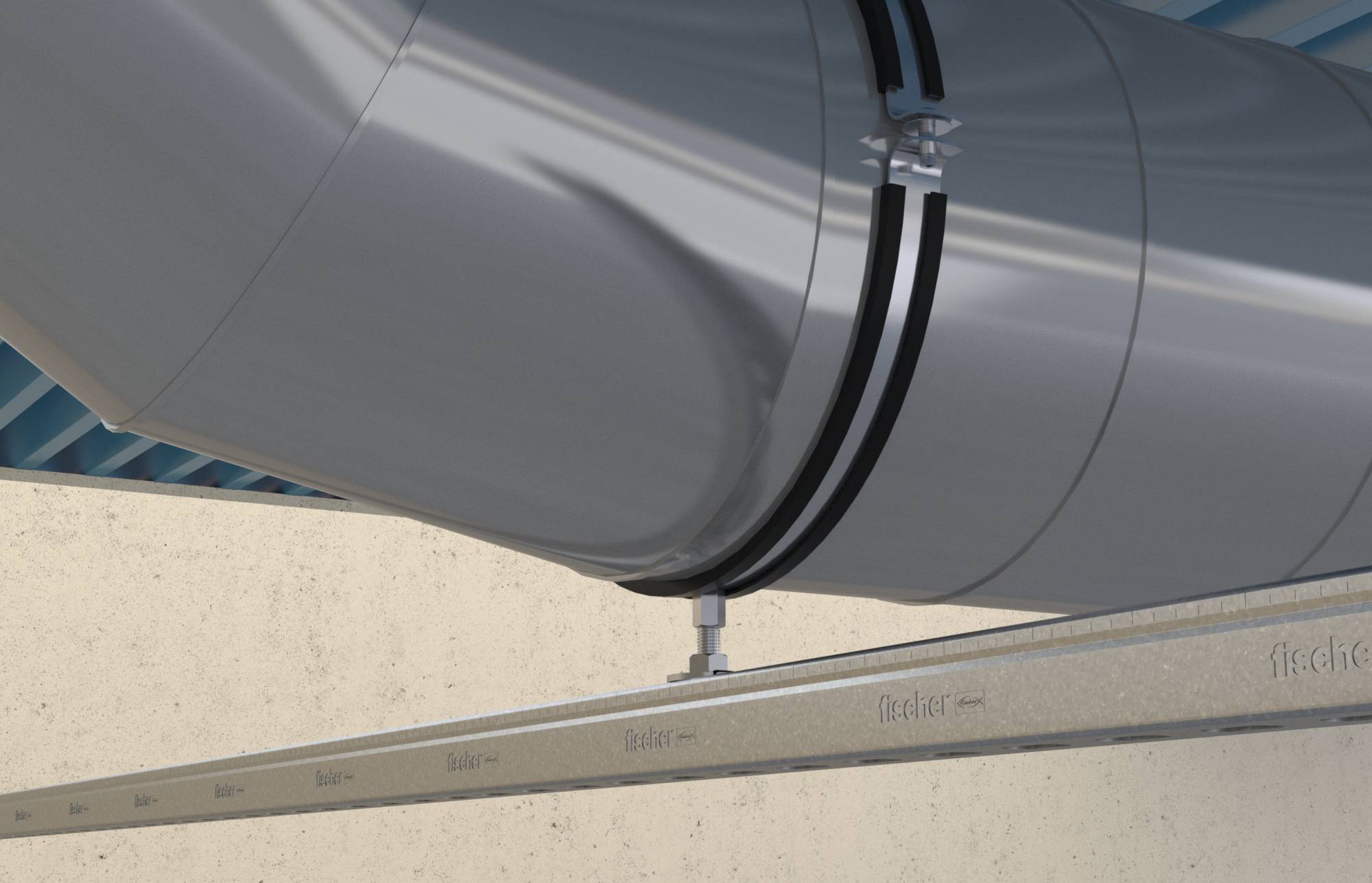

Větrací potrubí z kovu je upevněno na stropě pomocí kovových konzol. Prostředí je průmyslové, s betonovými stěnami.

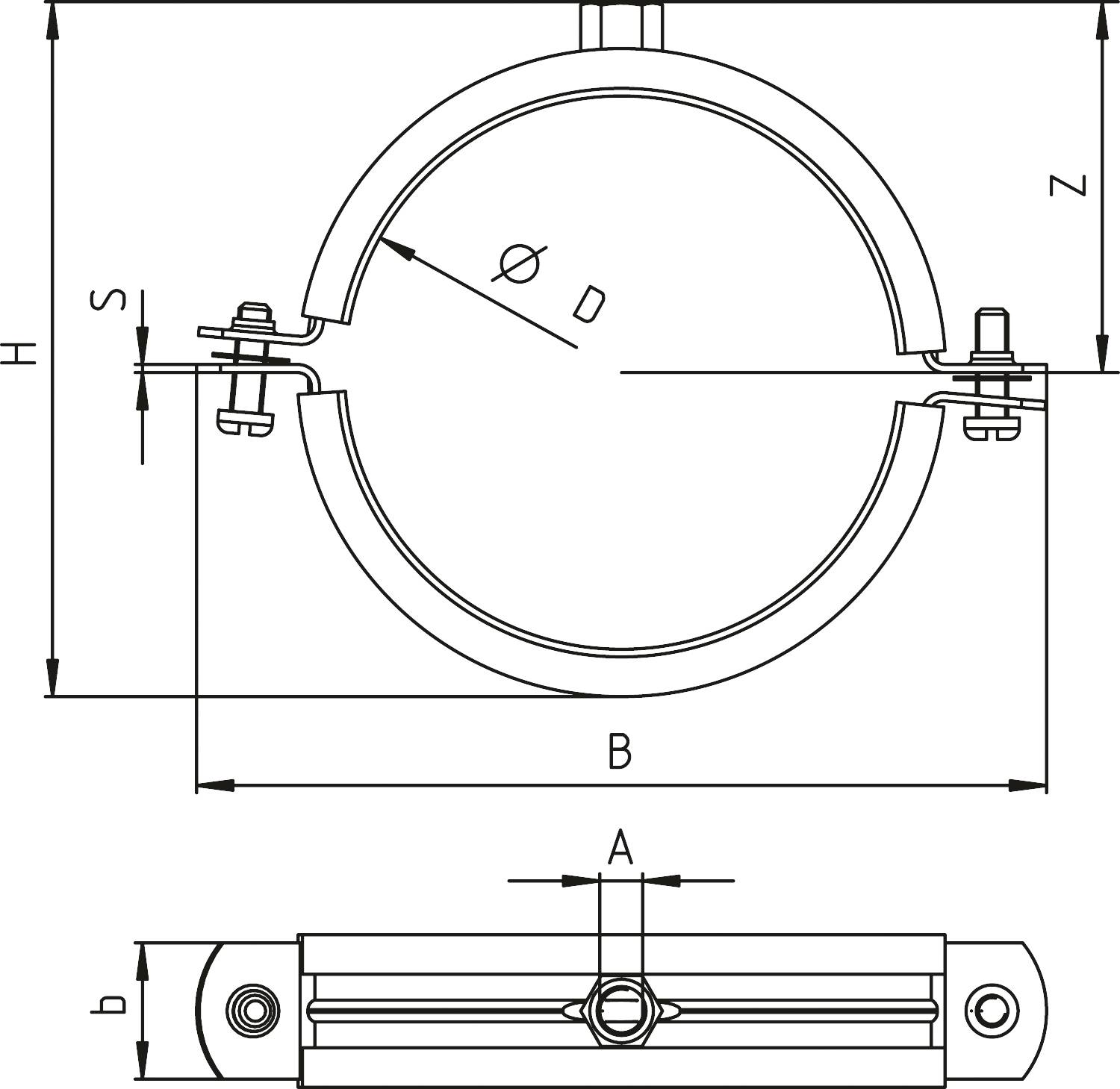

Technický výkres kulaté potrubní svorky s vyobrazením průměru, šířky a výšky, šroubovým upevněním a kótami.

1/4

Doručení: Po 10. 8.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (529,00 Kč / kus)

529,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

Úchytka na ventilační kanál LGS 710

Dva otvory pro optimální přizpůsobení na vnější průměr trubky
Zajištění šroubu
Izolační vložka
Připojovací matice s kombinovaným závitem M8 / M10

Technické parametry

Šířka x tloušťka spony: 25 x 2,5 mm
Výška z: 378 mm
Max. doporučená zátěž (zentr. Vlak): 0,8 KN
Šroubový uzávěr: M10

Kategorie produktu: Svorka ventilačního potrubí

Obsah: 1 ks

Materiál: ocel

Rozměry závitu: M10

Připojovací závit: M8 - M10

Vlastnosti materiálu: galvanizováno zinkem

Šířka: 771 mm

V: 740 mm

(Ø): 710 mm

Popis

fischer spona na ventilační kanál LGS 710 pro jmenovitou velikost 710 mm, dvoudílné provedení s nalepenou izolační vložkou pro upevnění falcovaných trubek nebo plastových trubek. Velký úhel rozevření umožňuje rychlou a snadnou montáž. Dva otvory umožňují optimální přizpůsobení na vnější průměr trubky. Připojovací matice s kombinovaným závitem M8 / M10 pro závitové tyče nebo šrouby se závitovým dříkem. Obě poloviny tvoří děrované otvory pro spojení se dvěma šrouby nebo závitovými tyčemi s maticemi. To umožňuje zdvojnásobení doporučené zátěže.

Tento text byl přeložen strojově.

Provedení

Velký úhel rozevření umožňuje rychlou a snadnou montáž
Šroubování LGS umožňuje optimální přizpůsobení na vnější průměr trubky Ruční šroub s velkou plochou/křížovou hlavou je chráněn proti ztrátě a poskytuje dodatečnou bezpečnost montáže Izolační vložka má pevné uchycení a zabraňuje vypadnutí při tyčovém nastavení
LGS je v průměru od 450 mm na obou koncích spony děrovaný, což umožňuje spojení se dvěma šrouby a maticemi nebo dvěma závitovými tyčemi s maticemi. Tím se zdvojnásobí doporučené zatížení
