Finder 27.25.8.230.0000 27.25.8.230.0000 impulsní spínač 2300 VA, 10 A

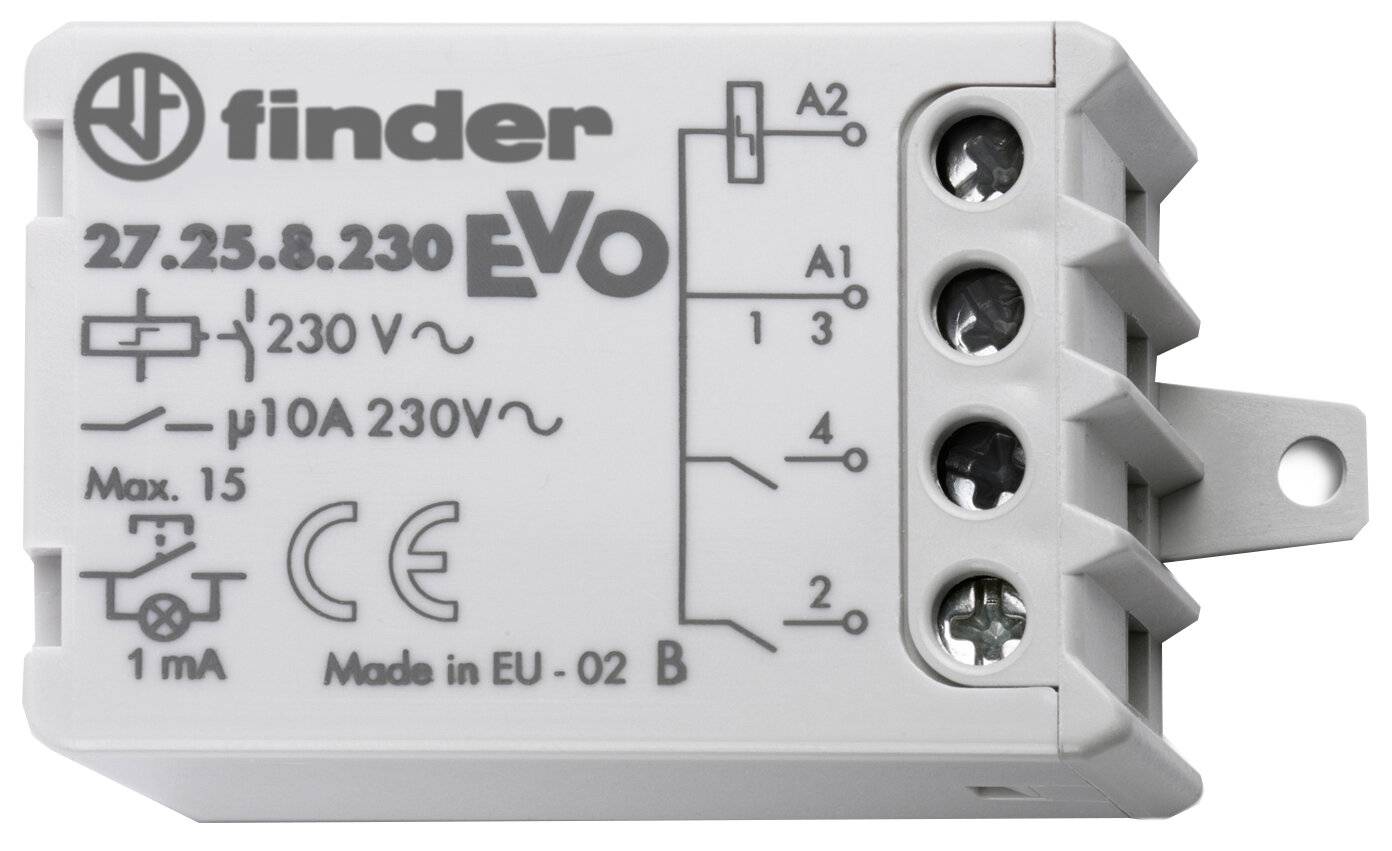

Elektrický relaisový modul s popisem: 'EVO', napětí '230V', s technickými detaily o proudové intenzitě a připojení. Vyrobeno v EU.

'Tabulka ukazuje typ, počet kroků a sekvenci: Typ 27.01/21 má 2 kroky; typ 27.05/25 má 4 kroky; typ 27.06/26 má 3 kroky.'

Schéma zapojení se dvěma paralelními elektrickými obvody. Vlevo: číslo 27.01 a 27.21, připojení od 2 do A1/1 a A2. Vpravo: číslo 27.05, 27.06, 27.25, 27.26, připojení od 2 do A1/1/3, 4, A2.

Technický výkres obdélníkového pouzdra s rozměry: 47 mm výška, 32 mm šířka, tři upevňovací body dole.

1/4

Kategorie produktu

impulsní spínač

Provozní napětí

230 V/AC

Typ kontaktu

2 spínací kontakty

Spínací napětí (max.)

230 V/AC

Spínací proud (max.)

10 A

Datasheety: (PDF)

Zobrazit alternativy

Prodej a doprava:

Celková cena (519,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Impulzní spínač pro upevnění na šasi + podomítkové vestavné zásuvky, řada 27

Technické parametry

Zatížení kontaktu: žárovky (230 V) 1 000 W, kompenzované zářivky 360 W, nekompenzované zářivky 500 W, halogenové lampy 800 W

Kategorie produktu: impulsní spínač

Typ: 27.25.8.230.0000

Provozní napětí: 230 V/AC

Doba zapnutí: 100 %

Zapínací proud: 20 A

Konstantní proud (max.): 10 A

Typ kontaktu: 2 spínací kontakty

Materiál kontaktu: AgNi

Sled spínání (krok 1): VYP-VYP

Sled spínání (krok 2): VYP-ZAP

Sled spínání (krok 3): ZAP-VYP

Sled spínání (krok 4): ZAP-ZAP

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 10 A

Max. spínací výkon: 2300 VA

Druh montáže: pod omítku

Připojení: šroubová svorka

Min. teplota: -40 °C

Max. teplota: +40 °C

Obsah: 1 ks

Splňuje RoHS: ano

: IP20

Ke stažení

List technických údajů

List technických údajů 506071 Finder 27.25.8.230.0000 27.25.8.230.0000 impulsní spínač 2300 VA, 10 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 506071 Finder 27.25.8.230.0000 27.25.8.230.0000 impulsní spínač 2300 VA, 10 A

Popis

Impulzní relé se společným připojením (šroubové svorky) pro cívky a kontakty. Podle typu různé spínací sekvence. Cívky pro AC, po vypnutí řídicího napětí zůstane relé vždy v poslední spínací poloze. Pro montáž do instalačních krabic pod omítku nebo k přišroubování.
Typ 27.2.x EVO: pro ovládání přímo až 15 osvětlenými tlačítky bez řídícího/kondenzátorového modulu. Doba regulace 100 % ED - při trvalém ovládání tlačítka nebo při blokovaném osvětleném tlačítku nehrozí přehřátí.
