Name: FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla , 70 A
Brand: FiC
SKU: 504371
Availability: SoldOut

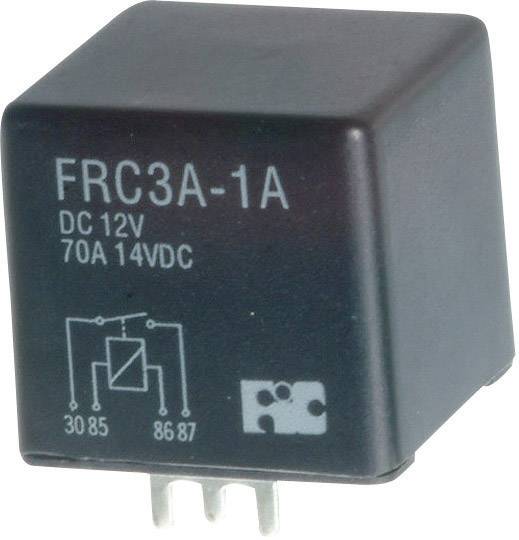

Nápis 'Relais FRC3A-1A, DC 12V, 70A, 14VDC' je vytištěn na černém obdélníkovém pouzdře. Zobrazuje schéma zapojení a symbol.

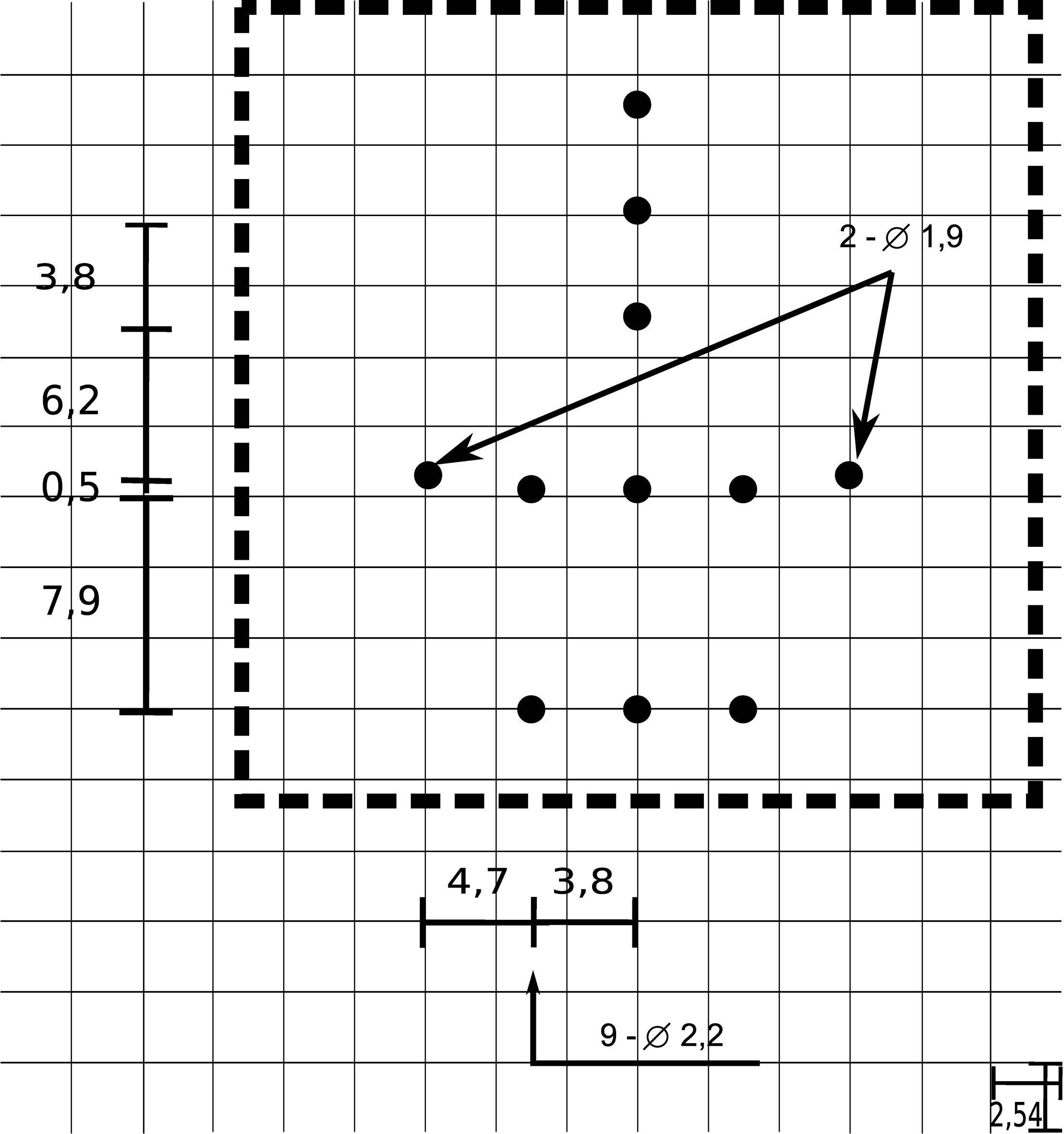

Diagram koordinačního systému s body, šipkou a rozměry. Hlavní šipka spojuje dva body s popiskem '2-ø 1,9'.

Technický výkres dvou relé: vlevo s konektorovými svorkami, vpravo s připojením na desku plošných spojů. Rozměry a konfigurace pinů jsou znázorněny.

1/3

Ilustrační obrázek

Kategorie produktu

relé motorového vozidla

Jmenovité napětí cívky

24 V/DC

Typ kontaktu

1 spínací kontakt

Připojení

do DPS

Spínací napětí (max.)

14 V/DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (124,99 Kč / kus)

124,99 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Relé pro vozidla

Dodatečné informace:

Technické parametry

Kategorie produktu: relé motorového vozidla

Typ: FRC3A-1A-DC24V

Vlastnosti: Bez upevňovacího úhelníku

Jmenovité napětí cívky: 24 V/DC

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgSnO2

Připojení: do DPS

Spínací napětí (max.): 14 V/DC

Spínací proud (max.): 70 A

Zavírací kontakt spínacího proudu (max.): 70 A

Odpor cívky: 320 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šířka: 29 mm

V: 26.5 mm

Délka: 29 mm

Rozm.: (d x š x v) 29 x 29 x 26.5 mm

Splňuje RoHS: ano

Provedení: Spojení cívek 2 x Ø 1,9 mm; spojení kontaktů 6 x Ø 2,2 mm

Jmenovité napětí: 24 V/DC

Typ: FRC 3 A-DC 12 V

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí cívky

Připojení

Spínací proud (max.)

Typ kontaktu

FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla , 70 A

Objednací číslo:504371

Není k dispozici

Conrad Electronic

Tento produkt

24 V/DC

do DPS

70 A

1 spínací kontakt

Min.: 1

Násobky: 1

124,99 Kč^*

FiC FRA2C-2-DC24V FRA2C-2-DC24V relé motorového vozidla , 150 W, 40 A

Objednací číslo:504367

Doručení: Po 2. 11.

262 KsConrad Electronic

24 V/DC

do DPS

40 A

1 přepínací kontakt

Min.: 1

Násobky: 1

114,99 Kč^*

FiC FRA2C-S2-DC12V FRA2C-S2-DC12V relé motorového vozidla , 150 W, 40 A

Objednací číslo:504368

Doručení: Po 2. 11.

96 KsConrad Electronic

12 V/DC

do DPS

40 A

1 přepínací kontakt

Min.: 1

Násobky: 1

169,99 Kč^*

FiC FRC2C-1-DC12V FRC2C-1-DC12V relé motorového vozidla , 50 A

Objednací číslo:504352

Doručení: Po 2. 11.

811 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

50 A

1 přepínací kontakt

Min.: 1

Násobky: 1

51,99 Kč^*

FiC FRC2C-1-DC24V FRC2C-1-DC24V relé motorového vozidla , 50 A

Objednací číslo:504353

Doručení: Po 2. 11.

585 KsConrad Electronic

24 V/DC

plochý konektor 6,3 mm

50 A

1 přepínací kontakt

Min.: 1

Násobky: 1

144,99 Kč^*

FiC FRC2U-1-DC12V FRC2U-1-DC12V relé motorového vozidla , 25 A

Objednací číslo:504403

Doručení: Po 2. 11.

68 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

25 A

2 spínací kontakty

Min.: 1

Násobky: 1

69,99 Kč^*

FiC FRC3A-DC12V FRC3A-DC12V relé motorového vozidla , 70 A

Objednací číslo:504355

Doručení: Po 2. 11.

72 KsConrad Electronic

12 V/DC

plochý konektor 9,5 mm

70 A

1 spínací kontakt

Min.: 1

Násobky: 1

154,99 Kč^*

FiC FRC3A-DC24V FRC3A-DC24V relé motorového vozidla , 70 A

Objednací číslo:504404

Doručení: Po 2. 11.

101 KsConrad Electronic

24 V/DC

plochý konektor 9,5 mm

70 A

1 spínací kontakt

Min.: 1

Násobky: 1

169,99 Kč^*

FiC FRC5BA-DC12V FRC5BA-DC12V relé motorového vozidla , 30 A

Objednací číslo:504357

Doručení: Po 2. 11.

119 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

30 A

1 spínací kontakt

Min.: 1

Násobky: 1

124,99 Kč^*

FiC FRC6BA-1-DC12V FRC6BA-1-DC12V relé motorového vozidla , 150 A

Objednací číslo:504358

Doručení: Po 2. 11.

86 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

150 A

1 spínací kontakt

Min.: 1

Násobky: 1

365,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 504371 FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla , 70 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504371 FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla , 70 A

Popis

Relé s vysokou proudovou zatížitelností
S ochranným víkem v provedení
Připojení k tiskárně
Široké spektrum použití, zvláště
Pro motorová vozidla, na základě vyšší zatížitelnosti kontaktu
Pro okolní teploty do +85℃

Doplňující informace

Informace o náběhovém proudu se týkají maximálního náběhového proudu. Bližší specifikace naleznete v dokumentaci, která je Vám bezplatně k dispozici ke stažení.
