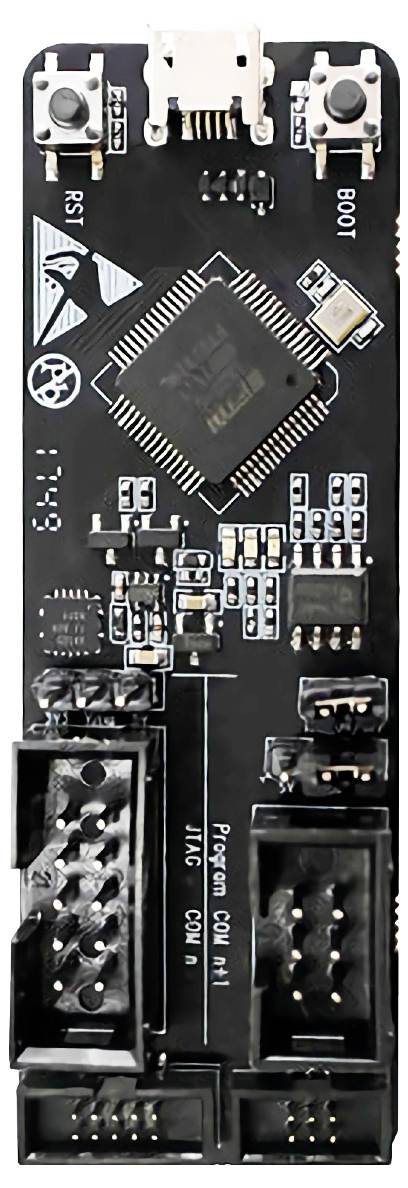

Espressif ESP-PROG vývojová deska

ESP-Prog je jeden z vývojových a debugovacích nástrojů od společnosti Espressif a nabízí funkce jako automatické stažení firmwaru, sériovou komunikaci a ladění JTAG. Automatický stahování firmwaru a sériové komunikační funkce ESP-Prog jsou podporovány ESP8266, ESP32, ESP32-S2, ESP32-S3 a ESP32-C3, zatímco ladicí funkce JTAG podporuje pouze ESP32, ESP32-S2, ESP32-S3 a ESP32-C3.

ESP-Prog lze jednoduše připojit k počítači pouze pomocí USB kabelu. PC pak může pomocí svých čísel portů identifikovat programovací rozhraní a rozhraní JTAG (funkce) desky.

Protože napájecí napětí se může lišit na různých uživatelských deskách, může být každé z ESP-Prog rozhraní napájeno přes kolíkové lišty s 5 v nebo 3,3 v, aby byla zajištěna kompatibilita proudu. Napájení ESP-Prog lze přepínat mezi 3,3 v a 5 v, ale RX/TX a JTAG signály leží vždy na 3,3 v úrovni.
