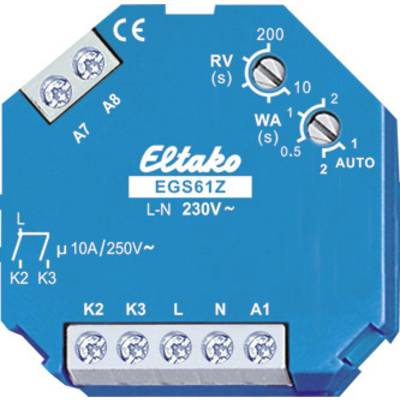

Eltako EGS61Z-230V 61200430 impulsní spínač 16 A

Impulzní spínač pro centrální řízení, 1 + 1 spínač není beznapěťový 10A/ 250V AC, pro 230V AC motor. V režimu stand-by ztráta pouze 0,4 W. Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 32mm. Nejmodernější hybridní technologie v sobě spojuje výhody elektronického ovládání s vysokým výkonem speciálního relé bez opotřebení. Tento impulzní spínač převádí příkazy senzorového relé nebo spínačů a tlačítek a přepne 230V motor pro prvek stínění nebo rolety. Řídicí, napájecí a spínací napětí 230V A1, A7 a A8 musí být ovládány stejným potenciálem jako L. Díky použití bistabilního relé nedochází při chodu ke ztrátě výkonu ani zahřívání. Po instalaci vyčkejte na automatickou krátkou synchronizaci dříve, než se zapojený spotřebič položí na síť. Pomocí řídicím vstupem A1 je s univerzálním tlačítkem impulsní „nahoru, halt, dolů“. Od týdne výroby 25/18 může být přes diodu RTD (polarita) připojeno směrové tlačítko pro „AB“. Další směrové tlačítko pro „zapnuto“ se připojí přímo na A1. Při 1. Řídicí impuls „AB“ přepne EGS61Z řídicí vstup A1 na 'směrový spínač'. Chcete-li opět přepnout řídicí vstup A1 na „univerzální tlačítko“, stačí krátce vypnout napájecí napětí. Pomocí dodatečných řídicích vstupů A7 a A8 je centrálně řízen a centrálně s prioritou. S prioritou proto, že tyto daňové vstupy nemohou být ovládány jinými daňovými vstupy, dokud je uzavřen centrální řídicí kontakt. Ovládací signál aktivuje spínací polohu „nahoru“ nebo „dolů“. Další řídicí signál (menší než 700 ms) na řídícím vstupu okamžitě přeruší sled operací a další řídicí signál (větší než 700 ms) pokračuje v probíhající akci. Pomocí otočného spínače RV se nastavuje zpožděný návrat. Je-li skupinový impulzní spínač v poloze „zapnuto“ nebo „vypnuto“, nastavená doba zpoždění, na jejímž konci je zařízení automaticky přepnuto na „zachování“. Doba zpoždění musí být proto zvolena alespoň tak dlouho, jak je pro přechod z jedné polohy do druhé nutný prvek stínění nebo rolety. Pomocí otočného spínače WA je řízen automatická reverzace: V nastavení mezi 0,5 a 2 sekundami doba otáčení je zapnuta automatická reverzace. V tomto případě se při „AB“ po uplynutí doby zpoždění nastavené horním otočným spínačem provede změna směru rotace, např. pro napínání markýzy nebo žaluzií v určité poloze. AUTO 1: Bez automatické reverzace a komfortní funkce. A. „technologie“ pro „vývoj“ nebo „výrobu“ zařízení uvedených v položkách 1.A., 2.A. nebo 3.A. AUTO 2: Automatická reverzace žaluzií s dobou otáčení 1 s. Navíc je aktivní funkce pohodlí pro žaluzie na A1: Dvojitý impuls způsobí pomalé otáčení v protisvětla.

Tento text byl přeložen strojově.
