Elektronické zátěžové relé pro montáž na DIN lištu série CKR Crydom CKRA2420 20 A 1 ks

Černé polovodičové relé (solid state relay) značky Crydom, model CXD4850, s chladičem. Specifikace výkonu 480 VAC, 50 A.

Ilustrační obrázek

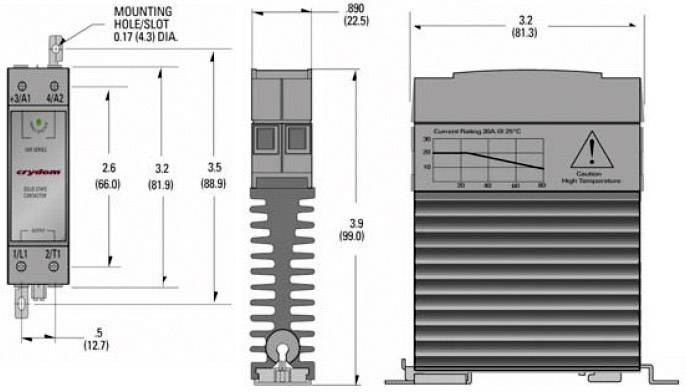

Diagram zobrazuje elektrickou komponentu s rozměry, schématem zapojení a grafem odběru proudu při různých teplotách.

1/2

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

90 V/AC

Řídicí napětí (max.)

280 V/AC

Spínací napětí (max.)

280 V/AC

Datasheety: (PDF)

Doručení: St 22. 7.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 055,00 Kč / kus)

3 055,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 8 Ks skladem!

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: CKRA2420

Typ spínání: spínání při nulovém napětí

Připojení: svorka

Řídicí napětí (min.): 90 V/AC

Řídicí napětí (max.): 280 V/AC

Rozsah řídicího napětí: 90 - 280 V/AC

Rázový proud (max.): 1200 A

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 280 V/AC

Zatěžovací proud: 20 A

Výstupní napětí (max.): 280 V/AC

Min. teplota: -40 °C

Max. teplota: +80 °C

Šířka: 22.5 mm

V: 99 mm

Délka: 81.9 mm

Konstantní proud (max.): 20 A

Obsah: 1 ks

Provedení: Spíná při nulovém napětí

Spínací napětí: 24 - 280 V/AC

Typ: CKRA2420

Teplota prostředí: -40 - +80 °C

Proud při zatížení: 20 A

Ke stažení

List technických údajů

List technických údajů 505227 Elektronické zátěžové relé pro montáž na DIN lištu série CKR Crydom CKRA2420 20 A 1 ks

Popis

Technologie vedení tepla firmy Crydom umožňuje efektivní a kompaktní provedení. Paket kompletují zabezpečené a snadno ovladatelné svorky s integrovaným chladičem Viditelně oddělený výstup SCR pro vysoké spínací zátěže při průmyslovém využití.
