Name: Eaton 199882 XH-303-70-A10-A00-2B Web panel
Brand: Eaton
SKU: 2909371
Availability: SoldOut

Kompaktní černá řídicí jednotka s dotykovým displejem a zelenými připojovacími svorkami, vhodná pro průmyslové aplikace.

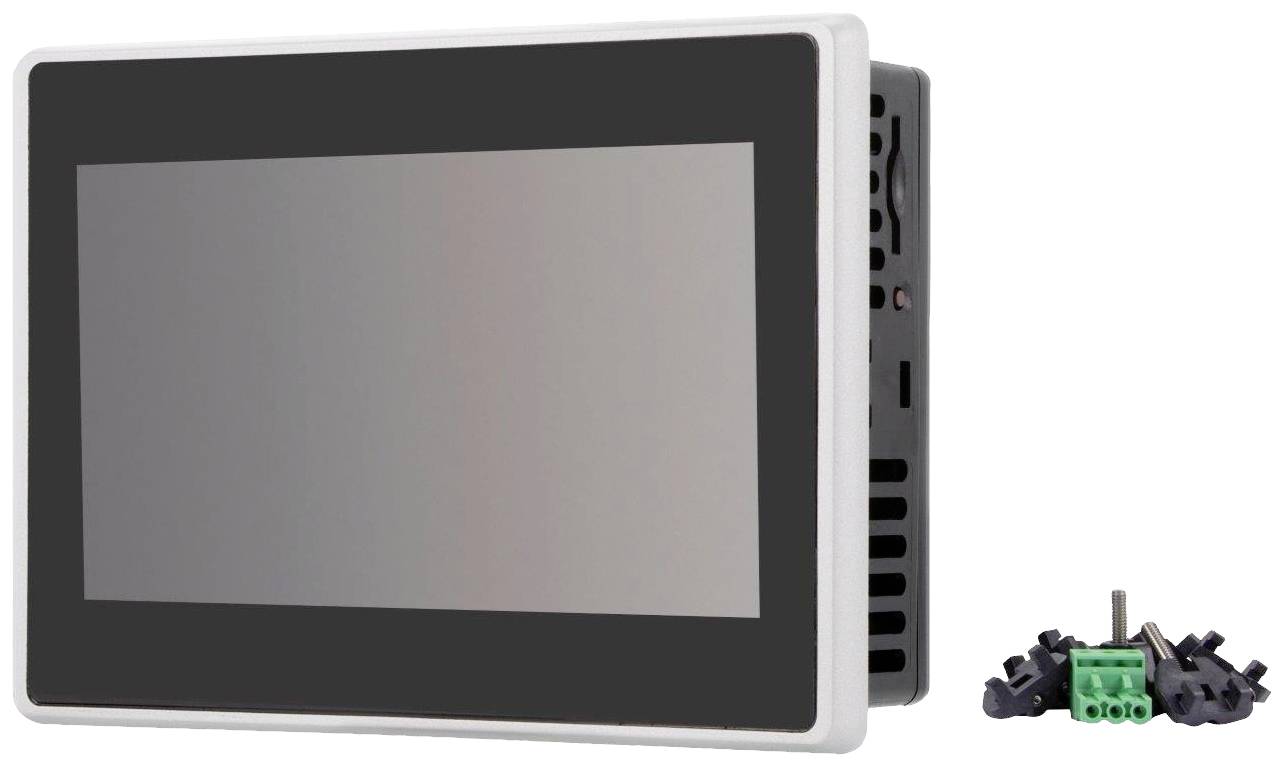

Šedé zařízení s dotykovým displejem vedle několika malých konektorů a šroubů, umístěné na bílém pozadí.

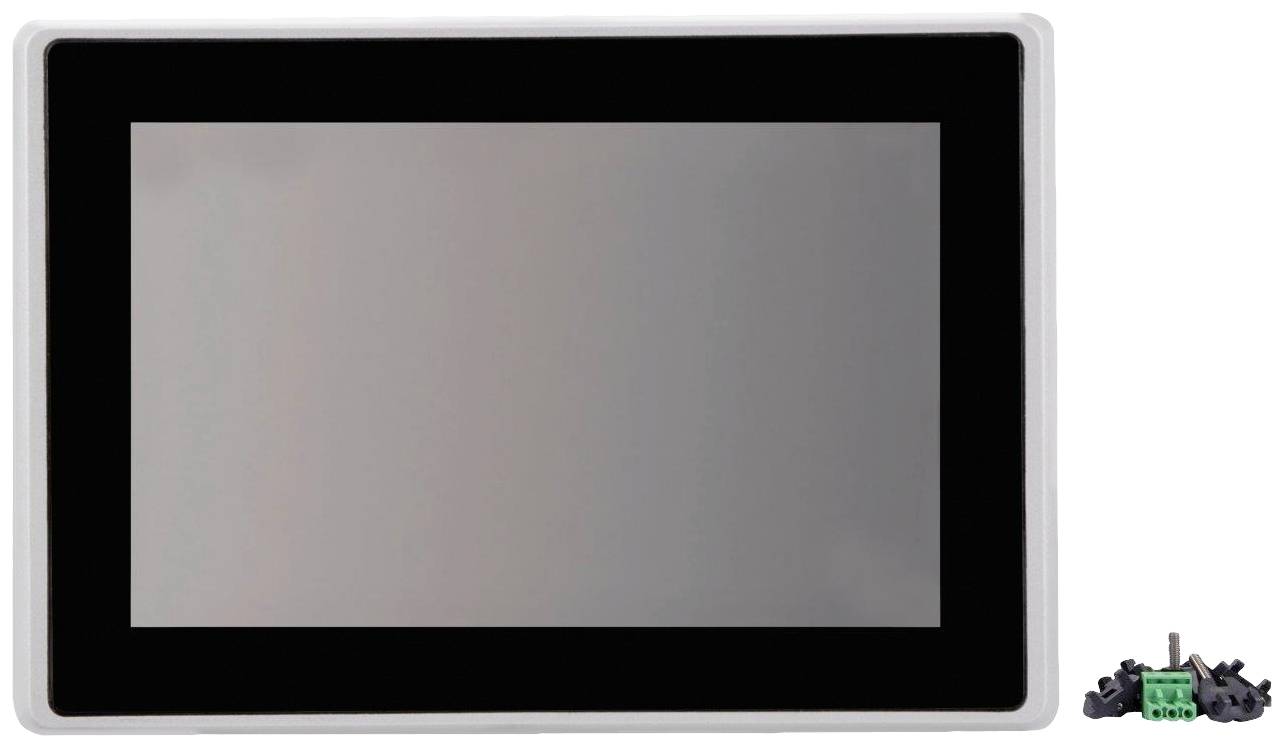

Černá obrazovka s bílým rámečkem a malá zelená elektronická součástka v pravém dolním rohu.

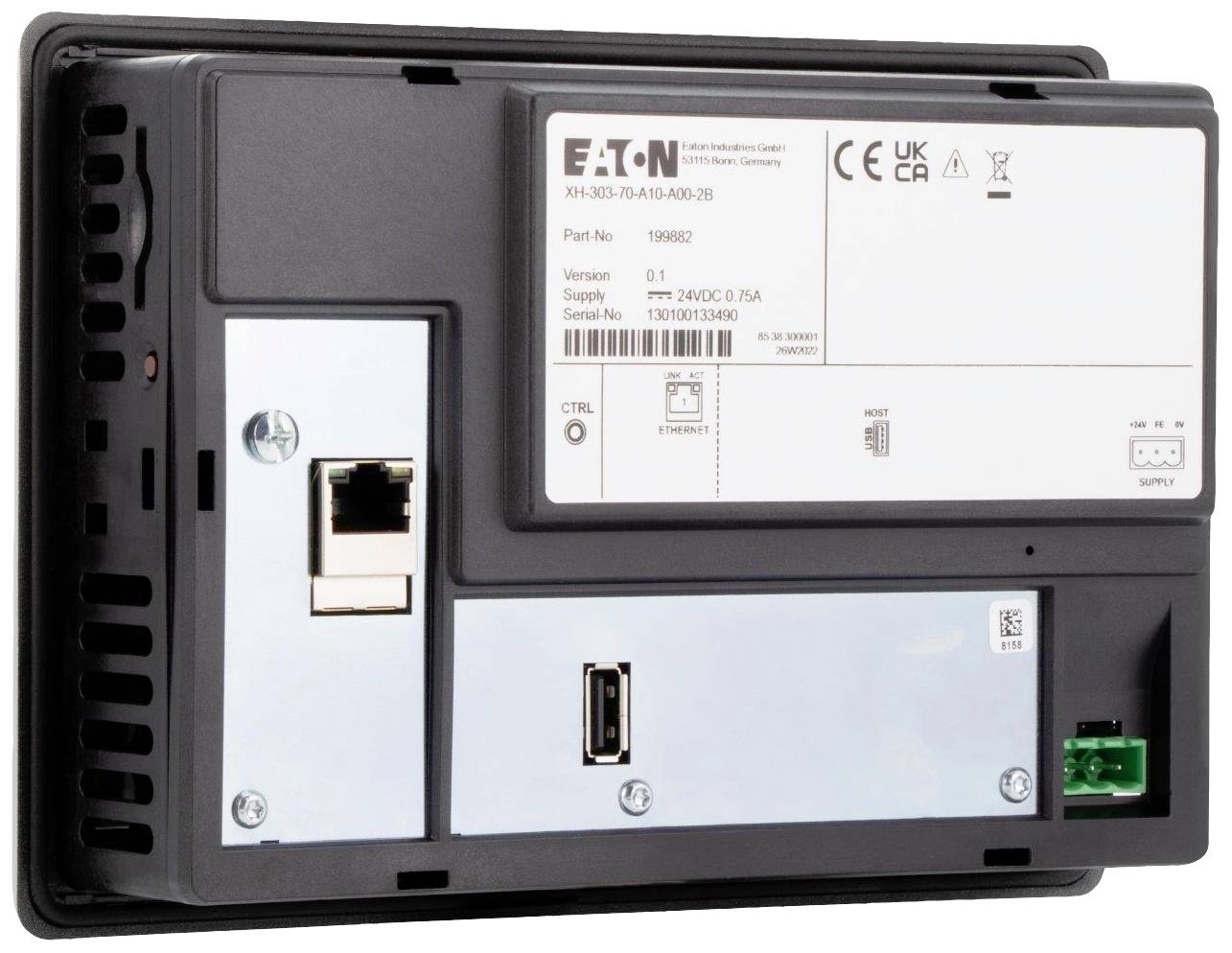

Zadní strana technického zařízení s různými konektory, včetně ethernetového portu a USB, spolu s identifikačními štítky a sériovým číslem.

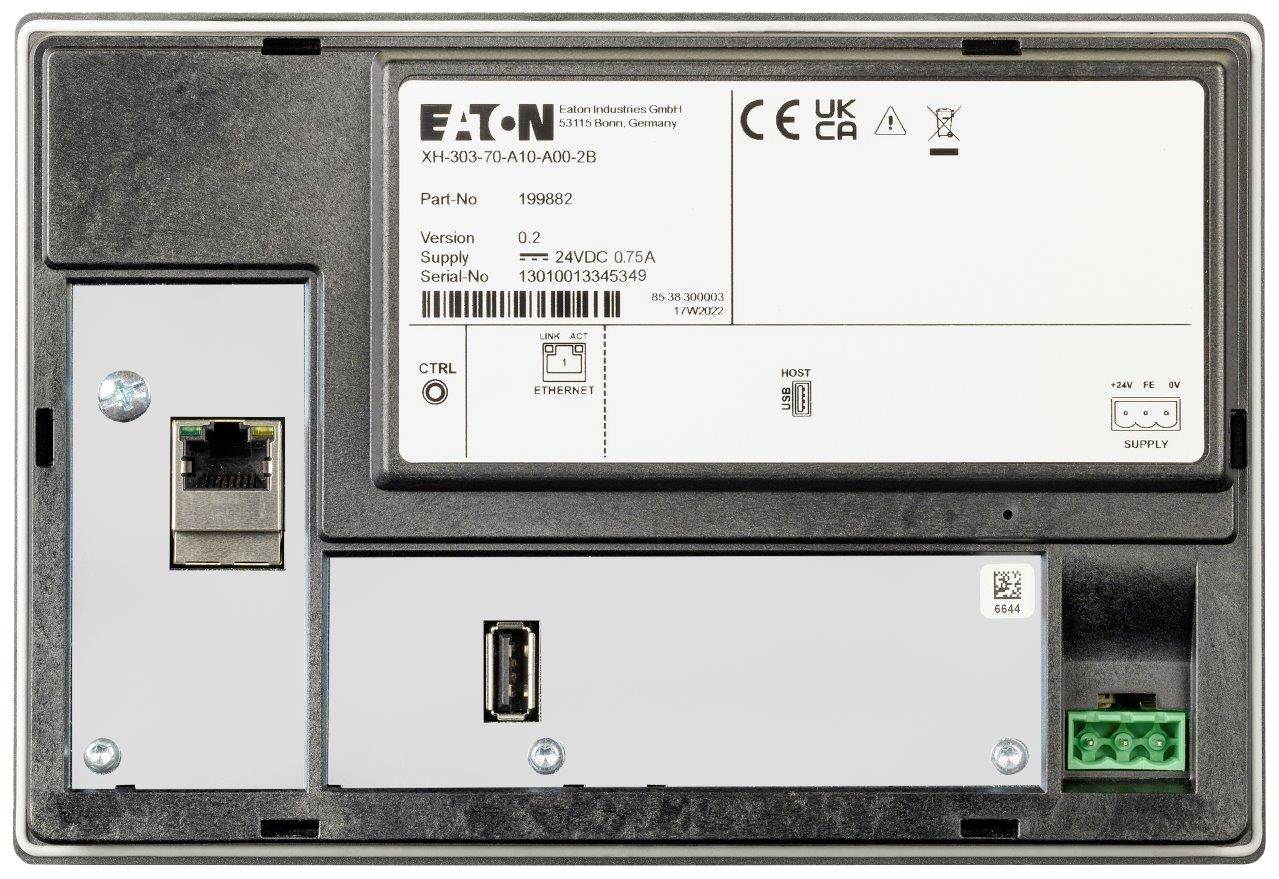

Zadní strana elektronického zařízení s ethernetovým a napájecím konektorem. Zobrazuje číslo modelu, sériové číslo a údaje o výrobci.

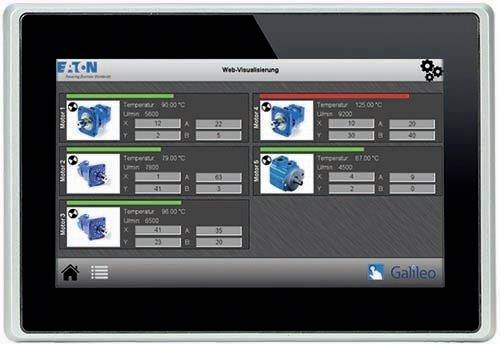

Dotyková obrazovka řídicího systému zobrazující čtyři motory s různými teplotami a stavovými detaily. Horní motor překračuje povolený limit.

Prst ukazuje na tablet s programem pro sledování stroje. Jsou zobrazeny grafy a výstrahy.

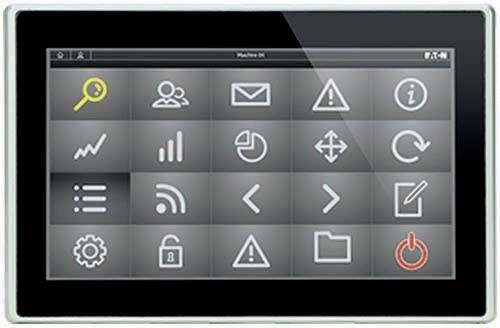

Dotykový displej zobrazuje 20 různých ikon, včetně lupy, e-mailu, výstražné značky a tlačítka vypnutí.

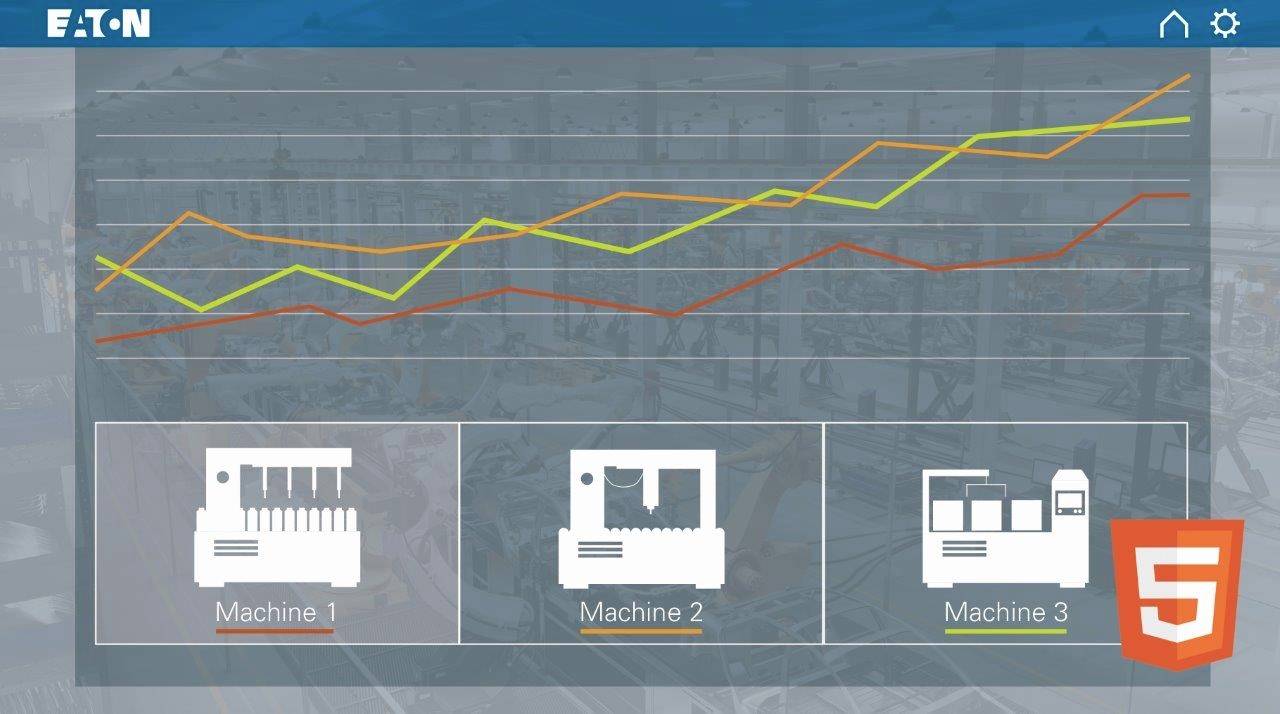

Graf ukazuje stoupající linie v různých barvách. Pod ním jsou vyobrazeny tři stroje: 'Stroj 1', 'Stroj 2', 'Stroj 3'.

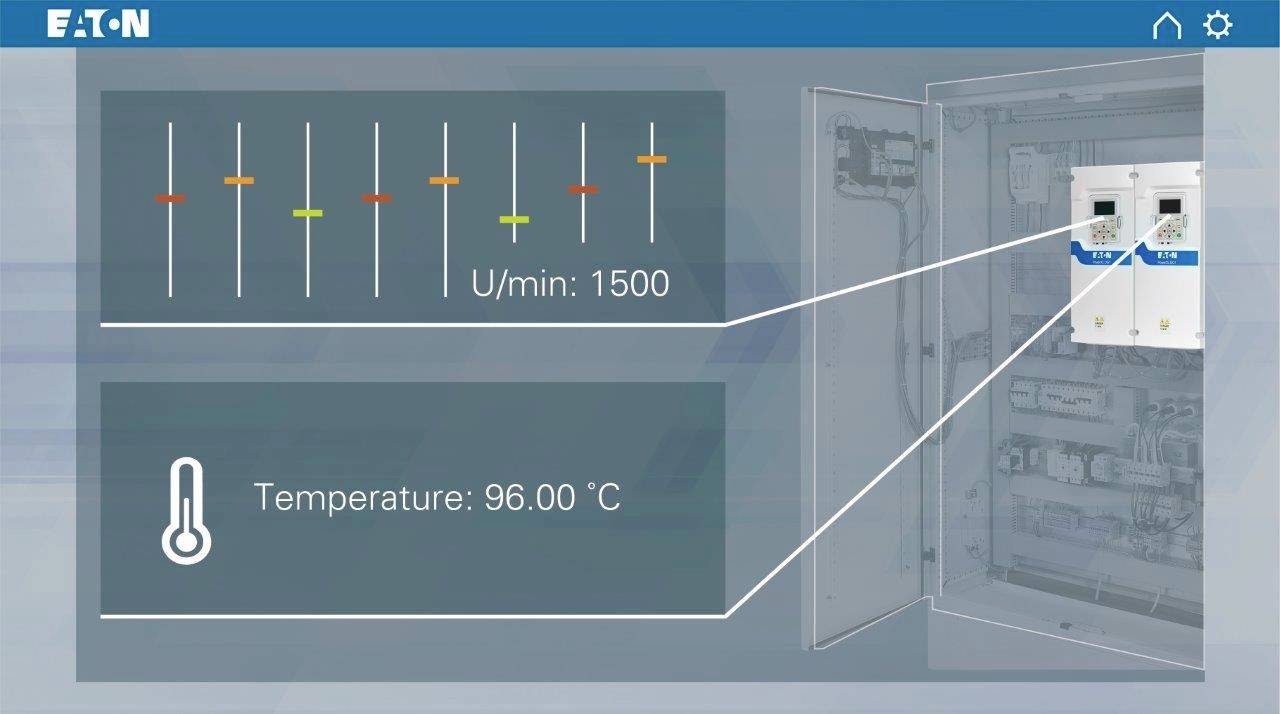

Displej se spínači pro otáčky: 1500 ot/min a teplotu: 96 °C. Otevřený spínací rozvaděč s detailním pohledem na pojistky.

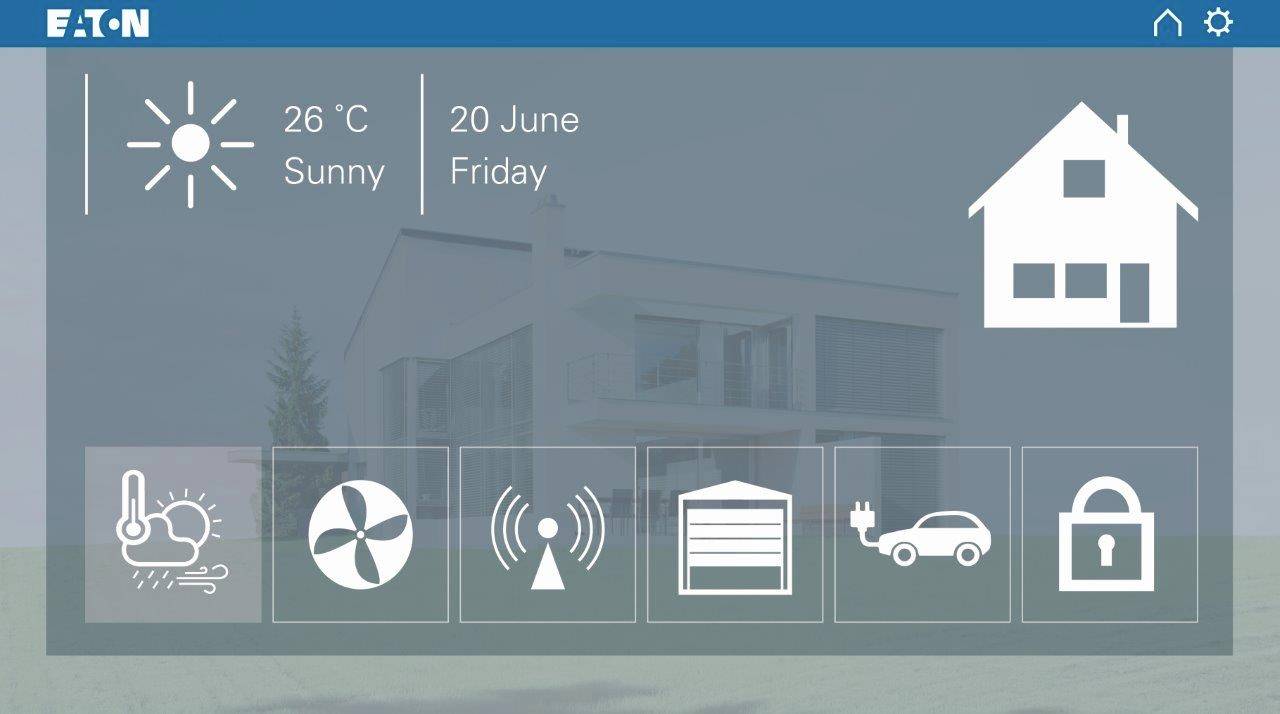

Předpověď počasí: '26°C, slunečno'. Datum: '20. června, pátek'. Symboly pro ovládání chytré domácnosti: klimatizace, větrání, Wi-Fi, garáž, auto, bezpečnost.

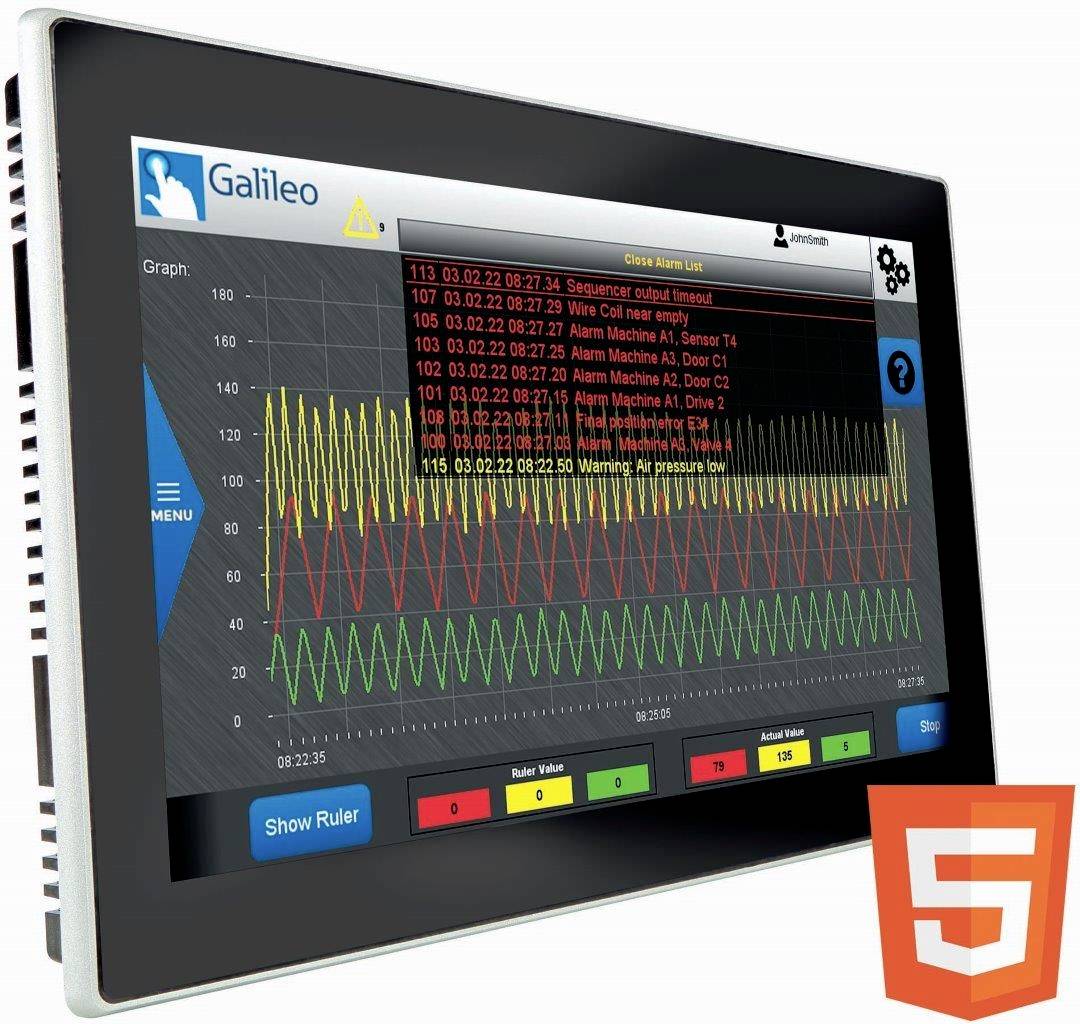

Obrazovka zobrazuje diagram s naměřenými hodnotami a výstrahami strojů. Vpravo dole je viditelný symbol HTML5.

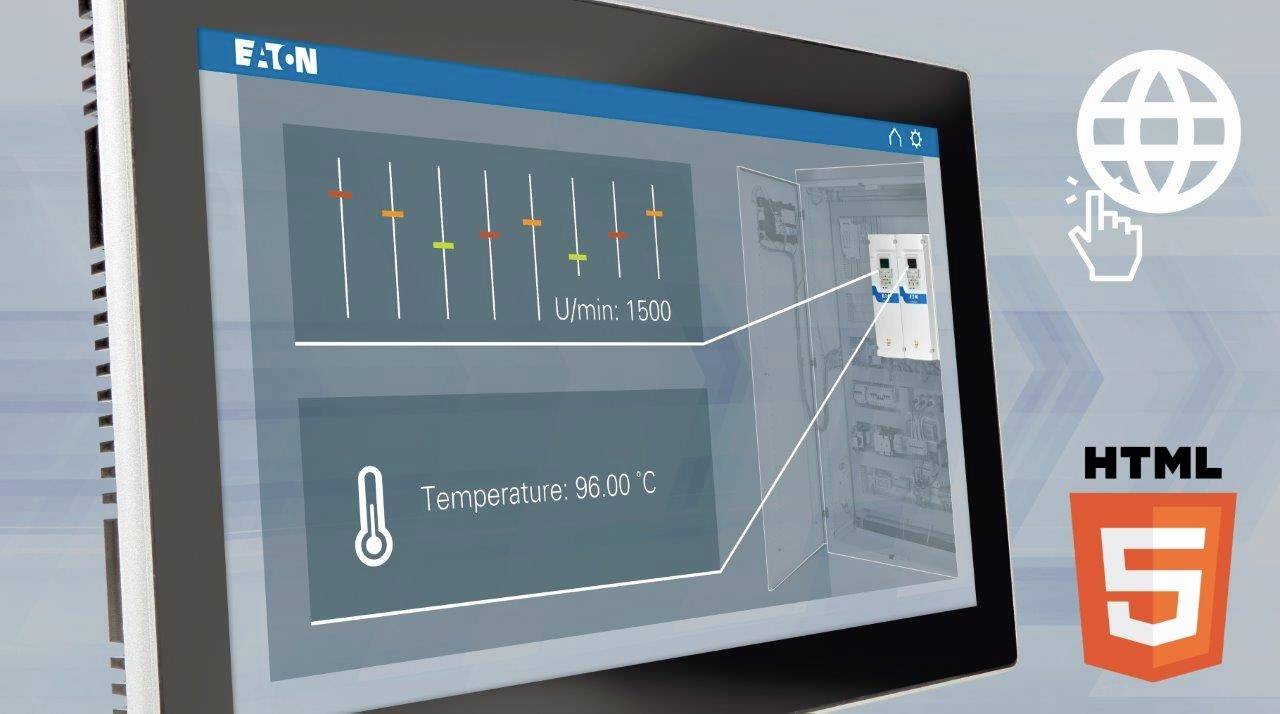

Obrazovka zobrazuje řídicí systém s teplotním ukazatelem (96°C) a hodnotami napětí (ot./min: 1500). Jsou viditelné symboly internetu a HTML5.

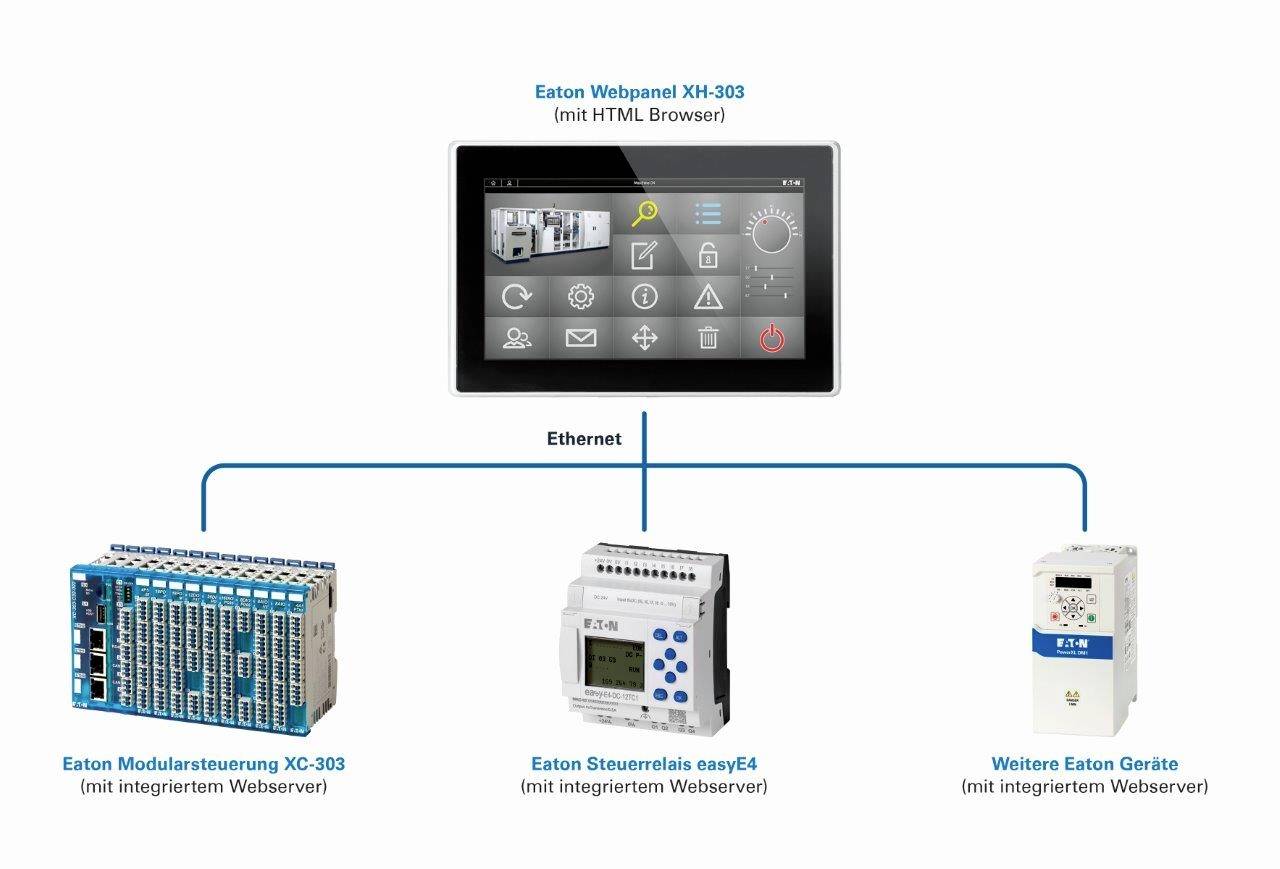

Ethernetový síťový diagram znázorňuje propojení Eaton Webpanelu XH-303 s modulárním řídicím systémem, ovládacím relé a dalšími zařízeními.

1/14

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (22 164,46 Kč / kus)

22 164,46 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ displeje: Barevný displej, TFT
Technologie Touch: Kapacitní multidotykový
Rozlišení 1024 x 600 px
Velikost 7"
Operační systém: Linux

Kategorie produktu: Web panel

Rozhraní: 1x Ethernet 1000 Base-T / 100Base-TX / 10Base-T.
1x USB Host 2.0

Typ: XH-303-70-A10-A00-2B

Číslo výrobce: 199882

Provozní napětí: 24 V/DC

Provozní napětí: 24 V/DC

V: 135 mm

Délka: 196 mm

Šířka: 51 mm

: čelní strana: IP65 / připojení: IP20

Příkon proudu: 0,6 A

Rozm.: (d x š x v) 196 x 51 x 135 mm

Obsah: 1 ks

Displej: Ano

Max. okolní teplota: 50 °C

Min. okolní teplota: 0 °C

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Informace

Informace 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Prohlášení o shodě

Prohlášení o shodě 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Popis

Vizualizace na základě HTML 5, jak jste již zvyklí u běžných mobilních zařízení, jako jsou chytré telefony nebo tablety, se rovněž uplatní v síťovaném automatizačním světě. Webový panel XH300 vám pomůže s decentralizovanou vizualizací obsahu založeného na webu - a to pohodlně. Díky vysoce performálnímu procesoru a silné operační paměti lze na přístrojích zobrazit komplexní webový obsah. Webový panel s kapacitní multitouch technologií je k dispozici v moderním designu ve třech různých velikostech. Ať už ve strojích nebo zařízeních, v automatizaci budov, v IoT nebo Smart Home aplikacích - XH300 jsou vhodné pro použití v mnoha oblastech. To zahrnuje i náročné průmyslové prostředí.

Přizpůsobitelné
Instalace přístroje do formátu na výšku nebo na šířku šetří místo. Nastavení zařízení může být zvoleno a přizpůsobeno vašim požadavkům.

Odolné
Díky modernímu designu, rovinám a tvrzenému skleněnému čelu je webový panel XH300 ideální pro průmyslové použití.

Snadné uvedení do provozu
Pro uvedení do provozu je k dispozici integrovaný konfigurační nástroj, který uživatele efektivně podporuje při mnoha možných konfiguracích. Přístup lze provádět buď s místním prohlížečem, nebo s prohlížečem, který je nainstalován na připojeném zařízení.

Rozhraní přímo na desce
Všechny varianty XH300 jsou vybaveny integrovaným ethernetovým rozhraním, přes které lze webový panel propojit s dalšími zařízeními Eaton portfolio. Díky tomu lze bezchybně zobrazit vizualizaci lokálních přístrojů s integrovaným webovým serverem. Navíc je k dispozici USB konektor, který lze použít pro aktualizace firmwaru zařízení XH300 nebo pro export log souborů.

Vysoce kvalitní displej
Displej na webovém panelu umožňuje díky svému jasnému kontrastnímu zobrazení velmi dobrou čitelnost i za jasného okolního světla. Ať už uživatel dívá na displej, díky velkému úhlu sledování zůstává zobrazení zobrazeného obsahu vždy bezchybné.

Výkonná
Díky vysokému systémovému výkonu s vysoce výkonným procesorem nabízejí zařízení XH300 všechny předpoklady pro moderní uživatelské rozhraní, rychlou výměnu obrazu a integraci multimediálních prvků, jako je video, PDF a webový obsah.
