Name: Dold IK8701.12 DC24V vazební modul, 24 V/DC, 16 A, 2 přepínací kontakty, Piece, 1 ks
Brand: Dold
SKU: 2359220
Availability: BackOrder

Elektrický spínač s nápisem 'AC 230V 50Hz', technickými specifikacemi a detaily připojení. Pohled zepředu ukazuje dvě připojovací svorky.

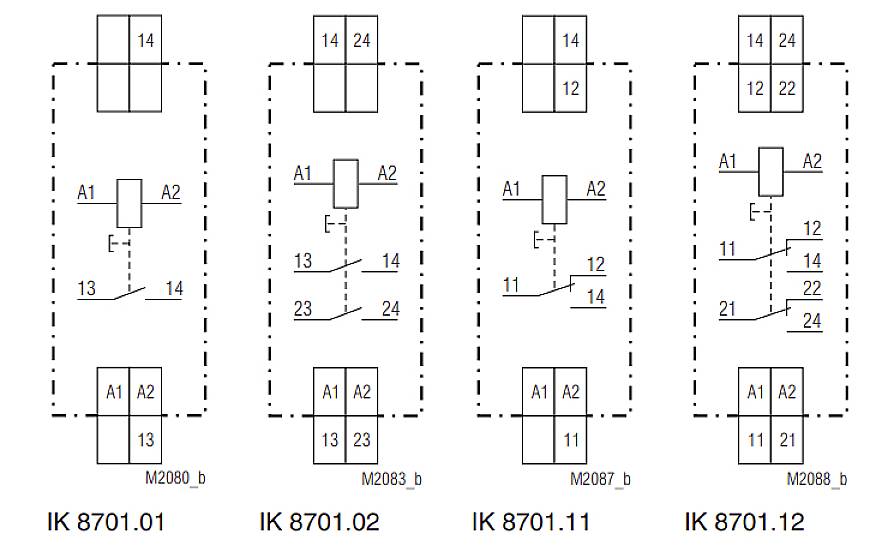

'Elektrický schéma zapojení se čtyřmi různými reléovými moduly, označenými jako IK 8701.01, IK 8701.02, IK 8701.11 a IK 8701.12. Každý modul zobrazuje různé kontakty a svorky cívek.'

1/2

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

vazební modul

Typ kontaktu

2 přepínací kontakty

Jmenovité napětí

24 V/DC

Spínací proud (max.)

16 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 404,13 Kč / kus)

1 536,36 Kč

-9 %

1 404,13 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pro spínání svítidelVstupní vazební relé, např. pro ovládání PLCVýstupní vazební relé, např. pro PLC řízené zátěžeSplňuje EN 60947-5-1Tlačítko pro ruční ovládání kontaktůIndikace spínací polohyVysoký tepelný proud Ith17,5 nebo 35 nebo 52,5 mm

Technické parametry

Připojení vodiče: 2 x 2,5 mm² masivní nebo 2 x 1,5 mm² licna s dutinkou nebo 2 x 1 mm² lanko s dutinkou
Upevnění vodiče: Ploché svorky se samozvedací
Utahovací moment 0,8 Nm
Rychlé upevnění: Montážní lišta

Druh obalu: Piece

Kategorie produktu: vazební modul

Typ: IK8701.12 DC24V

Připojení: šroubová svorka

Barva: bílá

Řídicí napětí (max.): 24 V/DC

Reakční doba: 30 ms

Čas rozpadu: 30 ms

Typ kontaktu: 2 přepínací kontakty

Jmenovité napětí: 24 V/DC

Spínací proud (max.): 16 A

Max. spínací výkon: 1200 W

Elektrická životnost: Při ohmické zátěži AC 230 v: 6 a 10^{4 x 150} spínacích cyklů
75a 10 4 x 10 spínacích cyklů
12a 10 4 x 16 spínacích cyklů

Mechanická životnost: 10x 10⁶ spínacích cyklů

Vlastnosti: Se zkušebním tlačítkem

Max. teplota: +45 °C

Min. teplota: -20 °C

Délka: 89 mm

Šířka: 17.5 mm

V: 58 mm

Rozm.: (d x š x v) 89 x 17.5 x 58 mm

Obsah: 1 ks

Hmotnost: 100 g

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359220 Dold IK8701.12 DC24V vazební modul, 24 V/DC, 16 A, 2 přepínací kontakty, Piece, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359220 Dold IK8701.12 DC24V vazební modul, 24 V/DC, 16 A, 2 přepínací kontakty, Piece, 1 ks

Popis

Kontakty jsou ovládány sklopnou kotvou pomocí zdvihacího zařízení. Po poklesu napětí patogena se pružina vrátí do klidové polohy kotva, která je spojena s nárazem. Kontakty mohou být také použity
Jedním tlačítkem na předním panelu je ruční ovládání. Toto tlačítko slouží také k indikaci polohy sepnutí. Kontakty jsou uzavřeny stisknutím tlačítka. V případě vypnutého stavu se červená kontrolka uzavře
Tlačítko zarovnáno předním okrajem.

· Pro spínání svítidel
· Vstupní vazební relé, např. pro ovládání PLC
· Výstupní vazební relé, např. pro PLC řízené zátěže
· Splňuje EN 60947-5-1
· Tlačítko pro ruční ovládání kontaktů
· Indikace spínací polohy
· Vysoký tepelný proud Ith
· 52,5 nebo 35 nebo 17,5 mm

Tento text byl přeložen strojově.
