Name: Dold IK8701.11 AC50Hz 230V vazební modul, 230 V/AC, 16 A, 1 přepínací kontakt, 1 ks
Brand: Dold
SKU: 2359217
Availability: BackOrder

Elektrické relé s technickým označením 'AC 230V 50Hz'. Zobrazuje různé připojovací svorky a schéma zapojení.

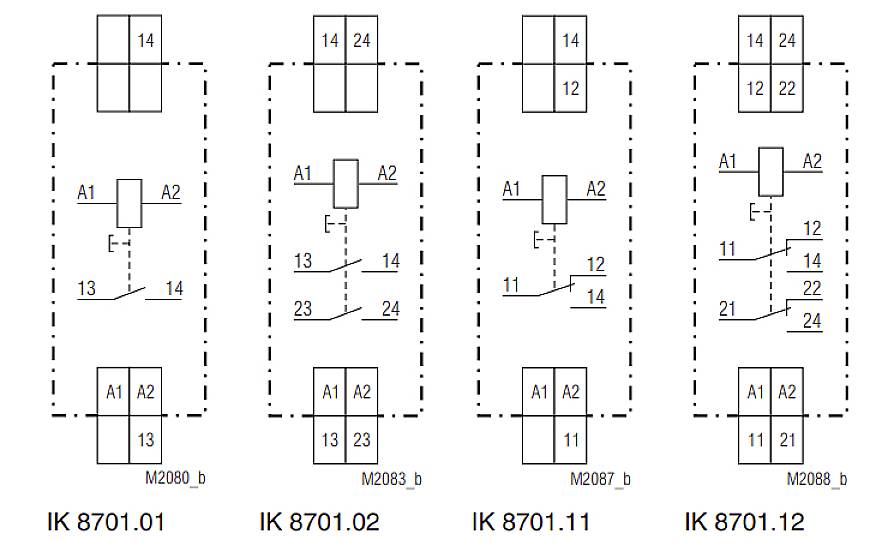

Diagram se čtyřmi schématy zapojení, označený jako IK 8701.01, IK 8701.02, IK 8701.11 a IK 8701.12. Zobrazuje různé elektrické obvody s kontakty a cívkami.

1/2

Ilustrační obrázek

Kategorie produktu

vazební modul

Typ kontaktu

1 přepínací kontakt

Jmenovité napětí

230 V/AC

Spínací napětí (max.)

230 V/AC

Spínací proud (max.)

16 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 230,58 Kč / kus)

1 230,58 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pro spínání svítidelVstupní vazební relé, např. pro ovládání PLCVýstupní vazební relé, např. pro PLC řízené zátěžeSplňuje EN 60947-5-1Tlačítko pro ruční ovládání kontaktůIndikace spínací polohyVysoký tepelný proud Ith17,5 nebo 35 nebo 52,5 mm

Technické parametry

Připojení vodiče: 2 x 2,5 mm² masivní nebo 2 x 1,5 mm² licna s dutinkou nebo 2 x 1 mm² lanko s dutinkou
Upevnění vodiče: Ploché svorky se samozvedací
Utahovací moment 0,8 Nm
Rychlé upevnění: Montážní lišta

Kategorie produktu: vazební modul

Typ: IK8701.11 AC50Hz 230V

Připojení: šroubová svorka

Barva: bílá

Reakční doba: 30 ms

Čas rozpadu: 30 ms

Typ kontaktu: 1 přepínací kontakt

Jmenovité napětí: 230 V/AC

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 1200 W

Elektrická životnost: Při ohmické zátěži AC 230 v: 6 a 10^{4 x 150} spínacích cyklů
75a 10 4 x 10 spínacích cyklů
12a 10 4 x 16 spínacích cyklů

Mechanická životnost: 10x 10⁶ spínacích cyklů

Vlastnosti: Se zkušebním tlačítkem

Max. teplota: +45 °C

Min. teplota: -20 °C

Délka: 89 mm

Šířka: 17.5 mm

V: 58 mm

Rozm.: (d x š x v) 89 x 17.5 x 58 mm

Obsah: 1 ks

Hmotnost: 100 g

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359217 Dold IK8701.11 AC50Hz 230V vazební modul, 230 V/AC, 16 A, 1 přepínací kontakt, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359217 Dold IK8701.11 AC50Hz 230V vazební modul, 230 V/AC, 16 A, 1 přepínací kontakt, 1 ks

Popis

Kontakty jsou ovládány sklopnou kotvou pomocí zdvihacího zařízení. Po poklesu napětí patogena se pružina vrátí do klidové polohy kotva, která je spojena s nárazem. Kontakty mohou být také použity
Jedním tlačítkem na předním panelu je ruční ovládání. Toto tlačítko slouží také k indikaci polohy sepnutí. Kontakty jsou uzavřeny stisknutím tlačítka. V případě vypnutého stavu se červená kontrolka uzavře
Tlačítko zarovnáno předním okrajem.

· Pro spínání svítidel
· Vstupní vazební relé, např. pro ovládání PLC
· Výstupní vazební relé, např. pro PLC řízené zátěže
· Splňuje EN 60947-5-1
· Tlačítko pro ruční ovládání kontaktů
· Indikace spínací polohy
· Vysoký tepelný proud Ith
· 52,5 nebo 35 nebo 17,5 mm

Tento text byl přeložen strojově.
