Name: Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais relé Jmenovité napětí: 240 V/AC Spínací proud (max.): 10 A 1
Brand: Dold
SKU: 2359196
Availability: BackOrder

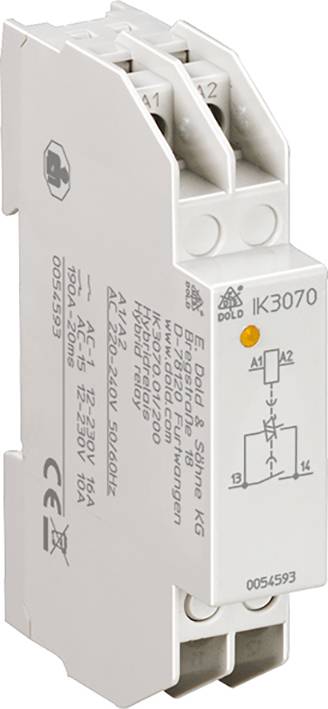

Bílé elektrické relé s technickými detaily a schématem zapojení na povrchu.

Ilustrační obrázek

Kategorie produktu

relé

Typ kontaktu

1 spínací kontakt

Jmenovité napětí

240 V/AC

Spínací proud (max.)

10 A

Typ

IK3070.01/200 AC50/60Hz 220-240V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 061,98 Kč / kus)

2 061,98 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pro zatížení s velmi vysokými spínacím proudem
Spolehlivé spínání energeticky úsporné a LED žárovky
Dlouhá životnost díky hybridní technologii

Technické parametry

Teplotní snímač: Okolní teplota: 16 a (také při 60 °C)
Ztrátový výkon při 16 a: 3 W.
Spínací schopnost podle AC 15, 10 a indukční
Zapnutí: 100 a, cos phi 0,3
Vypnutí: 10 a, cos phi 0,3
Zatížení zářivkou
Elektronický předřadník (EVG): 58 x 60 W jednořadý, s 30 µF kompenzací 58 x 10 W dvouřadý, s kompenzací 22 μF
Paralelní kompenzace: Jednořadá 48 x 58 W, s kompenzací 7 μF
Spínací proud 190 a 20 ms
Polovodičová pojistka 180 A2 s 10 ms (ochrana pro triak)
Varistorové napětí: 275 v AC

Kategorie produktu: relé

Typ: IK3070.01/200 AC50/60Hz 220-240V

Řídicí napětí (min.): 220 V/AC

Řídicí napětí (max.): 240 V/AC

Typ kontaktu: 1 spínací kontakt

Jmenovité napětí: 240 V/AC

Spínací proud (max.): 10 A

Elektrická životnost: Podle AC 15 při 10 a, AC 230 v: ≥ 106 spínacích cyklů

Mechanická životnost: 30x 106 spínacích cyklů

Vlastnosti: Low Noise

: IP20
IP40

Max. teplota: +60 °C

Min. teplota: -20 °C

Délka: 90 mm

Šířka: 17.5 mm

V: 58 mm

Rozm.: (d x š x v) 90 x 17.5 x 58 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais relé Jmenovité napětí: 240 V/AC Spínací proud (max.): 10 A 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais relé Jmenovité napětí: 240 V/AC Spínací proud (max.): 10 A 1

Popis

Hybridní výkonové relé je vhodné pro spínání silně indukční nebo kapacitní zátěže, např. Energeticky úsporné a LED žárovky. Oblasti použití jsou uvedeny v vytápěcí, klimatizační, větrací a osvětlovací technice.
Hybridní spínací relé má výstupní relé s paralelně zapojeným triakem. V momentu sepnutí převezme Triac zatížení. Stálý proud je naproti tomu kvůli vyššímu ztrátovému výkonu triaků odváděn z kontaktu relé.
Protože Triac spíná pouze při průchodu fází nulou, je přístroj vhodný pouze pro spínání AC zátěží.

· Podle IEC/EN 60 947-4-3
· Jmenovitý provozní proud 20 A.
· Vysoká elektrická životnost >106 spínacích cyklů při AC 15
· 10 a indukční
· Bezhlučné spínání
· Pro spínání ohmické, induktivní a kapacitní zátěže
· Spínané při průchodu nulou
· 1x spínací kontakt
· Šířka 17,5 mm
