Name: Degson 15EDGB konektor do DPS 9, rozteč 3.50 mm, 15EDGB-3.5-09P-14-00AH, 100 ks
Brand: Degson
SKU: 1620390
Availability: BackOrder

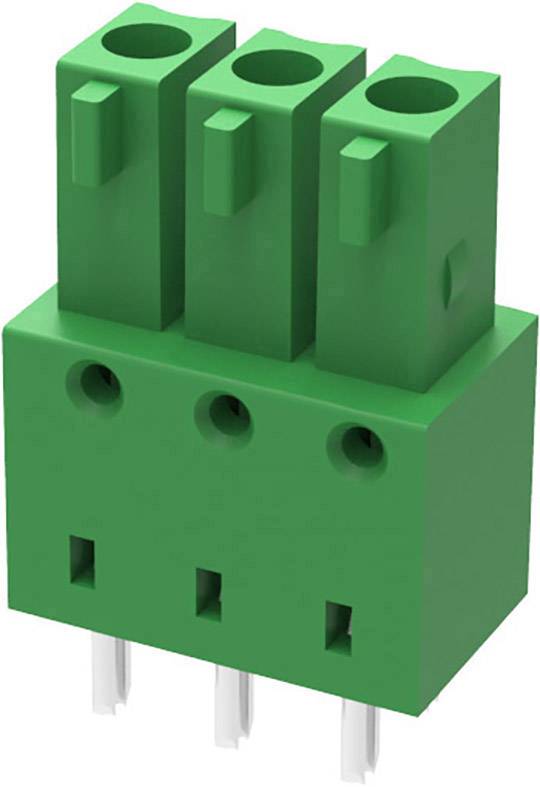

Třípólový zelený konektor pro montáž na desku plošných spojů, se třemi kolíky na spodní straně a třemi drátovými otvory nahoře.

Ilustrační obrázek

Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná rovná

Počet řádků

Řada

15EDGB

Rastr (rozteč)

3.50 mm

Datasheety: (PDF)

Doručení: Po 21. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (46,90 Kč / kus)

4 690,08 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Základní pouzdro invertovaná 15 EDGB

Obsah: 100 ks
Počet řádků: 1
Počet pólů: 9

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, vestavná rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: 15EDGB

Vlastnosti: pro připájení do DPS
kódovací

Rastr (rozteč): 3.50 mm

Počet kontaktů v řadě: 9

Počet pólů: 9

Šířka: 35.80 mm

Ø pin: 0.60 mm

Kolíkový tvar: hranatý

Jmenovitý proud: 8 A

Jmenovitý proud - filtr: 8 A

Obsah: 100 ks

Rozm.: (d x š x v) 6.65 x 35.80 x 14.50 mm

Připojení: do DPS

Materiál pouzdra: PA 66 UL 94V-0

Číslo výrobce: 15EDGB-3.5-09P-14-00AH

Barva: zelená

Průmyslové balení: Ano

Izolační materiál: PA 66 UL 94V-0

Materiál kontaktu: fosforbronz

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 300 V

V: 14.50 mm

Délka: 6.65 mm

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Max. teplota: +105 °C

Min. teplota: -40 °C

Typ: 15EDGB-3.5-09P-14-00AH

Varianty(Všechny ceny jsou bez DPH.)

Provedení

Šířka

Řada

Počet pólů

Rastr (rozteč)

Degson 15EDGA konektor do DPS 10, rozteč 3.50 mm, 15EDGA-3.5-10P-14-00AH-1, 1 ks

Objednací číslo:1632165

Okamžité doručení: Po 19. 10.

86 KsConrad Electronic

zástrčka, vestavná úhlová

39.30 mm

15EDGA

3.50 mm

Min.: 1

Násobky: 1

51,23 Kč^*

Degson 15EDGA konektor do DPS 10, rozteč 3.50 mm, 15EDGA-3.5-10P-14-00AH-100, 100 ks

Objednací číslo:1620378

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

39.30 mm

15EDGA

3.50 mm

Min.: 1

Násobky: 1

5 219,01 Kč^*

Degson 15EDGA konektor do DPS 10, rozteč 3.81 mm, 15EDGA-3.81-10P-14-00AH, 1 ks

Objednací číslo:3090214

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

42.43 mm

15EDGA

3.81 mm

Min.: 100

Násobky: 100

74,37 Kč^*

Degson 15EDGA konektor do DPS 10, rozteč 3.81 mm, 15EDGA-3.81-10P-14-00AH-1, 1 ks

Objednací číslo:1632168

Okamžité doručení: Po 19. 10.

136 KsConrad Electronic

zástrčka, vestavná úhlová

42.43 mm

15EDGA

3.81 mm

Min.: 1

Násobky: 1

64,45 Kč^*

Degson 15EDGA konektor do DPS 11, rozteč 3.50 mm, 15EDGA-3.5-11P-14-00AH, 100 ks

Objednací číslo:1620379

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

42.80 mm

15EDGA

3.50 mm

Min.: 1

Násobky: 1

5 648,76 Kč^*

Degson 15EDGA konektor do DPS 11, rozteč 3.81 mm, 15EDGA-3.81-11P-14-00AH, 1 ks

Objednací číslo:3090215

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

46.24 mm

15EDGA

3.81 mm

Min.: 100

Násobky: 100

86,77 Kč^*

Degson 15EDGA konektor do DPS 12, rozteč 3.50 mm, 15EDGA-3.5-12P-14-00AH, 1 ks

Objednací číslo:3090211

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

46.30 mm

15EDGA

3.50 mm

Min.: 100

Násobky: 100

86,77 Kč^*

Degson 15EDGA konektor do DPS 12, rozteč 3.81 mm, 15EDGA-3.81-12P-14-00AH-100, 100 ks

Objednací číslo:1620385

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

50.05 mm

15EDGA

3.81 mm

Min.: 1

Násobky: 1

6 156,20 Kč^*

Degson 15EDGA konektor do DPS 2, rozteč 3.50 mm, 15EDGA-3.5-02P-14-00AH-1, 1 ks

Objednací číslo:1631982

Okamžité doručení: Po 19. 10.

172 KsConrad Electronic

zástrčka, vestavná úhlová

11.30 mm

15EDGA

3.50 mm

Min.: 5

Násobky: 1

13,21 Kč^*

Degson 15EDGA konektor do DPS 2, rozteč 3.50 mm, 15EDGA-3.5-02P-14-00AH-200, 200 ks

Objednací číslo:1620518

Doručení: Po 21. 12. 2026

Conrad Electronic

zástrčka, vestavná úhlová

11.30 mm

15EDGA

3.50 mm

Min.: 1

Násobky: 1

2 131,40 Kč^*
