Name: Crydom polovodičové relé H16WD6090G 90 A Spínací napětí (max.): 660 V/AC spínání při nulovém napětí 1 ks
Brand: Crydom
SKU: 507524
Availability: InStock

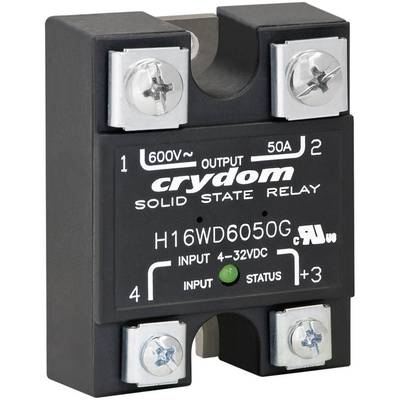

Polovodičové relé označené 'Crydom H16WD6050G', 600V, 50A. Připojovací svorky a LED indikátory pro vstup a stav.

Technický výkres relé s rozměry uvedenými v palcích a milimetrech. Zobrazuje upevňovací body a připojovací svorky pro elektrické instalace.

1/2

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

4 V/DC

Řídicí napětí (max.)

32 V/DC

Spínací napětí (max.)

660 V/AC

Datasheety: (PDF)

Doručení: Út 27. 10.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 105,00 Kč / kus)

4 105,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vysoce napěťové zátěžové relé, série H16WD

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: H16WD6090G

Typ spínání: spínání při nulovém napětí

Řídicí napětí (min.): 4 V/DC

Řídicí napětí (max.): 32 V/DC

Rozsah řídicího napětí: 4 - 32 V/DC

Rázový proud (max.): 625 A

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 660 V/AC

Zatěžovací proud: 90 A

Výstupní napětí (max.): 660 V/AC

Výstupní proud (max.): 90 A

Min. teplota: -40 °C

Max. teplota: +80 °C

Šířka: 45.7 mm

V: 23 mm

Délka: 58.4 mm

Splňuje RoHS: ano

Obsah: 1 ks

Provedení: Spínaný při průchodu střídavého napětí nulou

Spínací napětí: 48 - 660 V/AC

Typ: H16WD6090G

Teplota prostředí: -40 - +80 °C

Proud při zatížení: 90 A

Ke stažení

List technických údajů

List technických údajů 507524 Crydom polovodičové relé H16WD6090G 90 A Spínací napětí (max.): 660 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507524 Crydom polovodičové relé H16WD6090G 90 A Spínací napětí (max.): 660 V/AC spínání při nulovém napětí 1 ks

Popis

Vysoce napěťové zátěžové relé ve standardním průmyslovém krytu ve tvaru hokejového puku pro montáž na šasi nebo chladiče. S 1600V ochranou. Velká schopnost odvádění tepla a malý ztrátový výkon podstatně snižují energetickou náročnost chlazení. Opticky oddělený výstup SCR pro vysoké spínací zátěže v průmyslových aplikacích.
