Crydom polovodičové relé CXE240D5 5 A Spínací napětí (max.): 280 V/AC spínání při nulovém napětí 1 ks

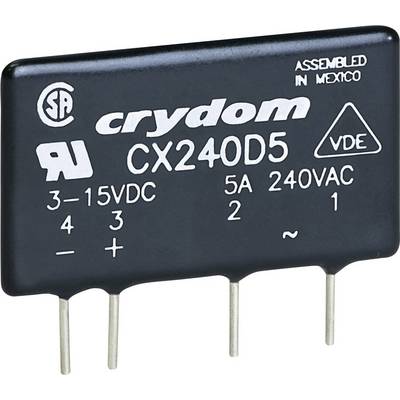

Elektronická součástka 'crydom CX240D5', zobrazuje specifikace: 3-15 VDC vstup, 5A 240VAC výstup. Certifikační značka VDE viditelná.

Ilustrační obrázek

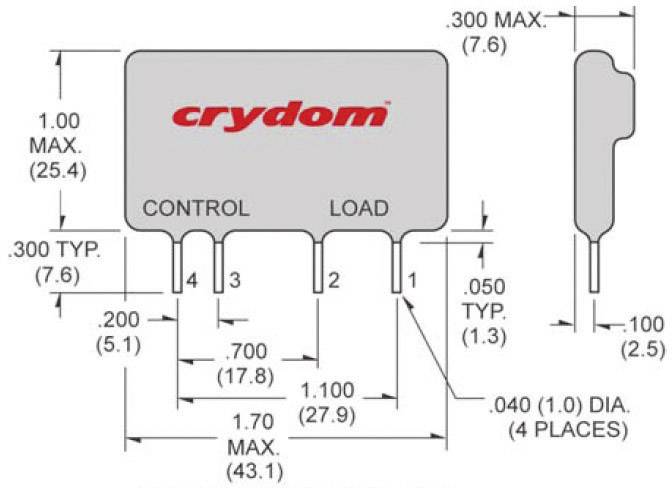

Schéma elektronické součástky s několika vývody, včetně štítku 'CRYDOM'. Popisky zobrazují rozměry v milimetrech a palcích.

1/2

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

15 V/DC

Řídicí napětí (max.)

32 V/DC

Spínací napětí (max.)

280 V/AC

Datasheety: (PDF)

Doručení: St 22. 7.

11 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (695,00 Kč / kus)

695,00 Kč

Včetně DPH.

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: CXE240D5

Typ spínání: spínání při nulovém napětí

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 32 V/DC

Rozsah řídicího napětí: 15 - 32 V/DC

Rázový proud (max.): 270 A

Spínací napětí (min.): 12 V/AC

Spínací napětí (max.): 280 V/AC

Zatěžovací proud: 5 A

Výstupní napětí (max.): 280 V/AC

Výstupní proud (max.): 5 A

Min. teplota: -30 °C

Max. teplota: +80 °C

Šířka: 25.4 mm

V: 7.6 mm

Délka: 43.1 mm

Konstantní proud (max.): 5 A

Obsah: 1 ks

Provedení: Spínaný při průchodu střídavého napětí nulou

Spínací napětí: 12 - 280 V/AC

Typ: CXE240D5

Teplota prostředí: -30 - +80 °C

Proud při zatížení: 5 A

Ke stažení

List technických údajů

List technických údajů 505096 Crydom polovodičové relé CXE240D5 5 A Spínací napětí (max.): 280 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505096 Crydom polovodičové relé CXE240D5 5 A Spínací napětí (max.): 280 V/AC spínání při nulovém napětí 1 ks

Popis

Rozšířená řada CX nabízí vysoký spínací výkon. Pozoruhodný je také extrémně vysoký rázový proud. Viditelně oddělený výstup SCR pro vysoké spínací zátěže v průmyslových aplikacích. Piny jsou kompatibilní s řadou 6 a s I/O moduly OAC.
