Name: Bürkert servem řízený ventil 280454 6213 24 V NPT 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 3047009
Availability: InStock

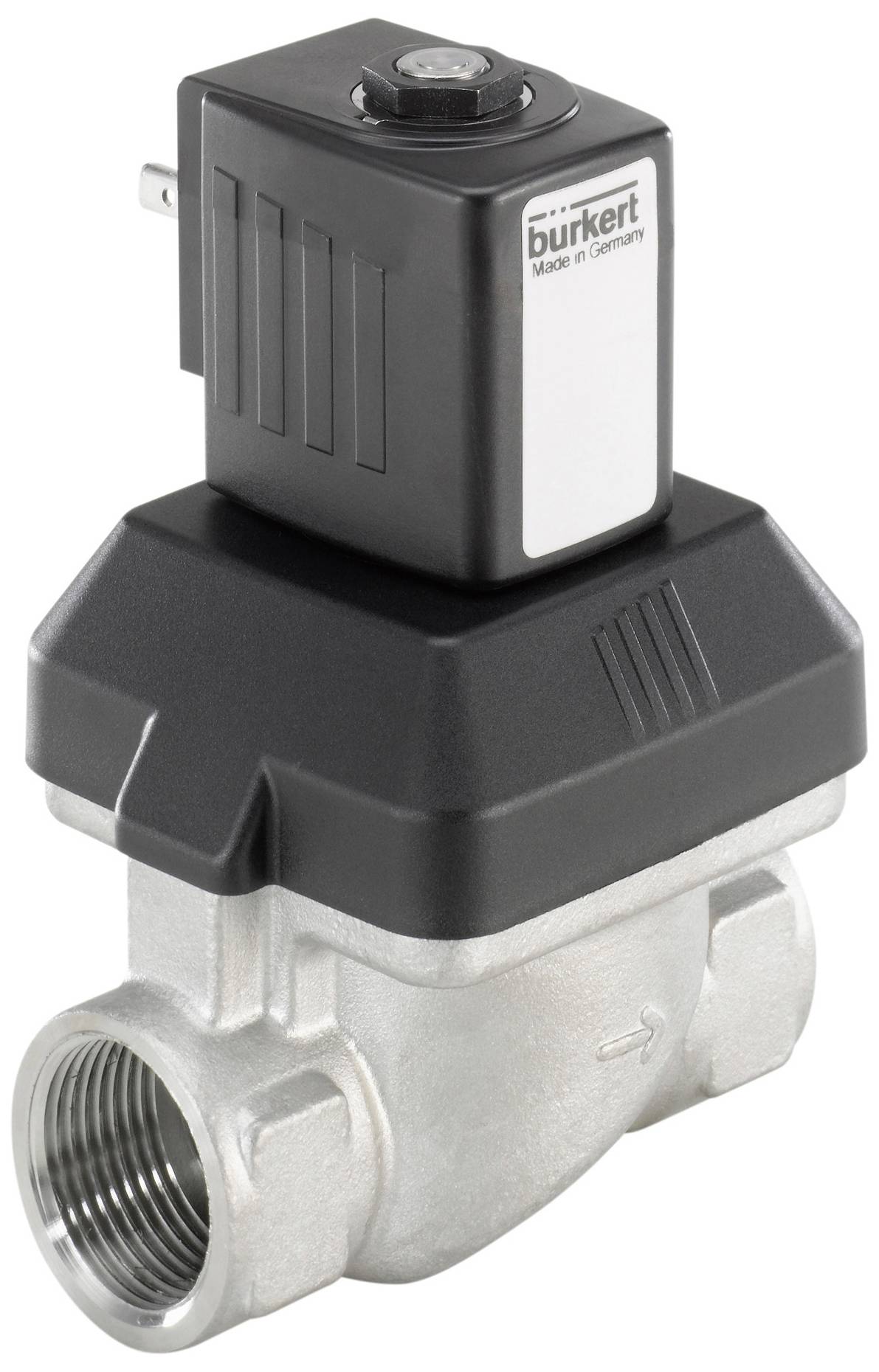

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 136,36 Kč / kus)

6 136,36 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil, servem řízený

Servem řízený membránový ventil až do jmenovitého průměru DN40
Membrána se svázanou pružinou otevře bez diferenčního tlaku
Tlumí a tlumí šum
Vysoký průtok v kompaktním provedení
Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop

Technické parametry

Těsnicí materiál - předřídicí těsnění: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál – vnější těsnění: EPDM (etylenpropylendienový kaučuk)
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 10
Tlak a teplota - teplota Medium min. -30 °C
Tlak a teplota - teplota média max Medium: 100 °C.
Tlak a teplota - teplotní prostředí min. -30 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
Elektrické připojení - zásuvka je součástí dodávky: Přiložena
Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00137943 - 2509
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 65 mm
Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
Charakteristiky přístroje - spínací čas otevření max.: 100 ms
Charakteristiky přístroje - doba sepnutí je max.: 400 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 50 ms
Přístrojové vlastnosti - doba spínání min.: 200 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Přístrojové vlastnosti - generace: EV
Vlastnosti zařízení - ovládání centrálního zamykání: Ano
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,1 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 13 mm
Jmenovitý průměr (kV) – kV (voda): 3,6 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/2 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: NPT
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: NPT
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Stupeň krytí - druh ochrany NEMA (max. Při vhodném připojení): NEMA 4X
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 40 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - zvláštnost cívky: Pro vysoké teploty
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - jmenovitý výkon DC: 10 W.
Cívka (jádro) KERN - snížený výkon DC: 10 W.
Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
Materiály - předřídicí materiál: PA (polyamid)
Materiály - sedadlo ventilu materiál: Nerezová ocel
Materiály - kryt ventilu materiál víka: Ušlechtilá ocel
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 10 W.
Typ schválení: ULUL
Typ povolení: UL listed

Kategorie produktu: servem řízený ventil

Provozní napětí: 24 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: nerezová ocel

Připojení: NPT 1/2

Provozní teplota: -30 °C (min)

Teplota média (rozsah): -30 do 100 °C

Číslo výrobce: 280454

Provozní tlak (min.): 0 bar

Min. provozní teplota: -30 °C

Těsnicí materiál: EPDM

Funkce: 2/2 zavřený monostabilní

Max. teplota média: 100 °C

Min. teplota média: -30 °C

Médium: Kapalná média

Jmenovitá vzdálenost: 13 mm

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -30 °C

Účinky: servo řízeno

Hodnota kv: 3.6 m³/h

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Provozní tlak (max.)

Materiál pouzdra

Kategorie produktu

Bürkert magnetický ventil 20004793 6213 24 V/AC G 1 1 ks

Objednací číslo:2482758

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V/AC

G 1

10 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

7 701,65 Kč^*

Bürkert magnetický ventil 20004795 6213 24 V G1 1/4 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks

Objednací číslo:3048011

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G1 1/4

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

7 888,43 Kč^*

Bürkert magnetický ventil 20008169 6213 24 V/AC, 24 V/DC G1 1/2 1 ks

Objednací číslo:2482759

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V/AC

G1 1/2

10 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

12 271,90 Kč^*

Bürkert magnetický ventil 20008170 6213 24 V/AC, 24 V/DC G 2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks

Objednací číslo:2482760

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V/AC

G 2

mosaz

magnetický ventil

Min.: 1

Násobky: 1

13 263,64 Kč^*

Bürkert magnetický ventil 231578 6213 12 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:3046807

Doručení: Po 26. 10.

1 KsConrad Electronic

12 V

G 1/2

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

3 136,36 Kč^*

Bürkert magnetický ventil 239869 6213 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:3047181

Doručení: Po 26. 10.

10 KsConrad Electronic

24 V

G 3/4

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

4 230,58 Kč^*

Bürkert magnetický ventil 241792 6213 230 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:3047184

Doručení: Po 26. 10.

30 KsConrad Electronic

230 V

G 1/2

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

3 161,16 Kč^*

Bürkert magnetický ventil 243027 6213 230 V G 3/8 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřený 1 ks

Objednací číslo:3046869

Doručení: Po 26. 10.

1 KsConrad Electronic

230 V

G 3/8

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

2 665,29 Kč^*

Bürkert magnetický ventil 246249 6213 24 V G 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks

Objednací číslo:3046975

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 3/8

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

2 503,31 Kč^*

Bürkert magnetický ventil 246252 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:3046905

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 1/2

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

3 081,82 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047009 Bürkert servem řízený ventil 280454 6213 24 V NPT 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047009 Bürkert servem řízený ventil 280454 6213 24 V NPT 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Popis

Ventil 6213 EV je membránový ventil řízený servem řady S.EV. Spojka membrány podporuje otevření ventilu. Ve standardním provedení je ventil vhodný pro použití v kapalinách. K úplnému otevření je zapotřebí minimální diferencový tlak. Pro použití v plynu a vakuu je k dispozici samostatné provedení (HP00), které otevře ventil bez diferenčního tlaku. Podle různých aplikací jsou k dispozici různé membránové materiály. Kryt zahrnuje mosaz, nerezovou ocel a červený litina. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Pro snížení elektrického příkonu během provozu jsou cívky vybaveny integrovanou technologií Kick and Drop Elektronik.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
