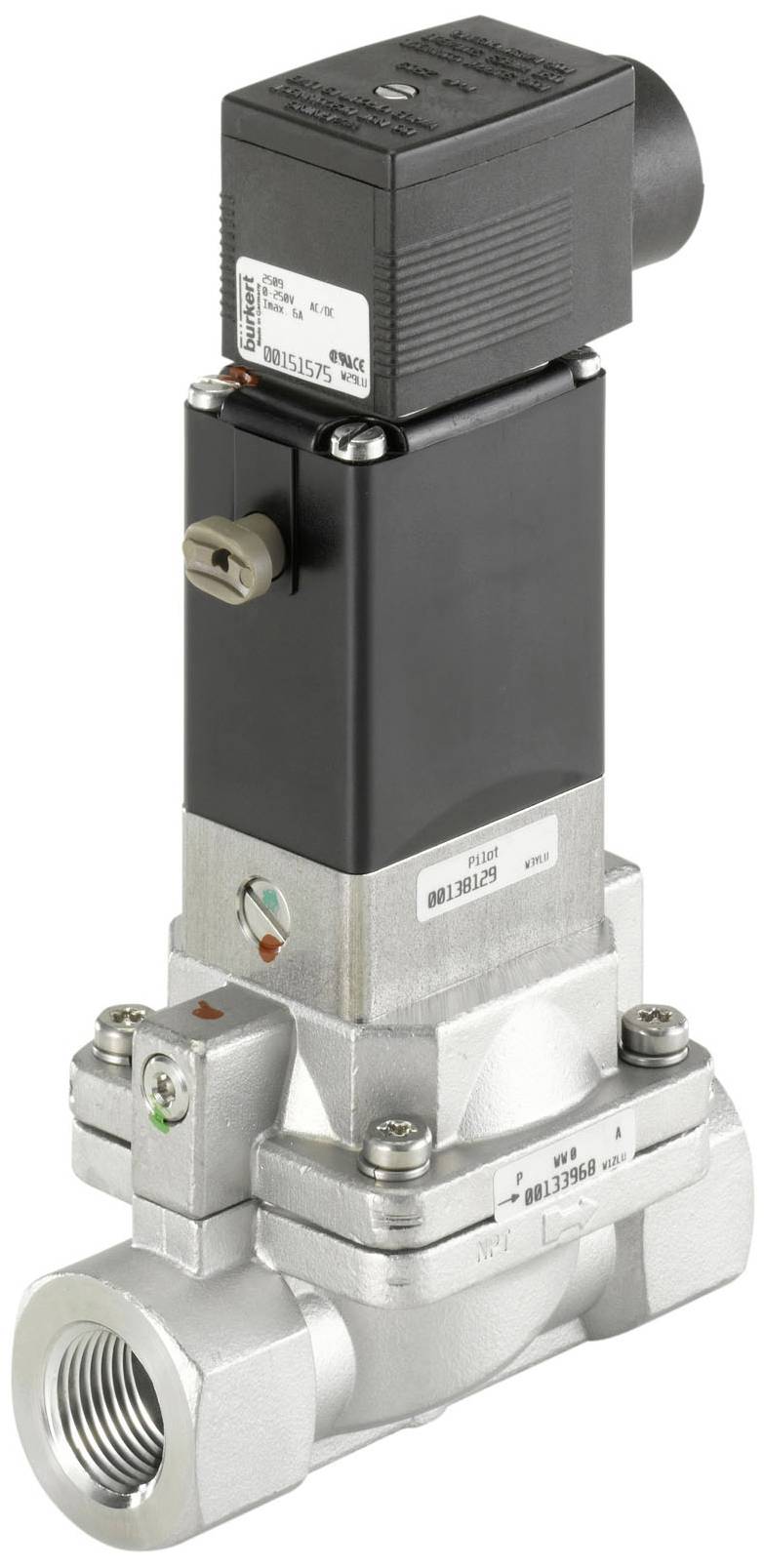

Ilustrační obrázek
Bürkert servem řízený ventil 20008301 5282 48 V 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (33 152,89 Kč / kus)
33 152,89 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil; servem řízený
- Membránový ventil řízený servem až do jmenovitého průměru DN 65
- Dělicí membrána pro agresivní a znečištěná média
- Nastavitelná doba sepnutí a otevření
- Provedení chráněné proti explozi (kat. 2)
- Snadné ovládání rukou
Technické parametry
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: 0 °C.
- Tlak a teplota - teplota média max Medium: 90 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 0,2 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
- Elektrické připojení - zásuvka je součástí dodávky: Přiložena
- Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00314802 - 2518
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - poloha elektrického připojení: Nahoře
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Elektrické připojení - elektrické připojení polarita: Nerelevantní
- Přístrojové vlastnosti - montážní délka 126 mm
- Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
- Charakteristiky přístroje - spínací čas otevření max.: 800 ms
- Charakteristiky přístroje - doba sepnutí je max.: 4.000 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Sklopná kotva
- Charakteristiky přístroje - obsluha: Servoově řízená
- Vlastnosti zařízení - oddělení médií: Ano
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 100 ms
- Přístrojové vlastnosti - doba spínání min.: 1.000 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 22.000 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 2 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 32 mm
- Jmenovitý průměr (kV) – kV (voda): 20 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1 1/4 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1 1/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1 1/4
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 48 V.
- Napětí - napětí max / jmenovité napětí: 48 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - zapínací výkon AC: 30 v
- A
- Cívka (jádro) KERN - jmenovitý výkon AC: 15 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
- Materiály - předřídicí materiál průtokoměru: Ušlechtilá ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Tlačítko
- Způsob činnosti - aretace ručního ovládání: Ano
- Jmenovitý výkon: 8 W.
- Napětí frekvence 50/60 Hz
- Kategorie produktu
servem řízený ventil
- Provozní napětí
48 V
- Provozní tlak (max.)
0.2 bar
- Teplota média (rozsah)
0 do 90 °C
- Číslo výrobce
20008301
- Max. teplota média
90 °C
- Min. teplota média
0 °C
IP65
- Max. okolní teplota
55 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3048022 Bürkert servem řízený ventil 20008301 5282 48 V 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3048022 Bürkert servem řízený ventil 20008301 5282 48 V 1 ks
Popis
Ventil 5282 je membránový ventil řízený servem. Pro funkci ventilu je nutný minimální diferenční tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Nabídka je doplněna o provedení z nerezové oceli. Jednoduchým otočením 3/2cestného vstupu ventilu na armatuře lze změnit způsob působení NC na NO. Magnetické cívky jsou chemicky odolné epoxidové. Pro uvedení do provozu a zkoušku je 5282 vybaveno ručním ovládání. NEMA 4X je na požádání k dispozici.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
