Name: Bürkert servem řízený ventil 172273 5282 230 V G 2 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 3046899
Availability: InStock

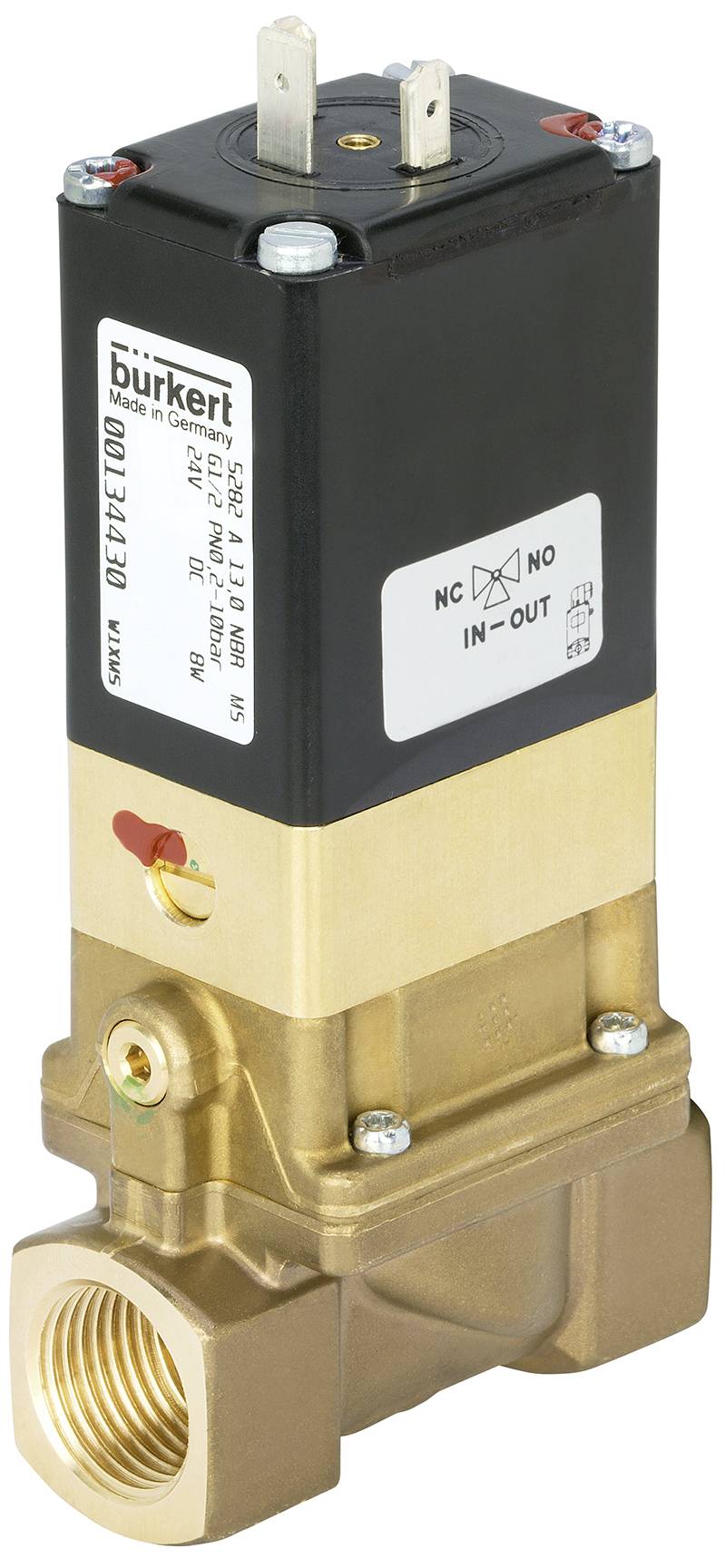

Ventil s černým a zlatým pouzdrem, horní část se dvěma kovovými kontakty, štítek na boku s technickými specifikacemi.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (18 900,00 Kč / kus)

18 900,00 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil; servem řízený

Membránový ventil řízený servem až do jmenovitého průměru DN 65
Dělicí membrána pro agresivní a znečištěná média
Nastavitelná doba sepnutí a otevření
Provedení chráněné proti explozi (kat. 2)
Snadné ovládání rukou

Technické parametry

Těsnicí materiál - předřídicí jednotka těsnění: NBR (nitrilový kaučuk)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
Tlak a teplota - teplota Medium min: 0 °C.
Tlak a teplota - teplota média max Medium: 80 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. 0,2 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - poloha elektrického připojení: Nahoře
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Elektrické připojení - elektrické připojení polarita: Nerelevantní
Přístrojové vlastnosti - montážní délka 164 mm
Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
Charakteristiky přístroje - spínací čas otevření max.: 800 ms
Charakteristiky přístroje - doba sepnutí je max.: 4.000 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Sklopná kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ano
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 100 ms
Přístrojové vlastnosti - doba spínání min.: 1.000 ms
Charakteristiky přístroje - analytické provedení: Ne
Vlastnosti zařízení - nastavení doby otevření ventilu: Ano
Vlastnosti zařízení - nastavení doby uzavření ventilu: Ano
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Charakteristiky přístroje - spínací zobrazení: Elektrická
Jmenovitý průměr (kV) – hodnota QNn (plyn): 43.000 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 2 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 50 mm
Jmenovitý průměr (kV) – kV (voda): 40 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 2 palce
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 označení závitu: 2
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - zapínací výkon AC: 30 v
A
Cívka (jádro) KERN - jmenovitý výkon AC: 15 v
A
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Materiály - předřídicí materiál průtokoměru: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Tlačítko
Způsob činnosti - aretace ručního ovládání: Ano
Jmenovitý výkon: 8 W.
Napětí frekvence 50/60 Hz

Kategorie produktu: servem řízený ventil

Provozní napětí: 230 V

Provozní tlak (max.): 0.2 bar

Materiál pouzdra: mosaz

Připojení: G 2

Provozní teplota: 0 °C (min)

Teplota média (rozsah): 0 do 80 °C

Číslo výrobce: 172273

Provozní tlak (min.): 0.2 bar

Min. provozní teplota: 0 °C

Těsnicí materiál: nitrilový kaučuk

Funkce: 3/2 zavřený monostabilní

Max. teplota média: 80 °C

Min. teplota média: 0 °C

Médium: agresivní média

Jmenovitá vzdálenost: 50 mm

Vlastnosti: lze otočit

Délka: 164 mm

QNn hodnota: 43.000 l/min

: IP65

Max. okolní teplota: 55 °C

Účinky: servo řízeno

Hodnota kv: 40 m³/h

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Materiál pouzdra

Kategorie produktu

Bürkert membránový ventil 134432 5282 110 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2350846

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

4 569,42 Kč^*

Bürkert membránový ventil 134436 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2350847

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 3/4

mosaz

membránový ventil

Min.: 1

Násobky: 1

6 293,39 Kč^*

Bürkert membránový ventil 134440 5282 110 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks

Objednací číslo:2350848

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1

mosaz

membránový ventil

Min.: 1

Násobky: 1

8 723,14 Kč^*

Bürkert membránový ventil 134444 5282 110 V G1 1/4 Jmenovitá vzdálenost 32 mm servo řízeno 1 ks

Objednací číslo:2350764

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G1 1/4

mosaz

membránový ventil

Min.: 1

Násobky: 1

11 486,78 Kč^*

Bürkert membránový ventil 134448 5282 110 V G1 1/2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks

Objednací číslo:2350849

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G1 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

13 657,02 Kč^*

Bürkert membránový ventil 134452 5282 110 V G 2 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Objednací číslo:2350850

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 2

mosaz

membránový ventil

Min.: 1

Násobky: 1

17 048,76 Kč^*

Bürkert membránový ventil 134456 5282 110 V spojka G 2 1/2 Jmenovitá vzdálenost 65 mm servo řízeno 1 ks

Objednací číslo:2350895

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

spojka G 2 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

21 825,62 Kč^*

Bürkert membránový ventil 134460 5282 110 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2350762

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

6 243,80 Kč^*

Bürkert membránový ventil 134464 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2350851

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 3/4

mosaz

membránový ventil

Min.: 1

Násobky: 1

8 015,70 Kč^*

Bürkert membránový ventil 134468 5282 110 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks

Objednací číslo:2350896

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1

mosaz

membránový ventil

Min.: 1

Násobky: 1

10 495,04 Kč^*

Ke stažení

List technických údajů

List technických údajů 3046899 Bürkert servem řízený ventil 172273 5282 230 V G 2 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3046899 Bürkert servem řízený ventil 172273 5282 230 V G 2 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Popis

Ventil 5282 je membránový ventil řízený servem. Pro funkci ventilu je nutný minimální diferenční tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Nabídka je doplněna o provedení z nerezové oceli. Jednoduchým otočením 3/2cestného vstupu ventilu na armatuře lze změnit způsob působení NC na NO. Magnetické cívky jsou chemicky odolné epoxidové. Pro uvedení do provozu a zkoušku je 5282 vybaveno ručním ovládání. NEMA 4X je na požádání k dispozici.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
