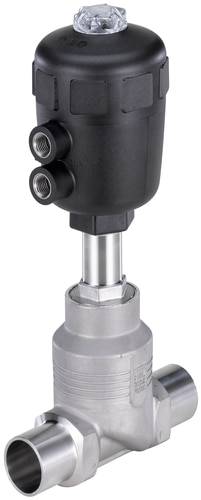

Ilustrační obrázek
Bürkert pneumaticky řízený ventil 146325 2012 G 1/4 Jmenovitá vzdálenost 32 mm v klidové poloze uzavřen mechanickou pruž
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (16 916,53 Kč / kus)
16 916,53 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2Wege-Geradsitzventil pro média až +180 °C, kryt z nerezové oceli
- Pro média až +180 °C
- Dlouhodobá životnost:
- Optická indikace polohy spínače sériově
- Otočná hnací hlava k vyrovnání řídicí připojení vzduchu
- Minimální řídicí spotřeba vzduchu díky full tělo
- Rozsáhlé pohon velký výběr umožňuje optimální ekonomický pohon kombinací
- Při Schliessschlagarm kapaliny Anstromung pod sedadlo
- Kompaktní Geradsitzventil
- Materiál krytu: jemné litina 316L
Technické parametry
- Jmenovitý průměr 32 mm
- Velikost pohonu Ø 80 mm
- Kv-Wert 19,5 m³/h
- Řídicí tlak 5,0 až 10 bar
- 15 bar max. Provozní tlak až +180 °C
- Teplota média -10 až +180 °C
- Okolní teplota -10 až +60 °C
- Kategorie produktu
pneumaticky řízený ventil
- Provozní tlak (max.)
15 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/4
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do +180 °C
- Číslo výrobce
146325
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
PTFE
- Funkce
2/2-cestný
- Hmotnost
3.700 kg
- Max. teplota média
+180 °C
- Min. teplota média
-10 °C
- Jmenovitá vzdálenost
32 mm
- Vlastnosti
lze otočit
- V
294 mm
- Délka
140 mm
- Řídicí tlak (max.)
10 bar
- Řídicí tlak (min.)
5 bar
- Max. okolní teplota
+60 °C
- Min. okolní teplota
-10 °C
- Účinky
v klidové poloze uzavřen mechanickou pružinou
- Hodnota kv
325 l/min
Ke stažení
List technických údajů
List technických údajů 624173 Bürkert pneumaticky řízený ventil 146325 2012 G 1/4 Jmenovitá vzdálenost 32 mm v klidové poloze uzavřen mechanickou pruž
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 624173 Bürkert pneumaticky řízený ventil 146325 2012 G 1/4 Jmenovitá vzdálenost 32 mm v klidové poloze uzavřen mechanickou pruž
Popis
To fremdgesteuerte Geradsitzventil se skládá z pneumaticky probíhajících písty pohon a 2cestný ventil. Osvědčená selbstnachstellende a bezúdržbové Stopfbuchspackung zaručuje vysokou těsněností a dlouhou životnost.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2Wege-Geradsitzventill s Anstromung pod sedadlo
- Svařovací připojení podle DIN 11850 řada 2
- Pružinová uzavřený
- Materiál krytu: jemné lité oceli 316L
- Jmenovitý tlak PN 25 (kryt tlačítka stupeň)
- Pohon materiál polyamid
- Těsnicí materiál PTFE
- Univerzálně použitelný pro kapaliny, plyny a páře
- Max. viskozita 600 mm²/s
- PTFE stopfbuchse V-kroužky s pružinovým kompenzace
- Montážní poloha libovolně, nejlépe pohon nahoru
- Řídicí medium vzduchu a neutrální plyny
- Řídicí připojení vzduchu G 1/4"
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
