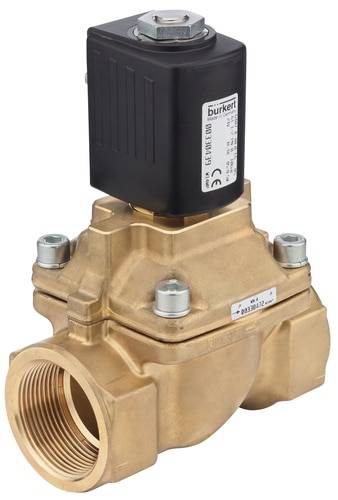

Ilustrační obrázek
Bürkert pístový ventil 348883 6407 24 V NPT 1/2 objímka Jmenovitá vzdálenost 13 mm nucené řízení 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (10 495,04 Kč / kus)
10 495,04 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Servem řízený 2/2cestný pístový ventil
- Servořízený pístový ventil až do jmenovitého rozpětí DN50; bezpečné otevírání pomocí pevně spárovaného pístového systému bez diferenčního tlaku; nevibrující, prostrčený systém cívek; provedení chráněné proti výbuchu; energeticky úsporná dvojitá technologie v provedení „Kick“ a „Drop“
Technické parametry
- Typ pohonu: Zdvihací kotva
- Hlavní princip funkce ventilu: Sedací ventil
- Spínací funkce: Zapnuto/vypnuto
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Max. Jmenovitý tlak (kapalina): 10 bar
- Materiál ventilového sedlu: Mosaz
- Střídavé napětí: Ano
- Stejnosměrné napětí: Ano
- Napětí baterie: Ano
- Jmenovitý výkon: 85 W
- Druh cívky: Nasunutý
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Velikost cívky: 42 mm
- Otevření spínacího času: 100 ms - 200 ms
- Spínací doba: 300 ms - 500 ms
- Výroba ventilů: Kompletní ventil
- Spínací výkon AC: 85 VA
- Napětí frekvence 50/60 Hz
- Kategorie produktu
pístový ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
mosaz
- Připojení
NPT 1/2 objímka
- Provozní médium
Kapalina
- Teplota média (rozsah)
-40 do +150 °C
- Číslo výrobce
348883
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
PTFE
grafit
- Funkce
2/2-cestný
- Max. teplota média
+150 °C
- Min. teplota média
-40 °C
- Médium
plyny
- Jmenovitá vzdálenost
13 mm
- Vlastnosti
spojka
- Délka
65 mm
- QNn hodnota
3.65 l/min
IP65
- Max. okolní teplota
+45 °C
- Účinky
nucené řízení
- Hodnota kv
3.4
Ke stažení
List technických údajů
List technických údajů 2351834 Bürkert pístový ventil 348883 6407 24 V NPT 1/2 objímka Jmenovitá vzdálenost 13 mm nucené řízení 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2351834 Bürkert pístový ventil 348883 6407 24 V NPT 1/2 objímka Jmenovitá vzdálenost 13 mm nucené řízení 1 ks
Popis
Ventil 6407 je servem řízený pístový ventil. Pevné spojení pilotního ventilu a pístu umožňuje otevření ventilu bez diferenčního tlaku. Jako pístový ventil je typ 6407 vhodný zejména pro plyn a páru, a také pro kapaliny s nízkou provozní teplotou pod 0 °C. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Cívky jsou chemicky odolné epoxidové. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
