Name: Bürkert pístový ventil 348868 6407 24 V NPT 3/4 objímka Jmenovitá vzdálenost 20 mm nucené řízení 1 ks
Brand: Bürkert
SKU: 2351835
Availability: InStock

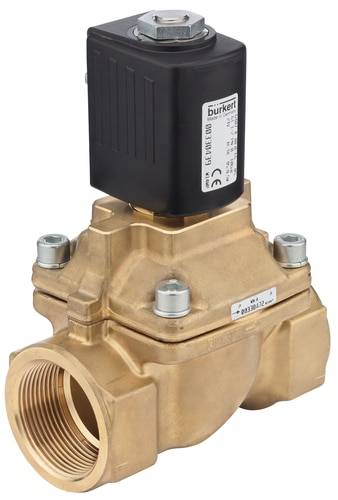

Mosazný elektromagnetický ventil s černým obdélníkovým pouzdrem nahoře, který se používá v průmyslových zařízeních pro regulaci průtoku.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 610,74 Kč / kus)

12 610,74 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Servem řízený 2/2cestný pístový ventil

Servořízený pístový ventil až do jmenovitého rozpětí DN50; bezpečné otevírání pomocí pevně spárovaného pístového systému bez diferenčního tlaku; nevibrující, prostrčený systém cívek; provedení chráněné proti výbuchu; energeticky úsporná dvojitá technologie v provedení „Kick“ a „Drop“

Technické parametry

Typ pohonu: Zdvihací kotva
Hlavní princip funkce ventilu: Sedací ventil
Spínací funkce: Zapnuto/vypnuto
Fluidní připojení k potrubí počet: 2
Funkce ventilu počet spínacích poloh: 2
Proudění: Nad sedadlem
Max. Jmenovitý tlak (kapalina): 10 bar
Materiál ventilového sedačce: Nerezová ocel
Stejnosměrné napětí: Ano
Napětí baterie: Ano
Jmenovitý výkon: 28 W
Druh cívky: Nasunutý
Materiál cívky (obalování): EP (epoxidová pryskyřice)
Velikost cívky: 65 mm
Otevření spínacího času: 100 ms - 200 ms
Spínací doba: 300 ms - 500 ms
Výroba ventilů: Kompletní ventil

Kategorie produktu: pístový ventil

Provozní napětí: 24 V

Provozní tlak (max.): 10 bar

Materiál pouzdra: mosaz

Připojení: NPT 3/4 objímka

Provozní médium: Kapalina

Teplota média (rozsah): -40 do +150 °C

Číslo výrobce: 348868

Provedení: Parní provedení

Provozní tlak (min.): 0 bar

Těsnicí materiál: PTFE
grafit

Max. teplota média: +150 °C

Min. teplota média: -40 °C

Médium: plyny

Jmenovitá vzdálenost: 20 mm

Vlastnosti: spojka

Délka: 100 mm

QNn hodnota: 6.1 l/min

: IP65

Max. okolní teplota: +45 °C

Účinky: nucené řízení

Hodnota kv: 5.7
