Name: Bürkert membránový ventil 349647 5282 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 2351750
Availability: InStock

Elektromagnetický ventil s kovovým tělem, kabelovým připojením a štítkem nahoře, určený pro průmyslové řídicí systémy.

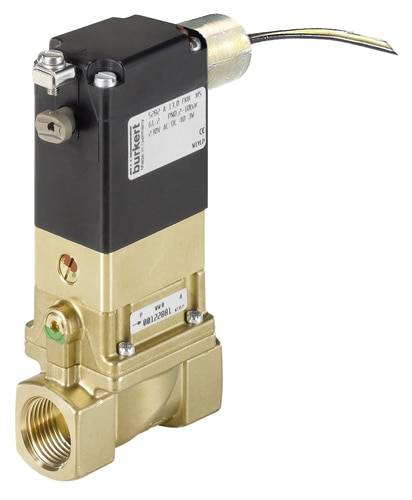

Ventil od Bürkert s mosazným tělesem a kabelovým připojením nahoře, vhodný pro průmyslové aplikace k řízení kapalin.

1/2

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 219,01 Kč / kus)

12 219,01 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil

Membránový ventil řízený servem až do jmenovitého rozpětí DN 65; oddělovací membrána pro agresivní a znečištěné média; individuální nastavení času sepnutí a otevření; provedení chráněné před výbuchem (kat. 2); snadné ruční ovládání

Technické parametry

Typ pohonu: Sklopná kotva
Hlavní princip funkce ventilu: Membránový ventil
Spínací funkce: Zapnuto/vypnuto
Mediační oddělení: Ano
Fluidní připojení k potrubí počet: 2
Funkce ventilu počet spínacích poloh: 2
Max. Jmenovitý tlak (kapalina): 10 bar
Střídavé napětí: Ano
Stejnosměrné napětí: Ano
Napětí baterie: Ano
Jmenovitý výkon: 40 W
Druh cívky: Šroubovaná v bloku
Materiál cívky (obalování): EP (epoxidová pryskyřice)
Otevření spínacího času: 100 ms - 800 ms
Spínací doba: 1 ms - 4 ms
Nastavení otevření ventilu: Ano
Nastavení doby uzavírání ventilu: Ano
Výroba ventilů: Kompletní ventil
Spínací výkon AC: 40 VA
Napětí frekvence 50/60 Hz
Funkce ventilu: Ruční aretace: Ano
Délka elektrického vedení 3 mm

Kategorie produktu: membránový ventil

Provozní napětí: 24 V

Provozní tlak (max.): 10 bar

Materiál pouzdra: mosaz

Připojení: G 3/4

Provozní médium: Kapalina

Teplota média (rozsah): 0 do +80 °C

Číslo výrobce: 349647

Provozní tlak (min.): 0.2 bar

Ovládání: Ruční ovládání; tlačítko

Těsnicí materiál: NBR

Funkce: 3/2-cestné

Hmotnost: 1.99 kg

Max. teplota média: +80 °C

Min. teplota média: 0 °C

Médium: agresivní média

Jmenovitá vzdálenost: 20 mm

Vlastnosti: lze otočit

Délka: 100 mm

QNn hodnota: 7 l/min

: IP65

Max. okolní teplota: +60 °C

Min. okolní teplota: -40 °C

Účinky: servo řízeno

Hodnota kv: 6.5

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Materiál pouzdra

Kategorie produktu

Bürkert membránový ventil 134432 5282 110 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2350846

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

4 569,42 Kč^*

Bürkert membránový ventil 134436 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2350847

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 3/4

mosaz

membránový ventil

Min.: 1

Násobky: 1

6 293,39 Kč^*

Bürkert membránový ventil 134440 5282 110 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks

Objednací číslo:2350848

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1

mosaz

membránový ventil

Min.: 1

Násobky: 1

8 723,14 Kč^*

Bürkert membránový ventil 134444 5282 110 V G1 1/4 Jmenovitá vzdálenost 32 mm servo řízeno 1 ks

Objednací číslo:2350764

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G1 1/4

mosaz

membránový ventil

Min.: 1

Násobky: 1

11 486,78 Kč^*

Bürkert membránový ventil 134448 5282 110 V G1 1/2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks

Objednací číslo:2350849

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G1 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

13 657,02 Kč^*

Bürkert membránový ventil 134452 5282 110 V G 2 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Objednací číslo:2350850

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 2

mosaz

membránový ventil

Min.: 1

Násobky: 1

17 048,76 Kč^*

Bürkert membránový ventil 134456 5282 110 V spojka G 2 1/2 Jmenovitá vzdálenost 65 mm servo řízeno 1 ks

Objednací číslo:2350895

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

spojka G 2 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

21 825,62 Kč^*

Bürkert membránový ventil 134460 5282 110 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2350762

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1/2

mosaz

membránový ventil

Min.: 1

Násobky: 1

6 243,80 Kč^*

Bürkert membránový ventil 134464 5282 110 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2350851

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 3/4

mosaz

membránový ventil

Min.: 1

Násobky: 1

8 015,70 Kč^*

Bürkert membránový ventil 134468 5282 110 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks

Objednací číslo:2350896

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1

mosaz

membránový ventil

Min.: 1

Násobky: 1

10 495,04 Kč^*

Ke stažení

List technických údajů

List technických údajů 2351750 Bürkert membránový ventil 349647 5282 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2351750 Bürkert membránový ventil 349647 5282 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Popis

Ventil 5282 je membránový ventil řízený servem. Pro funkci ventilu je nutný minimální diferenční tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Nabídka je doplněna o provedení z nerezové oceli. Jednoduchým otočením 3/2cestného ventilu předřídícího na armatuře lze změnit způsob působení NC na NO. Magnetické cívky jsou chemicky odolné epoxidové. Pro uvedení do provozu a zkoušku je 5282 vybaveno ručním ovládání. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a a pouzdrem z nerezové oceli jsou splněny požadavky NEMA 4X.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
