Name: Bürkert membránový ventil 273626 6213 24 V NPT 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 2351129
Availability: InStock

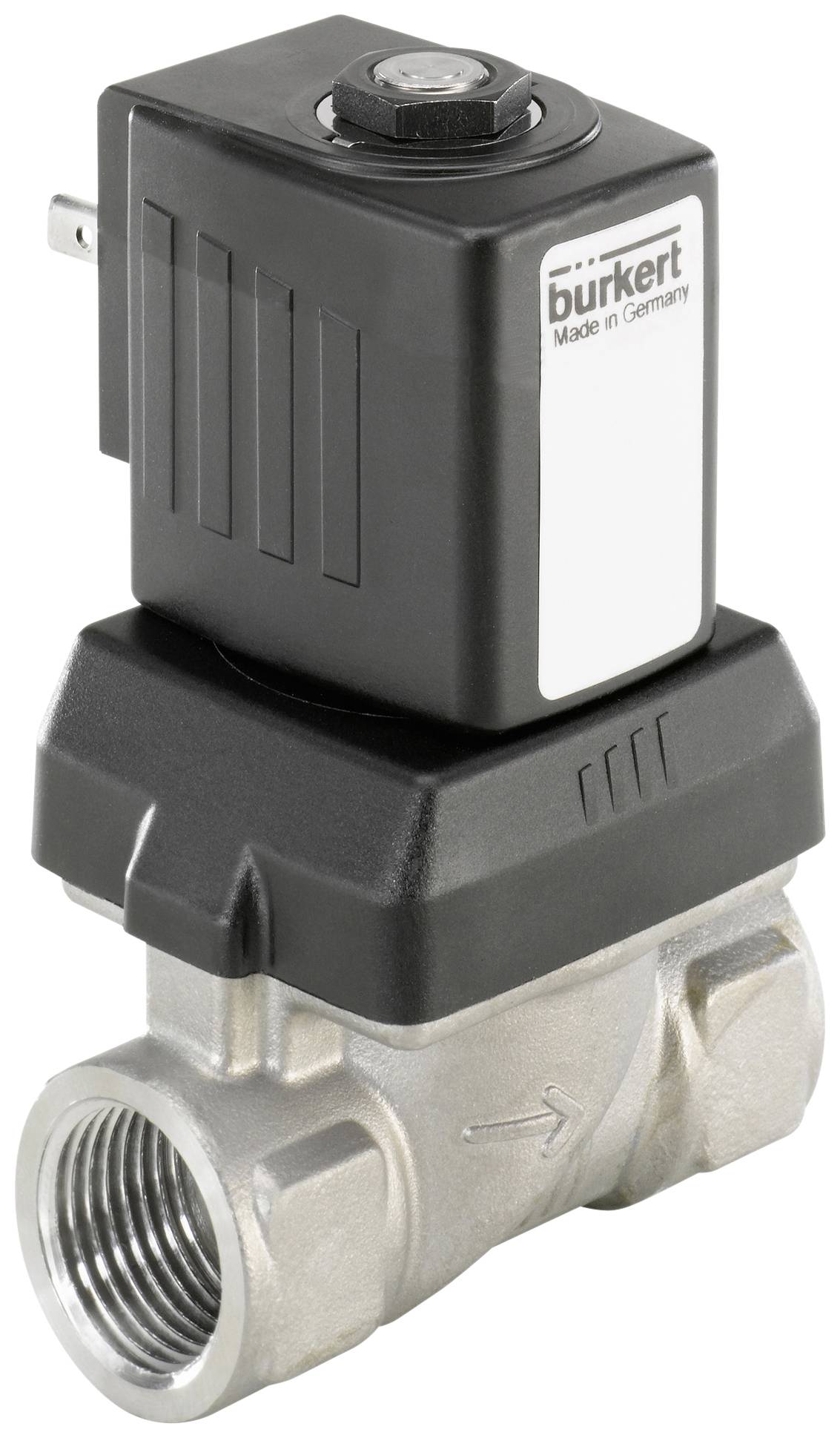

Elektromagnetický ventil s černým pouzdrem a kovovými přípoji. Šipka značí směr proudění.

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 544,63 Kč / kus)

4 544,63 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil

Membránový ventil řízený servem až do jmenovité šířky DN40; membrána vázaná na pružiny se otevře bez diferenčního tlaku; tlumí uzavírací a nehlučný; velmi malý průtok v kompaktním provedení; energeticky úsporná technologie dvojitého cívkového typu v provedení Kick and Drop

Technické parametry

Typ pohonu: Zdvihací kotva
Hlavní princip funkce ventilu: Membránový ventil
Spínací funkce: Zapnuto/vypnuto
Fluidní připojení k potrubí počet: 2
Funkce ventilu počet spínacích poloh: 2
Proudění: Nad sedadlem
Max. Jmenovitý tlak (kapalina): 10 bar
Materiál ventilového sedačce: Nerezová ocel
Stejnosměrné napětí: Ano
Napětí baterie: Ano
Jmenovitý výkon: 10 W
Druh cívky: Nasunutý
Materiál cívky (obalování): EP (epoxidová pryskyřice)
Velikost cívky: 40 mm
Otevření spínacího času: 10 ms - 30 ms
Spínací doba: 100 ms - 150 ms
Výroba ventilů: Kompletní ventil

Kategorie produktu: membránový ventil

Provozní napětí: 24 V

Provozní tlak (max.): 10 bar

Materiál pouzdra: nerezová ocel

Připojení: NPT 3/8

Provozní médium: Kapalina

Teplota média (rozsah): 0 do +120 °C

Číslo výrobce: 273626

Provozní tlak (min.): 0 bar

Těsnicí materiál: FKM

Funkce: 2/2-cestný

Hmotnost: 0.5 kg

Max. teplota média: +120 °C

Min. teplota média: 0 °C

Médium: Kapalná média

Jmenovitá vzdálenost: 10 mm

Vlastnosti: elektricky ovládaný

Délka: 50 mm

: IP65

Max. okolní teplota: +55 °C

Min. okolní teplota: 0 °C

Účinky: servo řízeno

Hodnota kv: 1.9

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Materiál pouzdra

Bürkert membránový ventil 178899 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2351349

Doručení: Po 26. 10.

10 KsConrad Electronic

24 V

G 1/2

mosaz

Min.: 1

Násobky: 1

3 057,02 Kč^*

Bürkert membránový ventil 178900 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2351348

Okamžité doručení: St 21. 10.

6 KsConrad Electronic

24 V

G 1/2

mosaz

Min.: 1

Násobky: 1

3 081,82 Kč^*

Bürkert membránový ventil 178902 6213 230 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2351351

Doručení: Po 26. 10.

20 KsConrad Electronic

230 V

G 1/2

mosaz

Min.: 1

Násobky: 1

3 057,02 Kč^*

Bürkert membránový ventil 178906 6213 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351350

Doručení: Po 26. 10.

10 KsConrad Electronic

24 V

G 3/4

mosaz

Min.: 1

Násobky: 1

4 103,31 Kč^*

Bürkert membránový ventil 178907 6213 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351352

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 3/4

mosaz

Min.: 1

Násobky: 1

3 946,28 Kč^*

Bürkert membránový ventil 178908 6213 230 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351344

Doručení: Po 26. 10.

15 KsConrad Electronic

230 V

G 3/4

mosaz

Min.: 1

Násobky: 1

4 103,31 Kč^*

Bürkert membránový ventil 178909 6213 24 V G 1 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351345

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 1

mosaz

Min.: 1

Násobky: 1

4 309,92 Kč^*

Bürkert membránový ventil 178910 6213 24 V G 1 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351346

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 1

mosaz

Min.: 1

Násobky: 1

4 128,10 Kč^*

Bürkert membránový ventil 178911 6213 230 V G 1 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351347

Doručení: Po 26. 10.

5 KsConrad Electronic

230 V

G 1

mosaz

Min.: 1

Násobky: 1

4 309,92 Kč^*

Bürkert membránový ventil 189592 6213 230 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351353

Doručení: Po 26. 10.

1 KsConrad Electronic

230 V

G 3/4

mosaz

Min.: 1

Násobky: 1

4 491,74 Kč^*

Ke stažení

List technických údajů

List technických údajů 2351129 Bürkert membránový ventil 273626 6213 24 V NPT 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2351129 Bürkert membránový ventil 273626 6213 24 V NPT 3/8 Jmenovitá vzdálenost 10 mm servo řízeno 1 ks

Popis

Ventil 6213 EV je membránový ventil řízený servem řady S.EV. Spojka membrány podporuje otevření ventilu. Ve standardním provedení je ventil vhodný pro použití v kapalinách. K úplnému otevření je zapotřebí minimální diferencový tlak. Pro použití v plynu a vakuu je k dispozici samostatné provedení (HP00), které otevře ventil bez diferenčního tlaku. Podle různých aplikací jsou k dispozici různé membránové materiály. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Nabídka je doplněna variantou z nerezové oceli. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky.
Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65 - ve spojení s krytem z nerezové oceli NEMA 4X.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
