Name: Bürkert magnetický ventil 467522 6013 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3047336
Availability: InStock

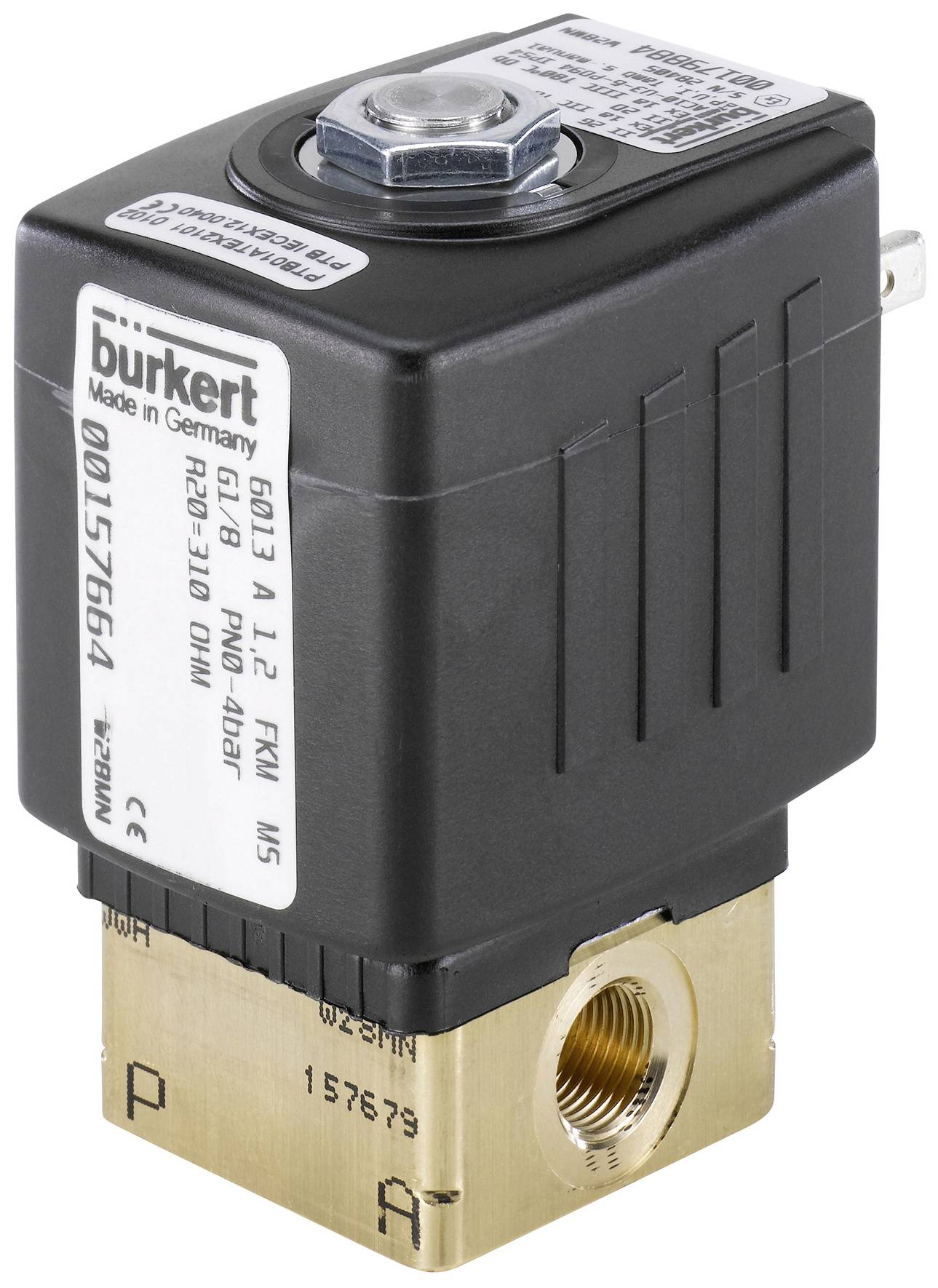

Elektromagnetický ventil značky Bürkert s černým pouzdrem a mosaznou přípojkou. Informace o modelu a tlaku jsou vytištěny přímo na ventilu.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 437,19 Kč / kus)

2 437,19 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil, přímý

Přímý a kompaktní ventil až do jmenovitého rozpětí DN 6,0
Přišroubovaný rozpěkový systém odolný proti vibracím
Provedení s ochranou proti explozi
K dispozici je energeticky úsporný režim Kick and Drop

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál – vnější těsnění: EPDM (etylenpropylendienový kaučuk)
Tlak a teplota - teplota Medium min. -30 °C
Tlak a teplota - teplota média max Medium: 100 °C.
Tlak a teplota - teplotní prostředí min. -30 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 1,5 bar
Tlak a teplota - jmenovitý tlak max (plyn): 1,5 bar
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 20 ms
Charakteristiky přístroje - doba sepnutí je max.: 30 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
Jmenovitý průměr (kV) – kV (voda): 0,3 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/32 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 32 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - zvláštnost cívky: Pro vysoké teploty
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - jmenovitý výkon DC: 9 W.
Cívka (jádro) KERN - snížený výkon DC: 9 W.
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 8 W.
SCHVÁLENÍ TYPU: UL, CSAUL, CSA
Typ povolení: UR komponentní, Class 3221-01 Electrically Operator Valves - Canada

Kategorie produktu: magnetický ventil

Provozní napětí: 24 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 1/4

Provozní teplota: -30 °C (min)

Teplota média (rozsah): -30 do 100 °C

Číslo výrobce: 467522

Provozní tlak (min.): 0 bar

Min. provozní teplota: -30 °C

Těsnicí materiál: EPDM

Funkce: 2/2-cestný

Max. teplota média: 100 °C

Min. teplota média: -30 °C

Jmenovitá vzdálenost: 4 mm

Vlastnosti: příruba

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -30 °C

Účinky: přímočinný

Hodnota kv: 0.3 m³/h

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Provozní tlak (max.)

Materiál pouzdra

Kategorie produktu

Bürkert kloubový ventil 41037 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350701

Doručení: Po 26. 10.

10 KsConrad Electronic

24 V

G 1/4

6 bar

nerezová ocel

kloubový ventil

Min.: 1

Násobky: 1

7 205,79 Kč^*

Bürkert kloubový ventil 41112 330 110 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350702

Doručení: Po 26. 10.

10 KsConrad Electronic

110 V

G 1/4

10 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41124 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350703

Doručení: Po 26. 10.

15 KsConrad Electronic

230 V

G 1/4

10 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 726,45 Kč^*

Bürkert kloubový ventil 41136 330 110 V G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks

Objednací číslo:2350704

Doručení: Po 26. 10.

1 KsConrad Electronic

110 V

G 1/4

16 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41144 330 110 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350705

Doručení: Po 26. 10.

20 KsConrad Electronic

110 V

G 1/4

10 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41157 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2351277

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 1/4

6 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41158 330 24 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350706

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 1/4

6 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41163 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350707

Doručení: Po 26. 10.

10 KsConrad Electronic

230 V

G 1/4

6 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Bürkert kloubový ventil 41526 330 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350708

Doručení: Po 26. 10.

1 KsConrad Electronic

230 V

G 1/4

10 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 491,74 Kč^*

Bürkert kloubový ventil 41527 330 42 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Objednací číslo:2350709

Doručení: Po 26. 10.

1 KsConrad Electronic

42 V

G 1/4

10 bar

mosaz

kloubový ventil

Min.: 1

Násobky: 1

4 152,89 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047336 Bürkert magnetický ventil 467522 6013 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047336 Bürkert magnetický ventil 467522 6013 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Popis

Ventil 6013 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Pro snížení elektrického příkonu během provozu jsou k dispozici cívky Kick a Drop.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
