Name: Bürkert magnetický ventil 369190 6430 230 V G 1/2 Jmenovitá vzdálenost 12 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 3047969
Availability: InStock

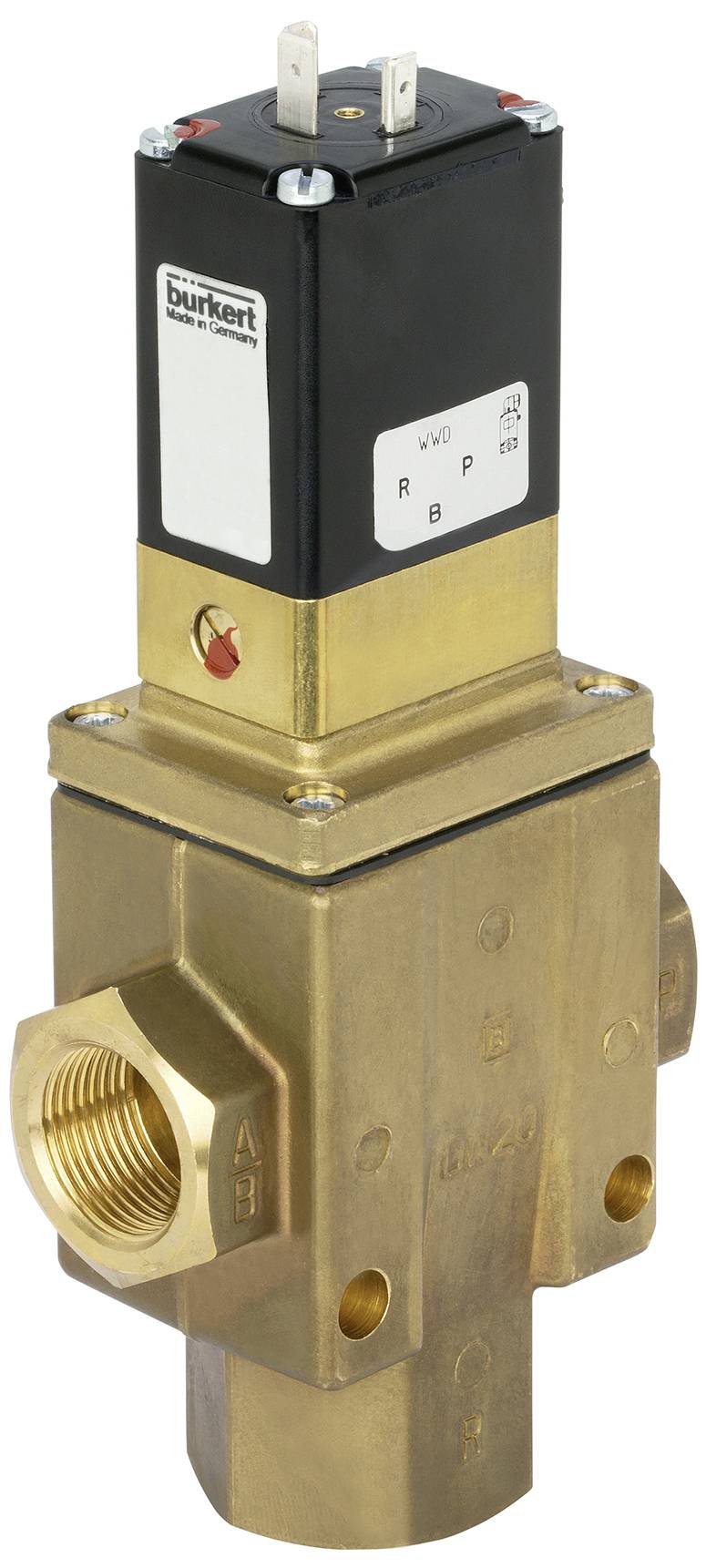

Elektrický mosazný elektromagnetický ventil s černým obdélníkovým krytem nahoře. Vhodný pro řízení v potrubních systémech.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 809,09 Kč / kus)

10 809,09 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: 0 °C.
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí min.: 0 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 1 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 12 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - poloha elektrického připojení: Nahoře
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 76 mm
Přístrojové vlastnosti - hlavní ventil principu: Písty
Charakteristiky přístroje - spínací čas otevření max.: 30 ms
Charakteristiky přístroje - doba sepnutí je max.: 60 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Sklopná kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ano
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 23 ms
Přístrojové vlastnosti - doba spínání min.: 45 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 2.800 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 12 mm
Jmenovitý průměr (kV) – kV (voda): 2,6 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 7/16 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 3/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: Pozitivní: 0 %
Tolerance napětí: 0 %
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - jmenovitý výkon DC: 8 W.
Cívka (jádro) KERN - snížený výkon DC: 8 W.
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Materiály - předřídicí materiál průtokoměru: Mosaz
Materiály - sedadlo ventilu materiál: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: D - v klidové poloze otevřený - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená D - v klidové poloze - tlaková přípojka 1 (P/NO) po pracovní přípojce 2 (B/OUT), přípojka 3 (R/NC) uzavřená
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Otočná páčka a hlavice tlačítka
Způsob činnosti - aretace ručního ovládání: Ano
Způsob použití - ruční ovládání šroubovací štěrbiny: Ne
Jmenovitý výkon: 8 W.
Napětí frekvence 50/60 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V

Provozní tlak (max.): 1 bar

Materiál pouzdra: mosaz

Připojení: G 1/2

Provozní teplota: 0 °C (min)

Teplota média (rozsah): 0 do 90 °C

Číslo výrobce: 369190

Provozní tlak (min.): 1 bar

Min. provozní teplota: 0 °C

Těsnicí materiál: FKM

Funkce: 3/2-cestné

Max. teplota média: 90 °C

Min. teplota média: 0 °C

Médium: neutrální kapaliny

Jmenovitá vzdálenost: 12 mm

Délka: 76 mm

QNn hodnota: 2.800 l/min

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: 0 °C

Účinky: servo řízeno

Hodnota kv: 2.6 m³/h

Ke stažení

List technických údajů

List technických údajů 3047969 Bürkert magnetický ventil 369190 6430 230 V G 1/2 Jmenovitá vzdálenost 12 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047969 Bürkert magnetický ventil 369190 6430 230 V G 1/2 Jmenovitá vzdálenost 12 mm servo řízeno 1 ks

Popis

Ventil 6430 je servem řízený 3/2cestný pístový ventil. Pokud ventil není zásobován pomocným vzduchem, je pro tuto funkci nutný minimální diferencované tlak. Provedení: Pro neutrální kapaliny a plyny v rozsahu tlaku 1-16 bar ve funkci NC a NO. Pro technické vakuum až 3 bar ve funkci NC a NO. S pomocným vzduchem pro vakuum do 8 bar ve funkci NC a NO. Všechny verze jsou k dispozici v impulzní verzi, aby byl zajištěn příslušný spínací stav i při přerušení napětí. Pro uvedení do provozu nebo manuální funkci je přístroj 6430 vybaven ručním ovládání (výjimka: Impulzní verze). Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Jako pilotní ventil se používá bezúdržbový, oddělený 3/2cestný ventil s klapkou typ 0331. Ve spojení se zástrčkou dle DIN EN 175301 - 803 tvar a splňují ventily stupeň krytí IP65.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
