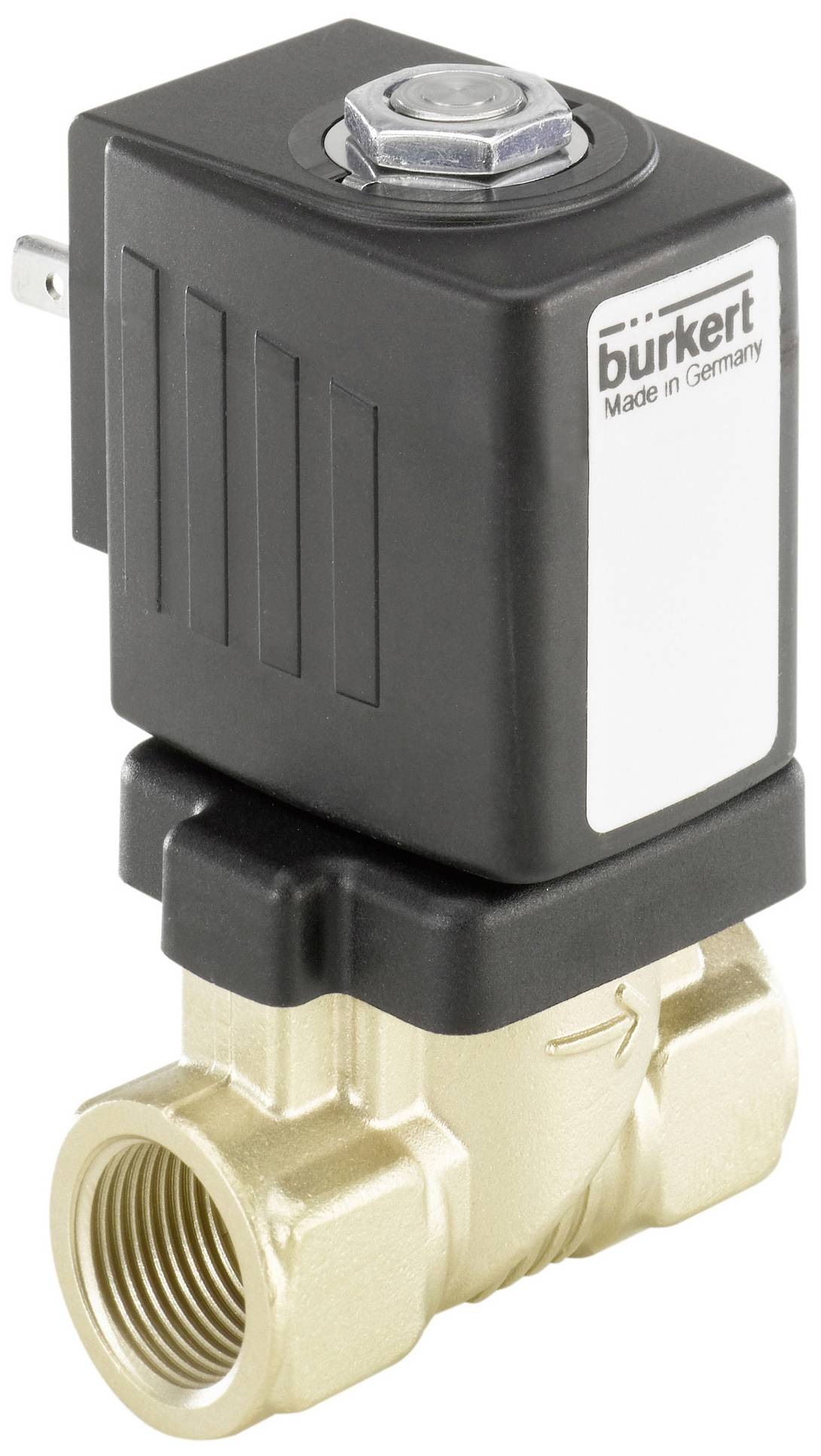

Ilustrační obrázek
Bürkert magnetický ventil 352682 6213 24 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 095,04 Kč / kus)
8 095,04 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil, nuceně řízený
- Servem řízený membránový ventil až do jmenovitého průměru DN40
- Membrána se svázanou pružinou otevře bez diferenčního tlaku
- Tlumí a tlumí šum
- Vysoký průtok v kompaktním provedení
- Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
Technické parametry
- Těsnicí materiál - předřídicí těsnění: EPDM (etylenpropylendienový kaučuk)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: EPDM (etylenpropylendienový kaučuk)
- Těsnicí materiál – vnější těsnění: EPDM (etylenpropylendienový kaučuk)
- Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 10
- Tlak a teplota - teplota Medium min. -30 °C
- Tlak a teplota - teplota média max Medium: 90 °C.
- Tlak a teplota - teplotní prostředí min. -30 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - montážní délka 95 mm
- Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
- Charakteristiky přístroje - spínací čas otevření max.: 400 ms
- Charakteristiky přístroje - doba sepnutí je max.: 1.500 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky přístrojů - snížení výkonu integrované: Ano
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Charakteristiky přístroje - obsluha: Servoově řízená
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 300 ms
- Přístrojové vlastnosti - doba spínání min.: 700 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Přístrojové vlastnosti - generace: EV
- Vlastnosti zařízení - ovládání centrálního zamykání: Ano
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,4 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 25 mm
- Jmenovitý průměr (kV) – kV (voda): 11 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1 palce
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 označení závitu: 1
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 42 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - Kick a Drop cívka: Obsahuje energeticky úspornou technologii
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - zapínací výkon AC: 85 v
- A
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - jmenovitý výkon DC: 8,5 W.
- Cívka (jádro) KERN - snížený výkon DC: 8,5 W.
- Cívka (jádro) KERN - jmenovitý výkon AC: 8,5 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Materiály - předřídicí materiál: PA (polyamid)
- Materiály - sedadlo ventilu materiál: Mosaz
- Materiály - kryt ventilu materiál víka: Ušlechtilá ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 85 W.
- Typ povolení: VDE, materiálová schválení pitné vody VDE, schvalování pitné vody z materiálu
- Typ povolení: Kontrolní zpráva podle DIN EN 60730, KTW-BWGL
- Napětí frekvence 50/60 Hz
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
mosaz
- Připojení
G 1
- Provozní teplota
-30 °C (min)
- Teplota média (rozsah)
-30 do 90 °C
- Číslo výrobce
352682
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-30 °C
- Těsnicí materiál
EPDM
- Funkce
zavřený
- Max. teplota média
90 °C
- Min. teplota média
-30 °C
- Médium
Kapalná média
- Jmenovitá vzdálenost
25 mm
- Délka
95 mm
IP65
- Max. okolní teplota
55 °C
- Min. okolní teplota
-30 °C
- Účinky
servo řízeno
- Hodnota kv
11 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047522 Bürkert magnetický ventil 352682 6213 24 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047522 Bürkert magnetický ventil 352682 6213 24 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks
Popis
Ventil 6213 EV je membránový ventil řízený servem řady S.EV. Spojka membrány podporuje otevření ventilu. Ve standardním provedení je ventil vhodný pro použití v kapalinách. K úplnému otevření je zapotřebí minimální diferencový tlak. Pro použití v plynu a vakuu je k dispozici samostatné provedení (HP00), které otevře ventil bez diferenčního tlaku. Podle různých aplikací jsou k dispozici různé membránové materiály. Kryt zahrnuje mosaz, nerezovou ocel a červený litina. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Pro snížení elektrického příkonu během provozu jsou cívky vybaveny integrovanou technologií Kick and Drop Elektronik.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
