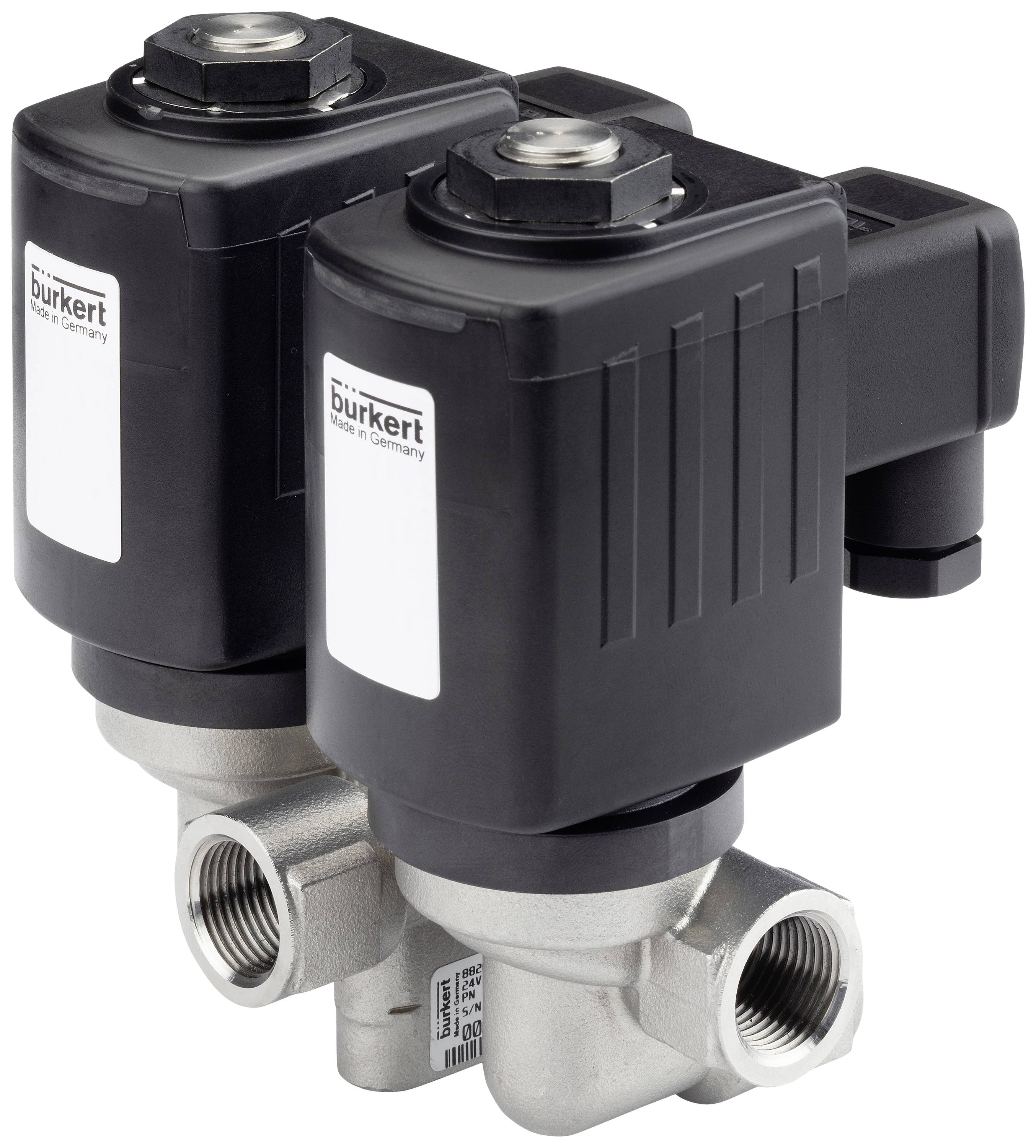

Ilustrační obrázek
Bürkert magnetický ventil 333997 6240 12 V G 1/2 Jmenovitá vzdálenost 12 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (26 367,77 Kč / kus)
26 367,77 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Servem řízený a kompaktní pístový ventil až do jmenovitého rozpětí DN 13
- Přišroubovaný rozpěkový systém odolný proti vibracím
- Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
- Bezpečné otevírání pomocí pevně spárovaného pístového systému
- Provedení s ochranou proti explozi
Technické parametry
- Těsnicí materiál - předřídicí jednotka, těsnění: PEEK (polyetheretheretherketon)
- Těsnicí materiál - těsnění sedadla kategorie: Plasty
- Těsnicí materiál – materiál těsnění sedadla: PCTFE (polychlortrifluorethylen)
- Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
- Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 250
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 80 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 1 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 250 bar
- Tlak a teplota - jmenovitý tlak max (plyn): 250 bar
- Tlak a teplota - max. Jmenovitý tlak (olej): 250 bar
- Elektrické připojení - zásuvka je součástí dodávky: Přiložena
- Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00314802 - 2518
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - montážní délka 75 mm
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - spínací čas otevření max.: 200 ms
- Charakteristiky přístroje - doba sepnutí je max.: 600 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Charakteristiky přístroje - obsluha: Servoově řízená
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 100 ms
- Přístrojové vlastnosti - doba spínání min.: 300 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Charakteristiky přístroje - hlavní vedení: Kolejový kroužek
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 12 mm
- Jmenovitý průměr (kV) – kV (voda): 2,2 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 7/16 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 12 V.
- Napětí - napětí max / jmenovité napětí: 12 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 42 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie umožňuje úsporu energie
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - zvláštnost cívky: Pro vysoké teploty
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - jmenovitý výkon DC: 21 W.
- Cívka (jádro) KERN - snížený výkon DC: 21 W.
- Cívka (jádro) KERN - kolejový kroužek materiál: PTFE (polytetrafluorethylen)
- Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
- Materiály - sedadlo ventilu materiál: Nerezová ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 16 W.
- Kategorie produktu
magnetický ventil
- Provozní napětí
12 V
- Provozní tlak (max.)
1 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/2
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 80 °C
- Číslo výrobce
333997
- Provozní tlak (min.)
1 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
PEEK
- Funkce
2/2 zavřený monostabilní
- Max. teplota média
80 °C
- Min. teplota média
-10 °C
- Médium
voda
- Jmenovitá vzdálenost
12 mm
- Délka
75 mm
IP65
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Účinky
servo řízeno
- Hodnota kv
2.2 m³/h
Ke stažení
List technických údajů
List technických údajů 3047391 Bürkert magnetický ventil 333997 6240 12 V G 1/2 Jmenovitá vzdálenost 12 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047391 Bürkert magnetický ventil 333997 6240 12 V G 1/2 Jmenovitá vzdálenost 12 mm servo řízeno 1 ks
Popis
Ventil 6240 je servem řízený pístový ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Tvar a kvalita povrchu pouzdra umožňují maximální průtokové hodnoty. Cívky jsou chemicky odolné epoxidové. Volitelné kluzné ložisko zvyšuje dobu provozu suchých plynů. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
