Name: Bürkert magnetický ventil 175738 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3047112
Availability: InStock

Elektromagnetický ventil s černým pouzdrem a zlatým připojením. Slouží k řízení průtoku kapalin nebo plynů.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 610,74 Kč / kus)

12 610,74 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil; přímý

Přímý oddělený ventil pro měření od jmenovitého průměru DN 20
Blokněný sfulový systém odolný proti vibracím
Energeticky úsporné snížení výkonu u všech DC provedení
Zvýšená bezpečnost díky zpětné vazbě na elektrické ovládání (volitelné)
Odolné, snadno ovladatelné ruční ovládání

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 50 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 0,25 bar
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 20 ms
Charakteristiky přístroje - doba sepnutí je max.: 60 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ano
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 10 ms
Přístrojové vlastnosti - doba spínání min.: 40 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Label - Typhone data: 80 W KB 2s
Jmenovitý průměr (kV) – hodnota QNn (plyn): 5.330 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 20 mm
Jmenovitý průměr (kV) – kV (voda): 5 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 3/4 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 3/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 3/4
Procesní / potrubní připojení - připojení k potrubí: Typ 3: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 3/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 49 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie není k dispozici
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - jmenovitý výkon DC: 80 W.
Cívka (jádro) KERN - snížený výkon DC: 80 W.
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Tlačítko
Způsob činnosti - aretace ručního ovládání: Ano
Způsob použití - ruční ovládání šroubovací štěrbiny: Ne
Jmenovitý výkon: 80 W.

Kategorie produktu: magnetický ventil

Provozní napětí: 24 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: PVC

Připojení: G 3/4

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do 90 °C

Číslo výrobce: 175738

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: NBR

Funkce: 2/2 zavřený monostabilní

Max. teplota média: 90 °C

Min. teplota média: -10 °C

Médium: agresivní média

Jmenovitá vzdálenost: 20 mm

QNn hodnota: 5.330 l/min

: IP65

Max. okolní teplota: 50 °C

Min. okolní teplota: -10 °C

Účinky: přímočinný

Hodnota kv: 5 m³/h

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Provozní tlak (max.)

Materiál pouzdra

Bürkert magnetický ventil 175738 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks

Objednací číslo:3047112

Doručení: Po 26. 10.

1 KsConrad Electronic

Tento produkt

24 V

G 3/4

0 bar

PVC

Min.: 1

Násobky: 1

12 610,74 Kč^*

Bürkert magnetický ventil 153071 0131 24 V Jmenovitá vzdálenost 15 mm přímočinný 1 ks

Objednací číslo:3047036

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

0 bar

PVC

Min.: 1

Násobky: 1

10 731,40 Kč^*

Bürkert magnetický ventil 25876 0131 24 V 1 ks

Objednací číslo:3046828

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

0 bar

Min.: 1

Násobky: 1

13 995,87 Kč^*

Bürkert magnetický ventil 47915 0131 24 V DC/AC Jmenovitá vzdálenost 10 mm v klidové poloze uzavřený 1 ks

Objednací číslo:3047072

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V DC/AC

3 bar

PVC

Min.: 1

Násobky: 1

9 243,80 Kč^*

Bürkert magnetický ventil 48997 0131 24 V G 3/8 Jmenovitá vzdálenost 10 mm přímočinný 1 ks

Objednací číslo:3047073

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 3/8

0 bar

plast

Min.: 1

Násobky: 1

14 830,58 Kč^*

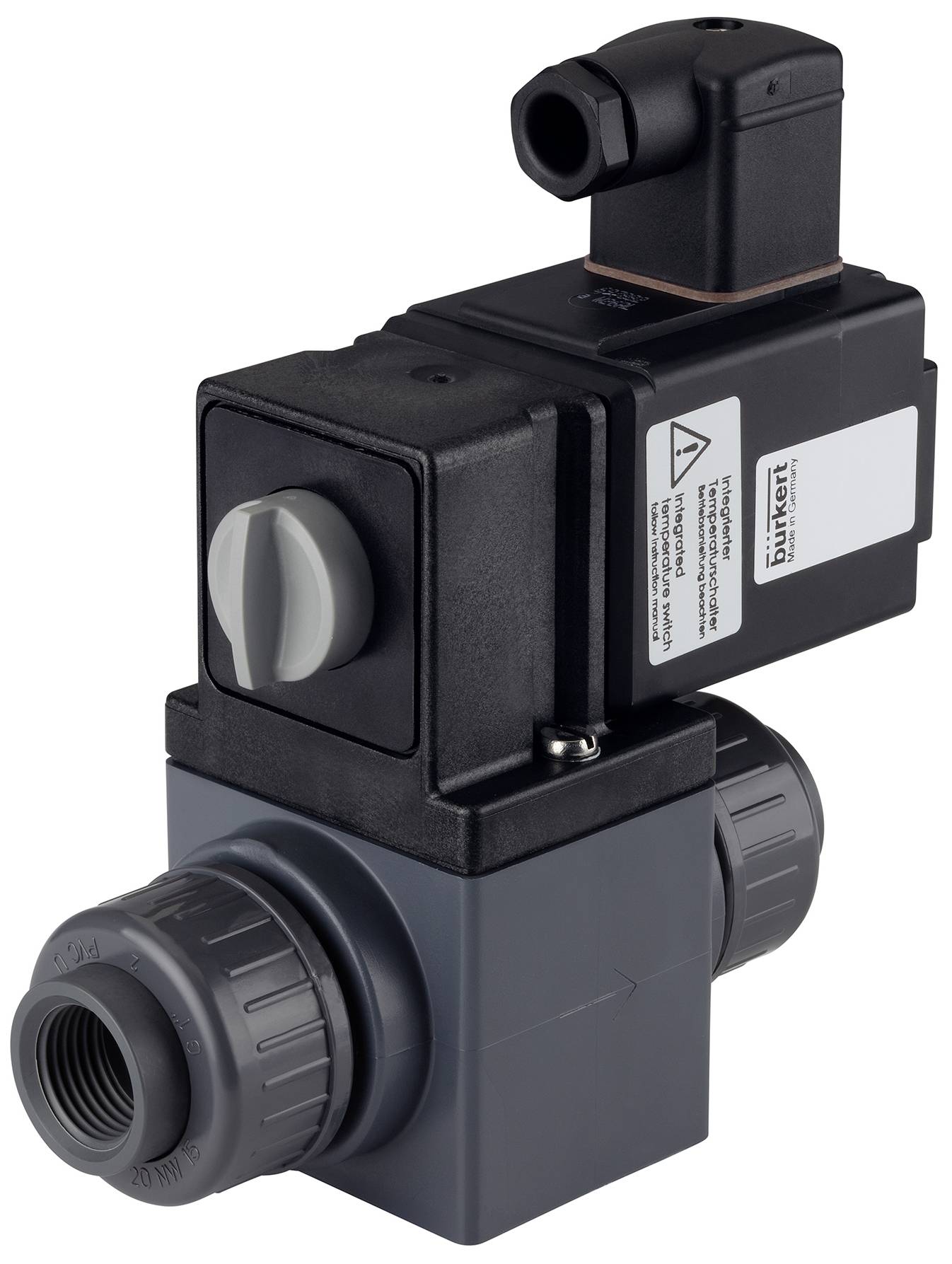

Bürkert magnetický ventil 58361 0131 24 V 1 ks

Objednací číslo:3046838

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

0 bar

Min.: 1

Násobky: 1

10 442,15 Kč^*

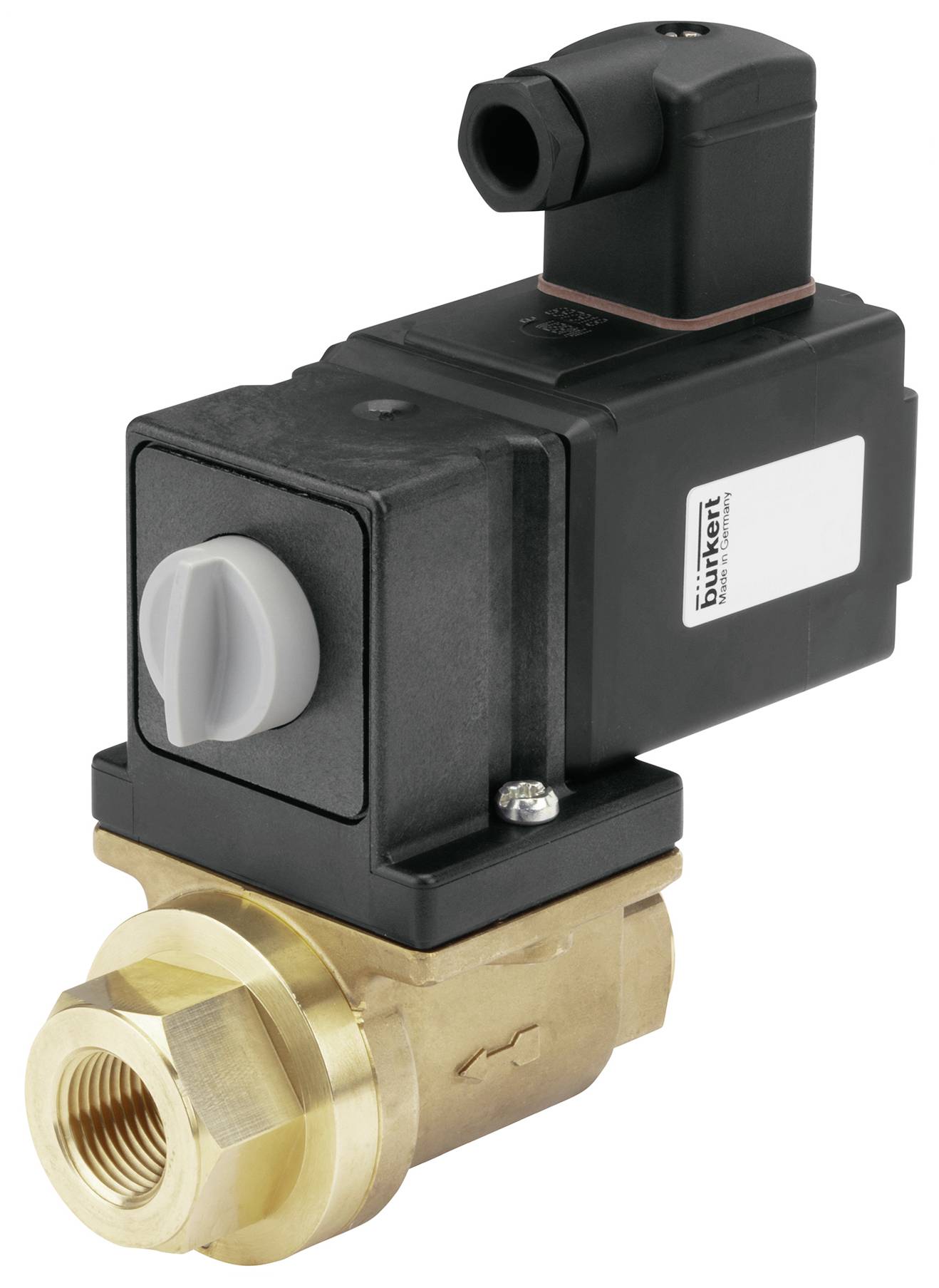

Bürkert magnetický ventil 59360 0131 24 V G 1/2 Jmenovitá vzdálenost 15 mm přímočinný 1 ks

Objednací číslo:3047033

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 1/2

0 bar

PVC

Min.: 1

Násobky: 1

14 227,27 Kč^*

Bürkert magnetický ventil 62119 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks

Objednací číslo:3047078

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 3/4

0 bar

PVC

Min.: 1

Násobky: 1

12 194,21 Kč^*

Bürkert magnetický ventil 63033 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm směšovací ventil 1 ks

Objednací číslo:3047034

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 3/4

0 bar

PVC

Min.: 1

Násobky: 1

15 271,90 Kč^*

Bürkert magnetický ventil 64025 0131 24 V G 3/8 Jmenovitá vzdálenost 10 mm přímočinný 1 ks

Objednací číslo:3047035

Doručení: Po 26. 10.

1 KsConrad Electronic

24 V

G 3/8

0 bar

PVC

Min.: 1

Násobky: 1

14 830,58 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047112 Bürkert magnetický ventil 175738 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047112 Bürkert magnetický ventil 175738 0131 24 V G 3/4 Jmenovitá vzdálenost 20 mm přímočinný 1 ks

Popis

Ventil 0131 je přímý ventil s kyvnou pákou. Podle různých aplikací jsou k dispozici různé kombinace těsnicích materiálů. Díky oddělení membrány mezi pohonem a zaplaveným tělem lze bezpečně ovládat také agresivní média jako např. kyseliny nebo louhy. Nabídka je doplněna plastovým pouzdrem z PVC. Cívky jsou chemicky odolné epoxidové. Pro snížení elektrického příkonu je v cívce zalitá elektronika „Kick and Drop“. Volitelný elektrický hlásič polohy spolehlivě detekuje spínací polohu. Pro použití v pitné vodě je k dispozici konformita podle KTW a W270. Dále jsou k dispozici provedení typu 0131 s shoda podle DIN EN 45545:2016 (norma 2 a 5) – protipožární ochrana v kolejových vozidlech.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
