Name: Bürkert magnetický ventil 126056 0355 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3047085
Availability: InStock

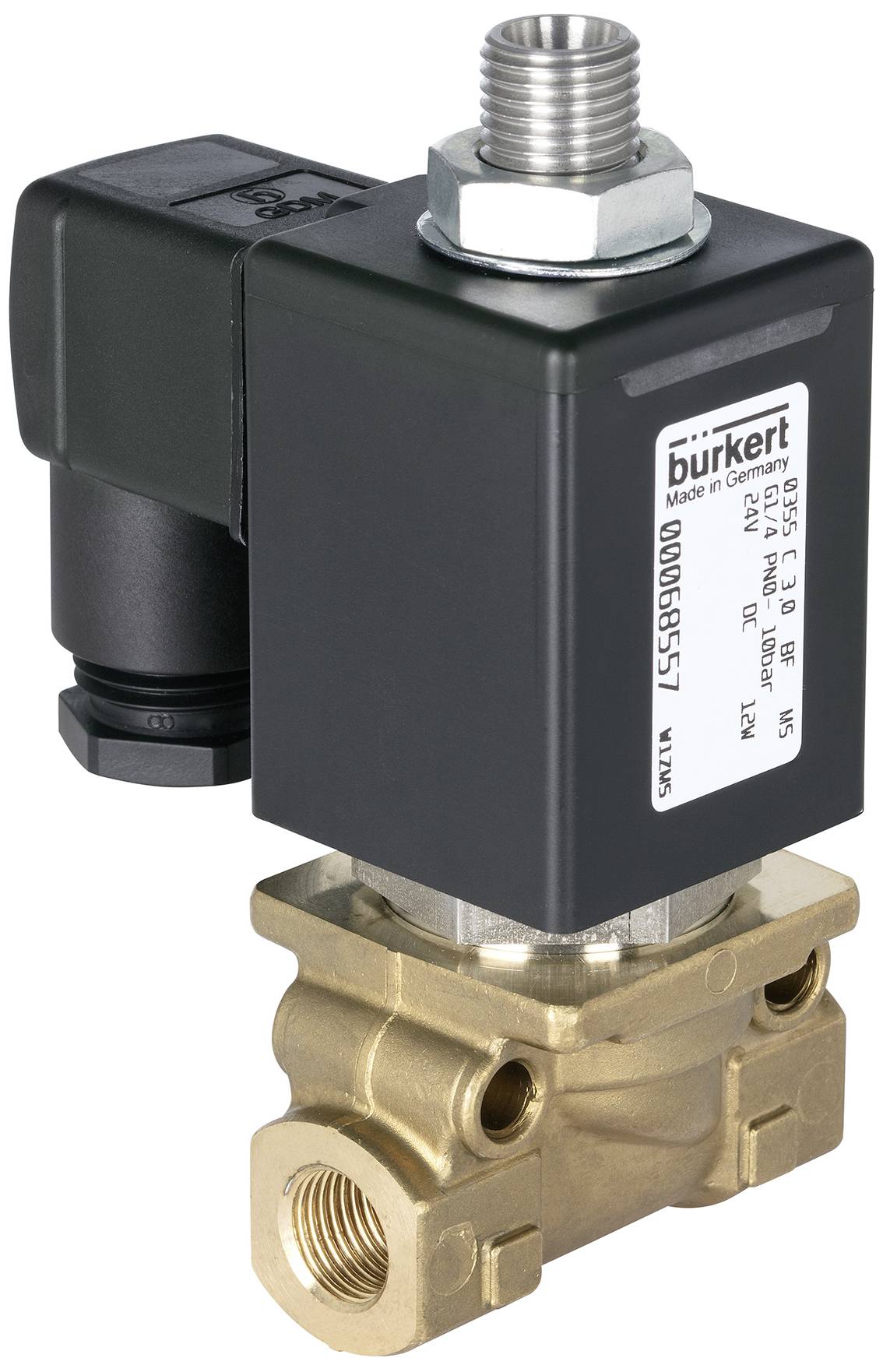

Ventil s černým pouzdrem a mosaznou přípojkou, vertikálně orientovaný. Opatřen technickými specifikacemi a logem výrobce.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 197,52 Kč / kus)

5 197,52 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil; přímý

3/2cestný sedací ventil přímý
Průvlečný systém spulení
Teplota média až +180 °C.
Pro kapalná a plynná média

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál - utěsnění podle vnějšího materiálu: Mosaz a nerezová ocel
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 130 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 10 bar
Elektrické připojení - zásuvka je součástí dodávky: Přiložena
Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00131874 - 2508
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 20 ms
Charakteristiky přístroje - doba sepnutí je max.: 30 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Vlastnosti přístroje - vakuové provedení: Ano
Přístrojové vlastnosti - upevnění: Upevňovací rám
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 10 ms
Přístrojové vlastnosti - doba spínání min.: 20 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 200 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 3 mm
Jmenovitý průměr (kV) – kV (voda): 0,2 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/8 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
Procesní / potrubní připojení - připojení k potrubí: 3 typ: Vnější závit
Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: M
Procesní / vedení: Připojení k potrubí: 3 označení závitu: 14 x 1,5
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 40 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Materiály - sedadlo ventilu materiál: Nerezová ocel
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 10 W.
Napětí frekvence 50 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V

Provozní tlak (max.): 0 bar

Připojení: G 1/4

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do 130 °C

Číslo výrobce: 126056

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: FKM

Funkce: 3/2-cestné

Max. teplota média: 130 °C

Min. teplota média: -10 °C

Médium: Plynná média

Jmenovitá vzdálenost: 3 mm

Vlastnosti: příruba

QNn hodnota: 200 l/min

: IP65

Max. okolní teplota: 55 °C

Účinky: přímočinný

Hodnota kv: 0.2 m³/h

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3047085 Bürkert magnetický ventil 126056 0355 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047085 Bürkert magnetický ventil 126056 0355 230 V G 1/4 Jmenovitá vzdálenost 3 mm přímočinný 1 ks

Popis

Přímý magnetický ventil pro zdvihání typu 0355 pro ovládání horkých médií, jako jsou výpary, oleje a plyny.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Přímý magnetický ventil pro zdvihání typu 0355 pro ovládání horkých médií, jako jsou výpary, oleje a plyny.
