Name: Bürkert hnací jednotka kulového kohoutu 217336 8805 1 ks
Brand: Bürkert
SKU: 3047726
Availability: BackOrder

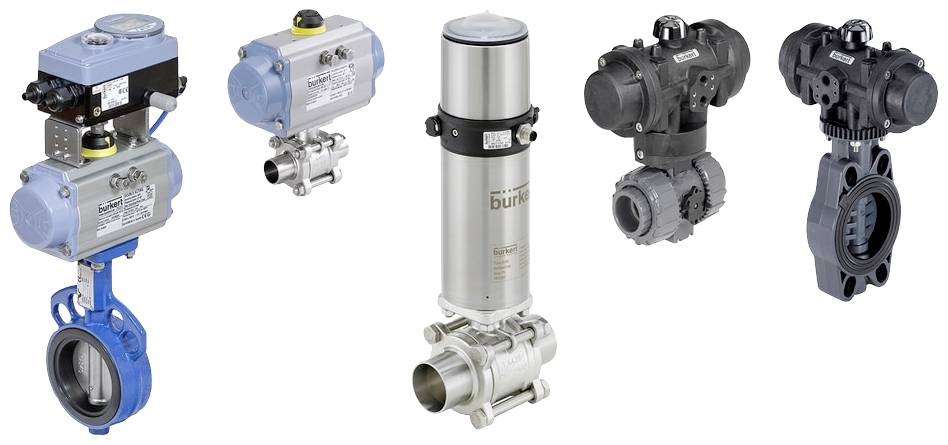

Několik průmyslových ventilů s pneumatickými pohony v různých konstrukčních provedeních a materiálech určených pro řízení kapalin a plynů.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 29. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 982,64 Kč / kus)

8 982,64 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kulový ventil s ventilem Natáčivý pohon

Pneumatický výkyvný pohon
Přesné nastavení konečné polohy
Vysoký průtok
Vysoké tlaky ve sdělovacích prostředcích
Dlouhá životnost

Technické parametry

Pohon - provedení: Dvojitý pístový pohon, hliník, těsnění M-NBR
Velikost pohonu: Velikost 15
Pohon - typ pohonu: pn. Otočný pohon 2051
Způsob činnosti - řízení: Bez pružiny
Materiál: Nerezová ocel
Materiál těsnění: PTFE
Jmenovitý průměr 15 mm
Připojení k potrubí: Závit Whitworth, 3/4 palců, podle DIN EN 10226-1 (odpovídá DIN 2999)
Okolní teplota (ve stupních C) (max): 80
Provozní teplota (ve stupních C) (min): -40
Připojení k potrubí: Závit Whitworth, 3/4 palců, podle DIN EN 10226-1 (odpovídá DIN 2999)
Cesty/nastavení: 3 cest / 2 polohy
Řídicí tlak (min): 6
Řídicí tlak (max): 8
Typ ventilu: Kulový kohout 3-cestný, L-otvor
Ovládání/zpětné hlášení: Bez ovládání/zpětné hlášení
Spínací poloha: 3-cestná, L-otvor, pozice L4
Počet pružin / pružných balíků: Bez pružinového balíčku
Rozhraní příslušenství 1: Vzdálenost otvorů 80 mm, závit M5
Rozhraní příslušenství 2: Čtyřhran 11 mm, úhel 45°

Kategorie produktu: hnací jednotka kulového kohoutu

Číslo výrobce: 217336

Těsnicí materiál: PTFE

Řídicí tlak (max.): 8 bar

Řídicí tlak (min.): 6 bar

Jmenovitá vzdálenost: 15 mm

Max. okolní teplota: 80 °C

Min. okolní teplota: -40 °C

Ke stažení

List technických údajů

List technických údajů 3047726 Bürkert hnací jednotka kulového kohoutu 217336 8805 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047726 Bürkert hnací jednotka kulového kohoutu 217336 8805 1 ks

Popis

Typ 8805 se skládá z 90° otočné armatury (kulový kohout nebo uzavírací klapku) a pneumatického natáčišťového pohonu. Pohon s otočným ramenem se dodává jako jednoduchý nebo dvojčinný pohon. Tento typ může být doplněn o montáž polohovací jednotky (8791, 8792, 8793, 8691, 8692, 8693, 8694), pilotní ventils (6519) nebo také Diverser recirkulace (1061).

Tento text byl přeložen strojově.
