Bals Elektrotechnik závěsný rozvaděč CEE 57829 57829

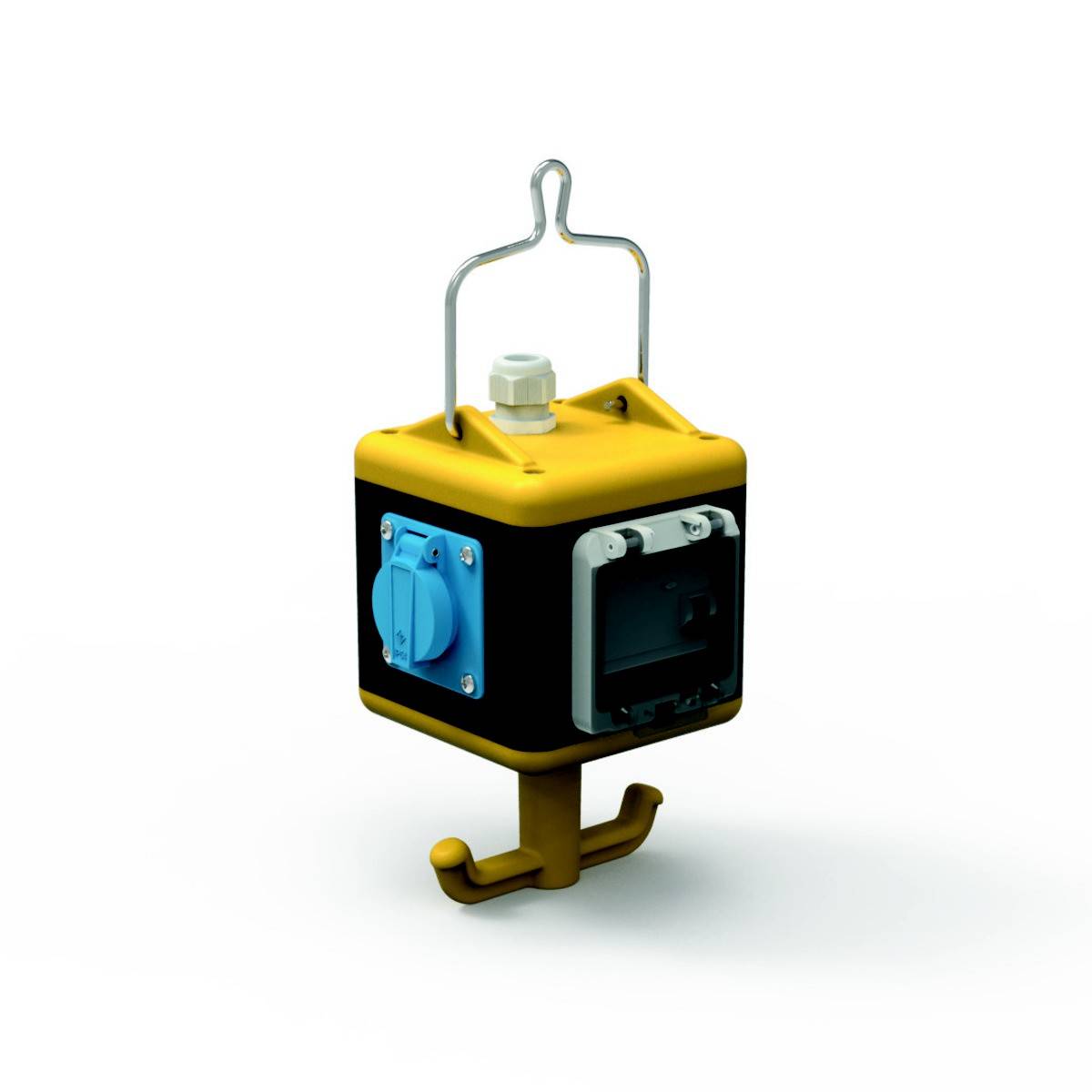

Žluté a černé elektrické zařízení s modrou zásuvkou a žlutým háčkem pod ní. Nahoře je umístěna stříbrná rukojeť.

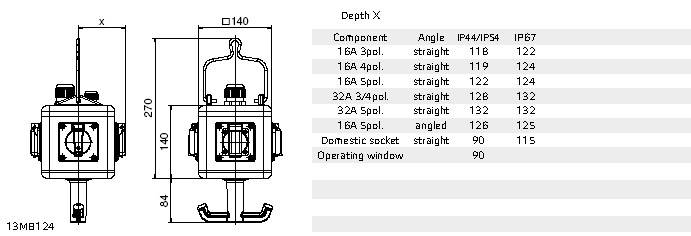

Technický výkres elektrické rozvodné skříně s rozměry. Tabulka komponentů, úhlů a stupňů krytí IP44/IP54, IP67.

Žlutý, kostkovitý adaptér s modrými zásuvkami a háčkem dole, zavěšený na kovovém ramínku.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (11 594,21 Kč / kus)

11 594,21 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

CEE zásuvka - 16 a: 1x 16A5p400V
CEE zásuvka - 32 a: Bez
CEE zásuvka - 63 a: Bez
CEE zásuvka - 125A: Bez
Počet zásuvek SCHUKO: 2
Ochrana: Bez
PROUDOVÝ chránič: FI s IFN 0,03 a (standardní)
Materiál krytu: Guma
Možnost napájení/připojení: 1 kabel (přímočaré vedení)
Průměr kabelového vedení: M25
Délka kabelu: 0 m
Ovládání: Závislé
Ochrana (IP) = IP44
Vojenské provedení: ne
Barva: černá
Výška: 140 mm
Šířka: 140 mm
Hloubka: 140 mm

Kategorie produktu: závěsný rozvaděč CEE

Počet spojek CEE: 1

Připojení typu A: CEE spojka 16 A 5pólová

Počet socketů: 2

Jmenovité výstupní napětí: 400 V

: IP44

Barva: černá

Rozm.: (d x š x v) 140 x 140.00 x 140.00 mm

Délka: 140 mm

Šířka: 140.00 mm

V: 140.00 mm

Vstupy (distributor CEE): šroubové svorky

Výstupy (CEE): CEE spojka 16 A 5pólová

Obsah: 1 ks

Pólů: 5

Hloubka: 140.00 mm

Materiál: guma

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3145120 Bals Elektrotechnik závěsný rozvaděč CEE 57829 57829

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145120 Bals Elektrotechnik závěsný rozvaděč CEE 57829 57829

Popis

UNIVERZÁLNÍ - BLOK, závislý
Stupeň krytí: IP44
Skříň:
Nárazuvzdorné gumové pouzdro s třmenem pro zavěšení
A upevňovací
Barva zařízení: Spodní část pouzdra je černá podobně RAL 9017, horní část krytu žlutá podobně RAL 1021
Výška přístroje: 140 mm, šířka přístroje: 140 mm, hloubka přístroje: 140 mm
Vybavení:
2x zásuvka s ochranným kontaktem 16 a, 230 v, IP 54
1x CEE zásuvka 16 a, 400 v, 5p, 6 h, IP 44
Ochranné/ochranné opatření:
1x FI spínač 40/0,03 a 4p
Vedení / možnost připojení:
1x kabelové šroubení M25 (délka těsnění: 11 - 17 mm)
Další informace:
Zapojení kabelů na svorkový kroužek.
CEE zařízení bez šroubování, bez údržby
Připojovací technika Quick Connect.
Struktura podle . Výkres: Z110716
