Bals Elektrotechnik závěsný rozvaděč CEE 57711 57711

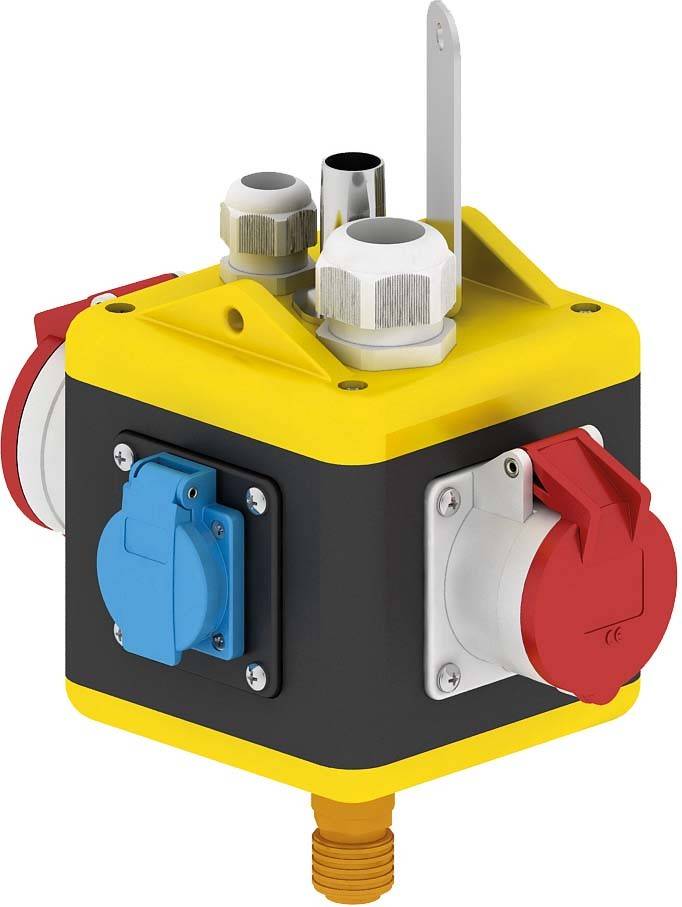

Žluto-černý elektronický rozvaděč s modrými a červenými přípojkami. Vhodný pro průmyslové aplikace.

Žluté, černé a červené kubické elektrické zařízení s několika elektrickými zásuvkami a přípojkami.

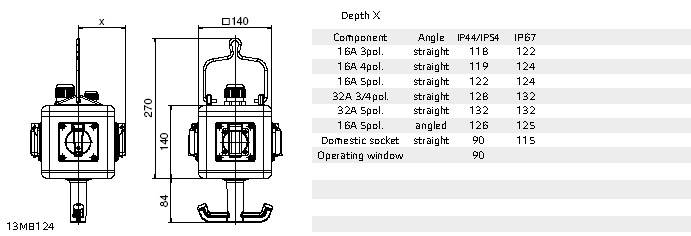

Nákres elektrické zástrčky s rozměry. Tabulka zobrazuje hloubkové míry pro různé typy zástrček a úhly.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (10 161,16 Kč / kus)

10 161,16 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

CEE zásuvka - 16 a: 1x 16A5p400V
CEE zásuvka - 32 a: 1x 32A5p400V
CEE zásuvka - 63 a: Bez
CEE zásuvka - 125A: Bez
Počet zásuvek SCHUKO: 2
Jiná montáž a/nebo prázdná místa: 1
Ochrana: Bez
PROUDOVÝ chránič: Bez
Materiál krytu: Guma
Napájení / možnost připojení: Ostatní
Průměr kabelového vedení: M32
Délka kabelu: 0 m
Ovládání: Závislé
Ochrana (IP) = IP44
Vojenské provedení: ne
Barva: černá
Výška: 140 mm
Šířka: 140 mm
Hloubka: 140 mm

Kategorie produktu: závěsný rozvaděč CEE

Počet spojek CEE: 2

Počet socketů: 2

Jmenovité výstupní napětí: 400 V

: IP44

Barva: černá

Rozm.: (d x š x v) 140 x 140.00 x 140.00 mm

Délka: 140 mm

Šířka: 140.00 mm

V: 140.00 mm

Obsah: 1 ks

Pólů: 5

Hloubka: 140.00 mm

Materiál: guma

Ke stažení

List technických údajů

List technických údajů 3145111 Bals Elektrotechnik závěsný rozvaděč CEE 57711 57711

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145111 Bals Elektrotechnik závěsný rozvaděč CEE 57711 57711

Popis

UNIVERZÁLNÍ - BLOK, Block, v závislosti, stupeň krytí: IP44, pouzdro: Nárazuvzdorné gumové pouzdro s úchytem, barva přístroje: Spodní část krytu je černě podobná RAL 9017, horní část krytu žlutá podobně RAL 1021, výška: 140 mm, šířka přístroje: 140 mm, hloubka přístroje: 140 mm, vybavení: 2x zásuvka s ochranným kontaktem 16A, 230 v, IP 44, 1x zástrčka CEE 16 a, 400 v, 5p, IP 44, 1x zástrčka CEE 32 a, 400 v, 5p, 6h, IP 44, 1x přípojka stlačeného vzduchu, přístup: 1/2"
Trubka s vnějším závitem 1/2"
Rychlospojka, bezpečnostní opatření: Bez, vedení/možnost připojení: 1 x kabelové šroubení M32 (těsnění: 15-21mm), 1 x kabelové šroubení M25 (těsnění: 11 - 17mm), dodatečné informace: Zapojení do dvou elektrických obvodů (ochranný spoj.+ CEE 16 a / CEE 32 a). Karoserie podle definice v bodě Z CEE zařízení Z131090 s bezšroubovou a bezúdržbovou připojovací technikou Quick-Connect.

Tento text byl přeložen strojově.
