Bals Elektrotechnik závěsný rozvaděč CEE 571121 571121

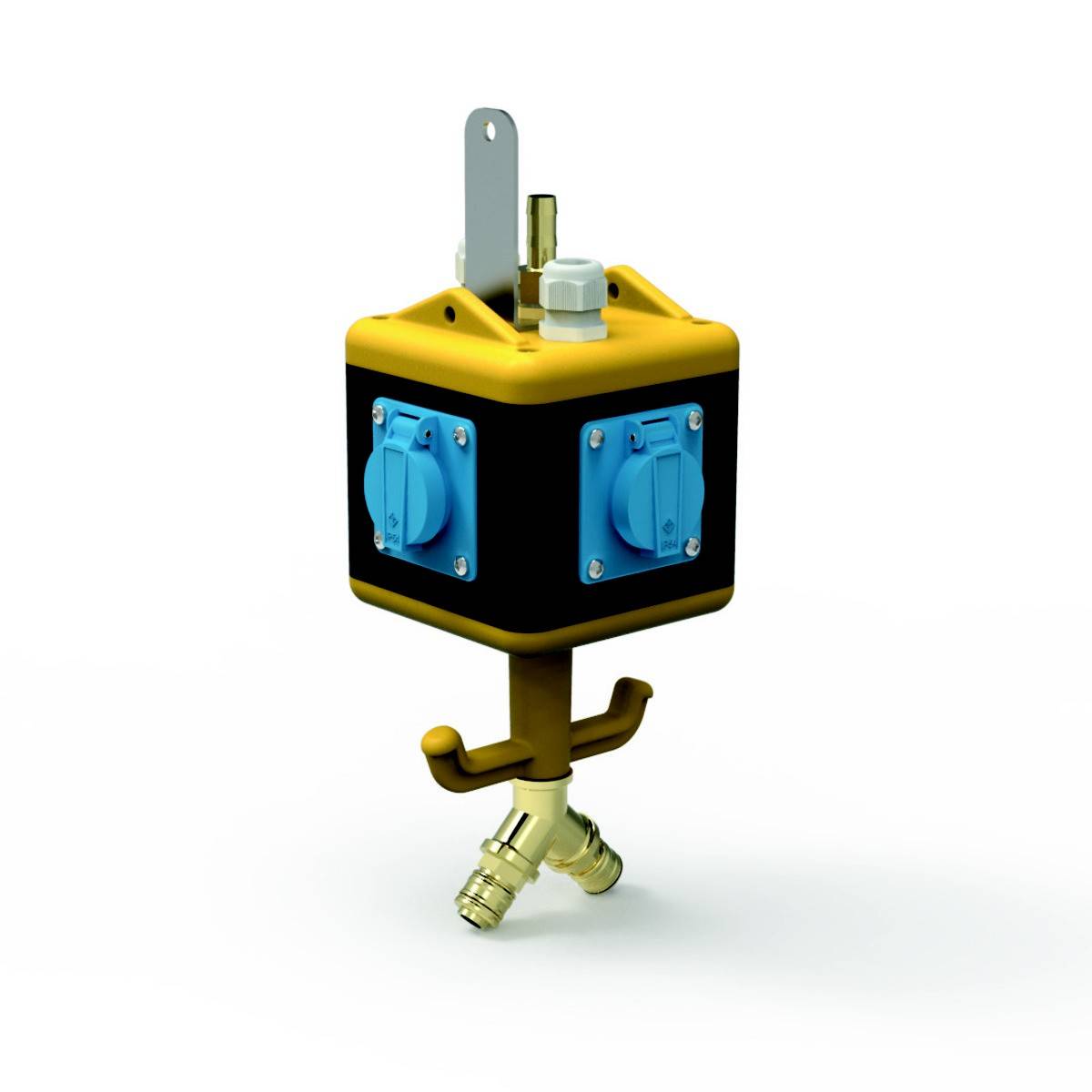

Žlutý elektrický rozvaděč se dvěma modrými zásuvkami a držákem ve stylu háku, vhodný pro použití v dílnách.

Žlutý kubický tlačítkový spínač s modrými konektory a kovovým háčkem, pravděpodobně určený pro ovládání tlakových zařízení.

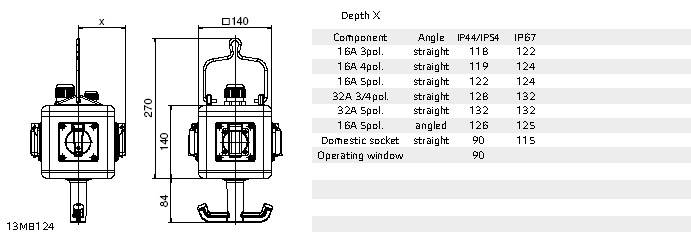

'Technický výkres elektrické zásuvky s rozměry. Vlevo: Pohled zepředu a z boku, rozměry 140x270 mm. Vpravo: Tabulka s úhly zasunutí a stupni krytí pro různé typy zástrček.'

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (13 508,26 Kč / kus)

13 508,26 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

CEE zásuvka - 16 a: 1x 16A5p400V
CEE zásuvka - 32 a: Bez
CEE zásuvka - 63 a: Bez
CEE zásuvka - 125A: Bez
Počet zásuvek s konektory SCHUKO: 3
Jiná montáž a/nebo prázdná místa: 1
Ochrana: Bez
PROUDOVÝ chránič: Bez
Materiál krytu: Guma
Napájení / možnost připojení: Ostatní
Průměr kabelového vedení: M25
Délka kabelu: 0 m
Ovládání: Závislé
Ochrana (IP) = IP44
Vojenské provedení: ne
Barva: černá
Výška: 140 mm
Šířka: 140 mm
Hloubka: 140 mm

Kategorie produktu: závěsný rozvaděč CEE

Počet spojek CEE: 1

Počet socketů: 3

Jmenovité výstupní napětí: 400 V

: IP44

Délka kabelu: 0 m

Barva: černá

Rozm.: (d x š x v) 140 x 140.00 x 140.00 mm

Délka: 140 mm

Šířka: 140.00 mm

V: 140.00 mm

Výstupy (CEE): CEE spojka 16 A 5pólová

Obsah: 1 ks

Pólů: 5

Hloubka: 140.00 mm

Materiál: guma

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146565 Bals Elektrotechnik závěsný rozvaděč CEE 571121 571121

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146565 Bals Elektrotechnik závěsný rozvaděč CEE 571121 571121

Popis

Norma: DIN EN 61439-2
Stupeň krytí: IP44
Skříň:
Nárazuvzdorný kryt z gumy se závitem pro zavěšení
A rukojeti
Barva zařízení: Spodní část pouzdra je černá podobně RAL 9017, horní část krytu žlutá podobně RAL 1023
Výška přístroje: 140 mm, šířka přístroje: 140 mm, hloubka přístroje: 140 mm
Faktor RDF: 1
ina: 16
Vybavení:
4x zásuvka s ochranným kontaktem 3 a, 230 v, IP 44
1x CEE zásuvka 16 a, 400 v, 5p, 6 h, IP 44
1x přípojka stlačeného vzduchu skládající se z
Přístup: 1/2"
Trubka s hadicovým nástavcem NW 13 mm
Výstup: 1/2"
2cestný rozdělovač s rychlospojkami
Ochranné/ochranné opatření:
Bez
Vedení / možnost připojení:
2 x kabelová průchodka M25 (těsnění: 11 - 17mm)
Další informace:
Zapojení je připraveno na dva střídavé obvody.
CEE zařízení bez šroubování, bez údržby
Připojovací technika Quick Connect.
Struktura podle . Výkres: Z080326
