Bals Elektrotechnik 468 468 CEE zástrčka, 16.0 A, 3pólový, 50 V, 1 ks

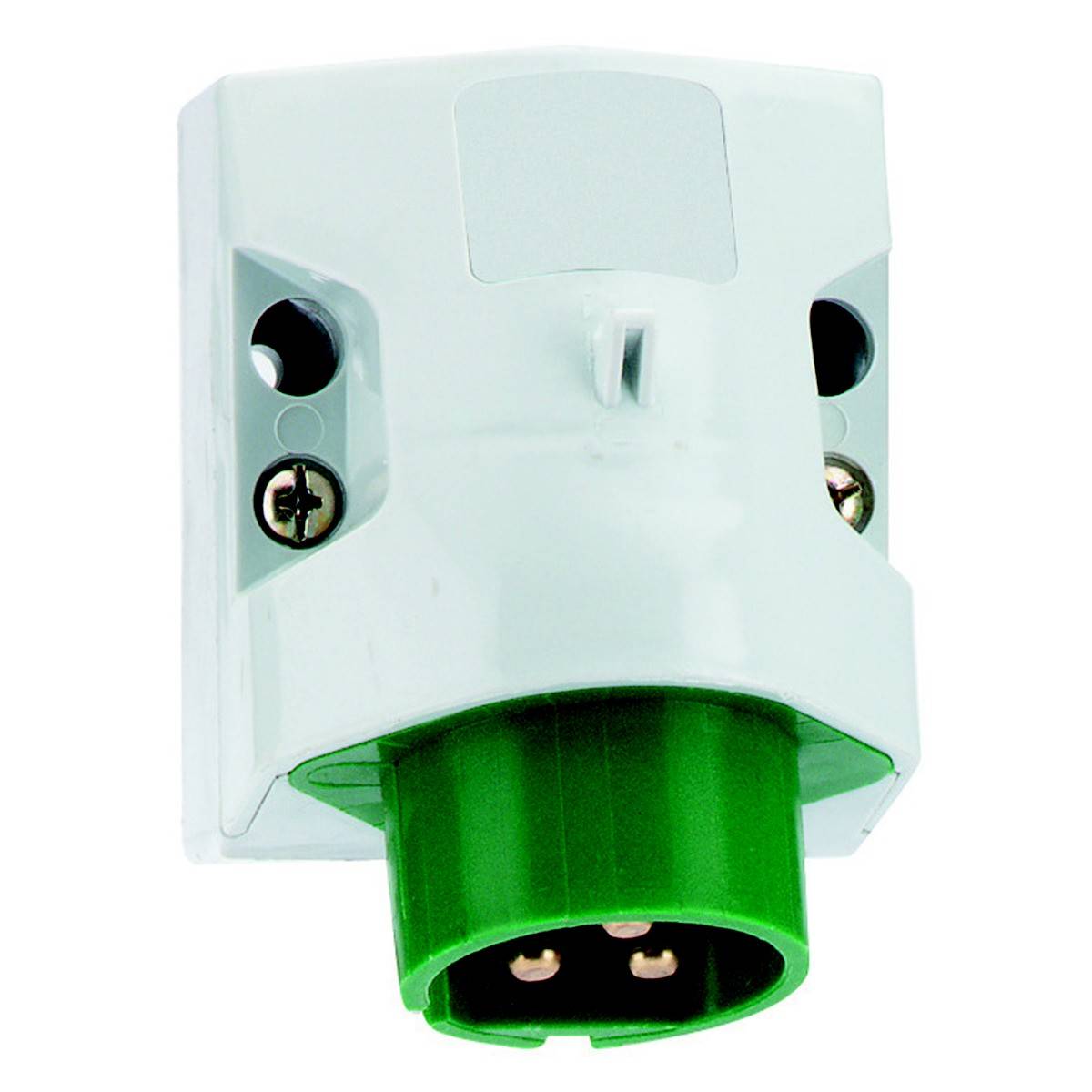

Zelený, válcovitý elektrický konektor je zasunut do bílé nástěnné zásuvky.

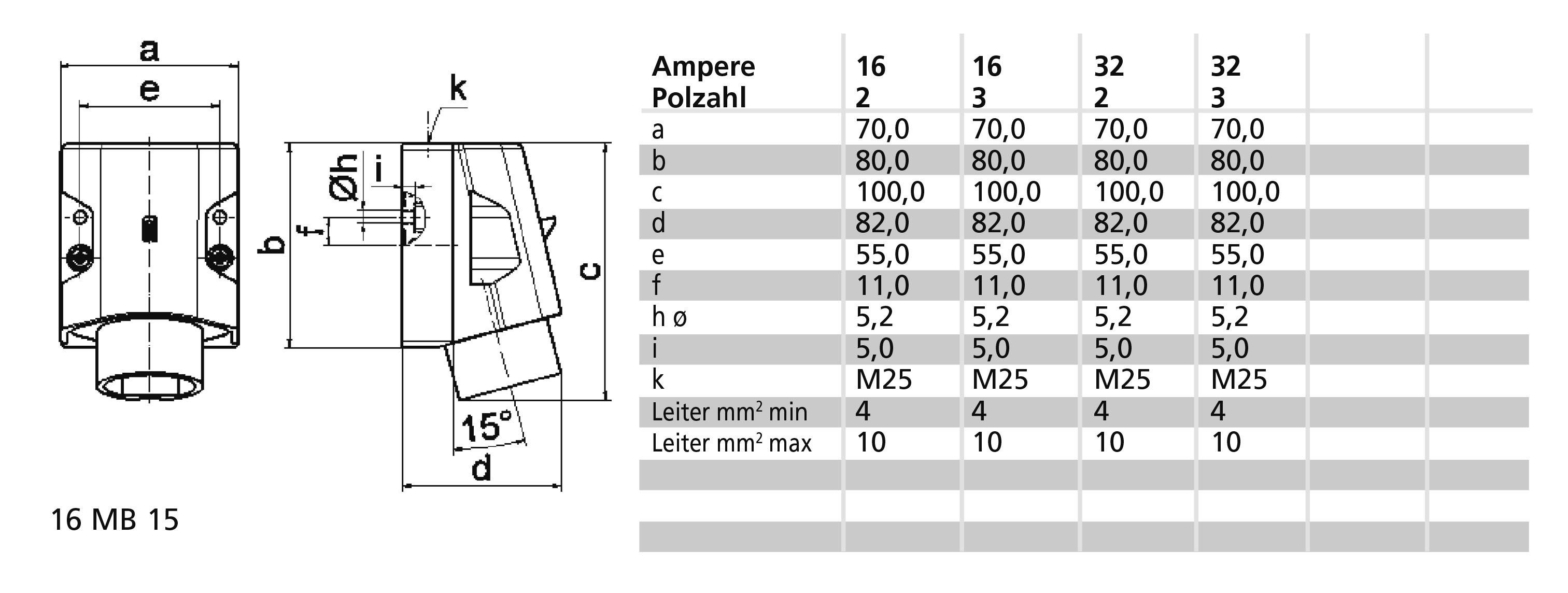

Technický výkres zástrčky s tabulkou. Zobrazuje rozměry (a, b, c, d, e, øh, k) v mm a ampérovou hodnotu (16, 32) pro '16 MB 15'.

Bílá zásuvka se zelenou zástrčkou, namontovaná na stěně. Strukturovaný plast, upevněný šrouby.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 20-25 v / 40-50 v (100-200 Hz), zelená
Počet pinů: 3
Nastavení času: 4 hod.
Barva: Zelená
Číslo RAL: 6002
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Konstrukce: Ostatní
Fázový měnič: ne
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 50 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP44

Barva: zelená

Obsah: 1 ks

Pólů: 3

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 50 V

: 6002

: Other

: 3

: Plastic

: Untreated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP44

: NE

: 4 h

: Green

: 20-25 V / 40-50 V (100-200 Hz) green

Ke stažení

List technických údajů

List technických údajů 3147156 Bals Elektrotechnik 468 468 CEE zástrčka, 16.0 A, 3pólový, 50 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147156 Bals Elektrotechnik 468 468 CEE zástrčka, 16.0 A, 3pólový, 50 V, 1 ks

Popis

Nástěnná zástrčka s malým napětím
16 a, 3p (3P) <, 100 v, zelená, - 200 Hz, 4 h, IP44
Frekvence 100 - 200 Hz
Technická barva: Zelená RAL 6002
Velikost pouzdra: 80 x 70 mm (HxB)
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 10,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka 1 x M25, nahoře
Barva zařízení: Spodní část pouzdra šedá RAL 7035, horní část krytu šedá RAL 7035, límec zelený RAL 6002
Výška přístroje: 102 mm, šířka přístroje: 70 mm, hloubka přístroje: 63 mm
Další technické vlastnosti: Zavedení kabelu jednou shora
