Bals Elektrotechnik 224 224 CEE měnič fáze, 16.0 A, 5pólová, 230 V, 1 ks

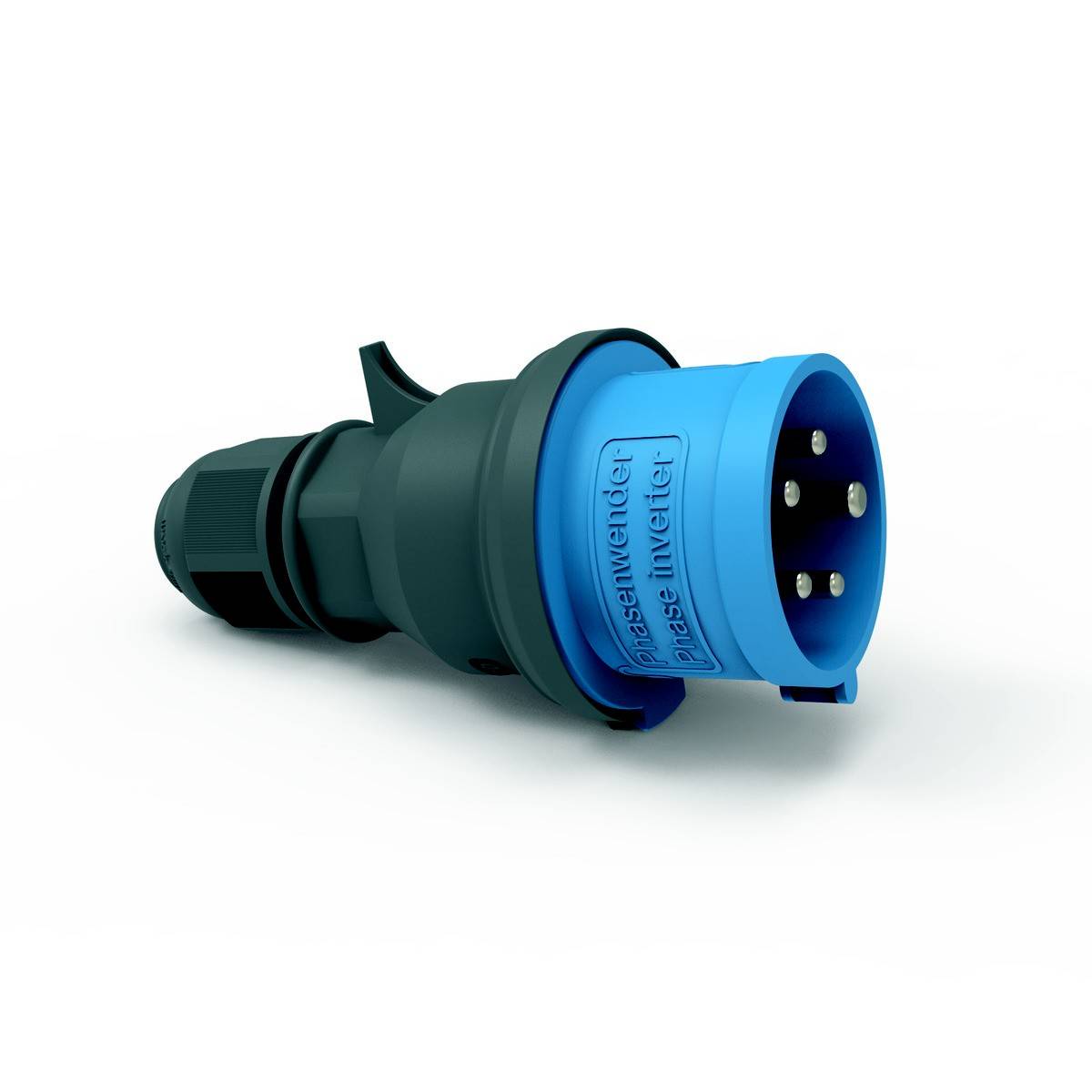

Průmyslové konektorové spoje s modrým pouzdrem a několika kulatými kovovými kolíky, používané pro bezpečné elektrické propojení.

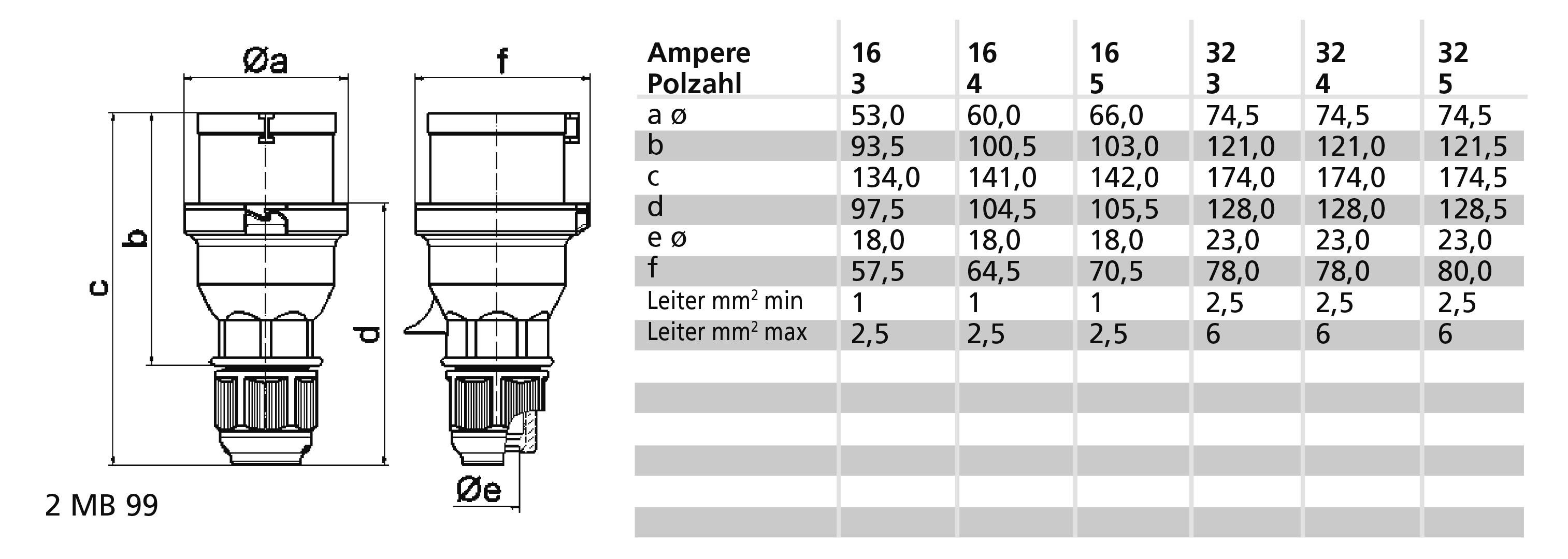

'Technický výkres elektrických zástrček s tabulkou. Tabulka zobrazuje rozměry 'a' až 'f' a velikosti vodičů v mm² pro proudové hodnoty 16 a 32 A v 3 až 5pólových konfiguracích.'

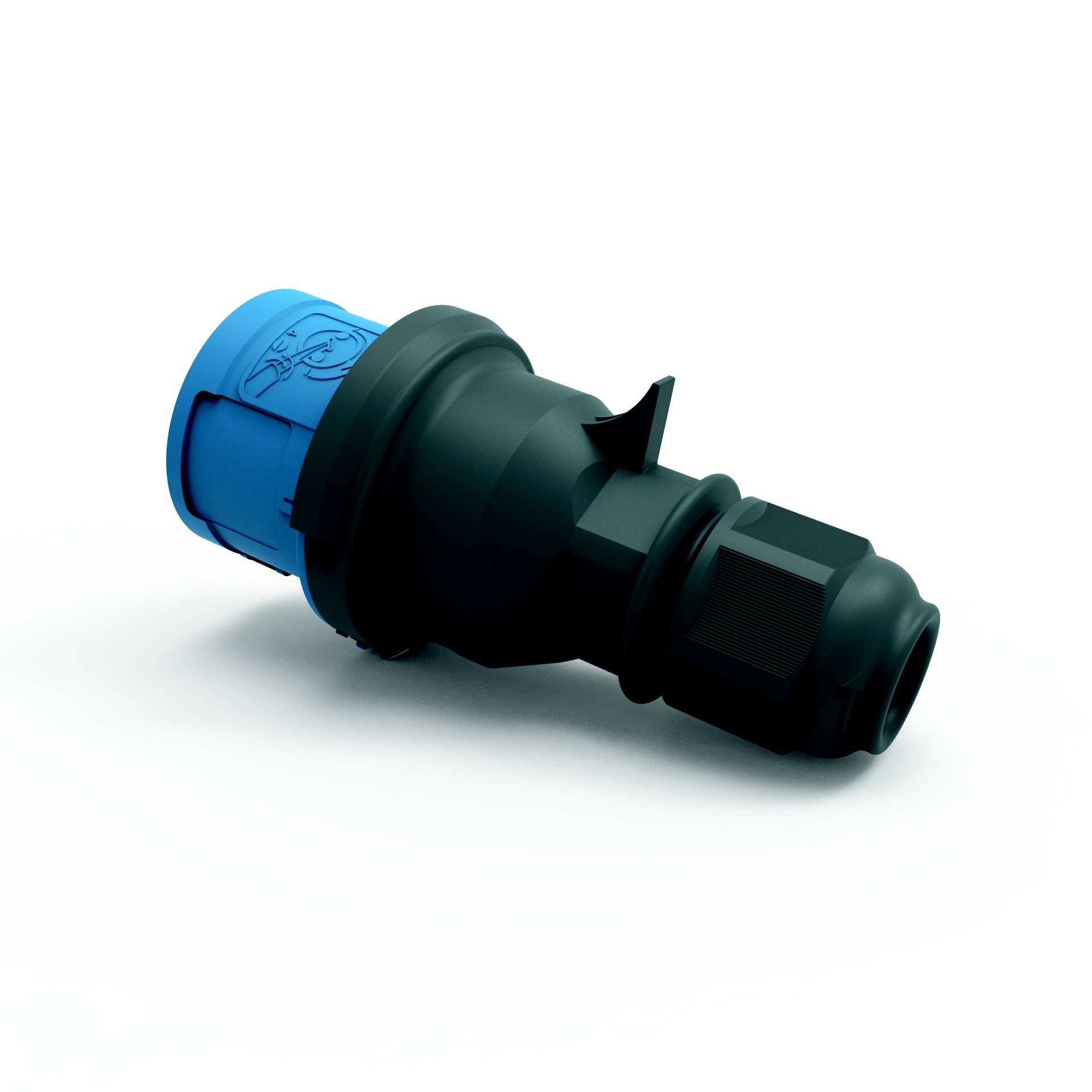

Černý válcový plastový konektor s modrou krytkou, vhodný pro průmyslové aplikace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 814,05 Kč / kus)

2 814,05 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 9 hod.
Barva: Modrá
Číslo RAL: 5015
Fázový měnič: Ano
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE měnič fáze

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: modrá

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147028 Bals Elektrotechnik 224 224 CEE měnič fáze, 16.0 A, 5pólová, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147028 Bals Elektrotechnik 224 224 CEE měnič fáze, 16.0 A, 5pólová, 230 V, 1 ks

Popis

Fázový měnič QUICK-Connect s VÍCENÁSOBNÝM GRIP šroubovým spojením
16 A, 5 P (3P+N+PE), 230 V (120/208 - 144/250V~), 9 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Kontaktní nosič/kontakty: Držák je z polyamidu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové svorky s pružinovými svorkami
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Modrá RAL 5015, kabelové šroubení tmavě šedá RAL 7012, barva krytu: Tmavě šedá RAL 7012
Výška přístroje: 147 mm, šířka přístroje: 71 mm, hloubka přístroje: 75 mm
Další technické vlastnosti: Se šroubovacím uzávěrem MULTI-GRIP a integrovaným odlehčením v tahu, spojení částí krytu je bez šroubování. Otevření pomocí šroubováku je možné, pro kabely s min. Průměr od 8 mm do max. Průměr 18 mm

Tento text byl přeložen strojově.
