Bals Elektrotechnik 21837 21837 CEE zástrčka, 16.0 A, 3pólový, 110 V, 1 ks

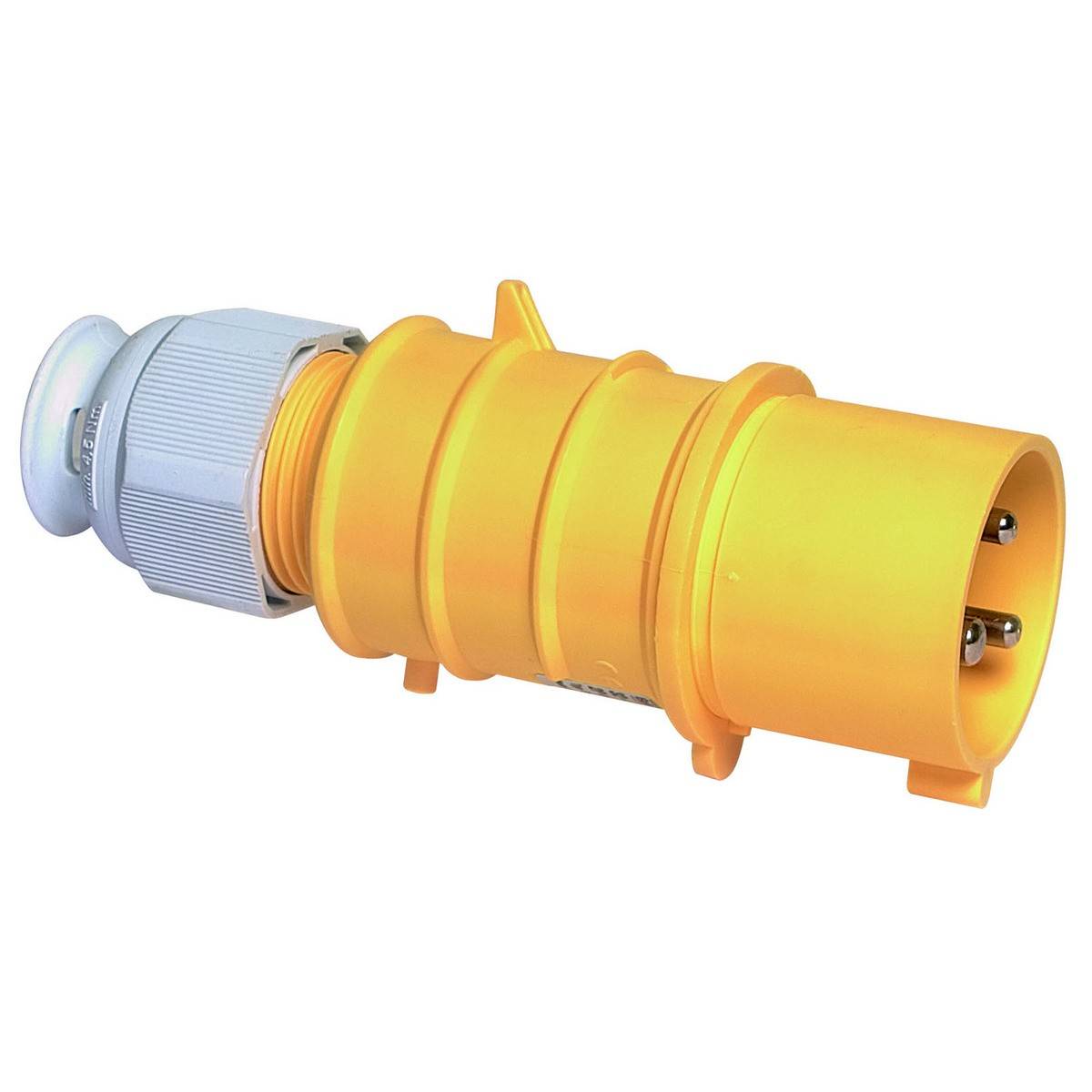

Žlutý CEE konektor s šedým šroubovacím uzávěrem, vhodný pro průmyslové aplikace, určený k bezpečnému propojení elektrických zařízení.

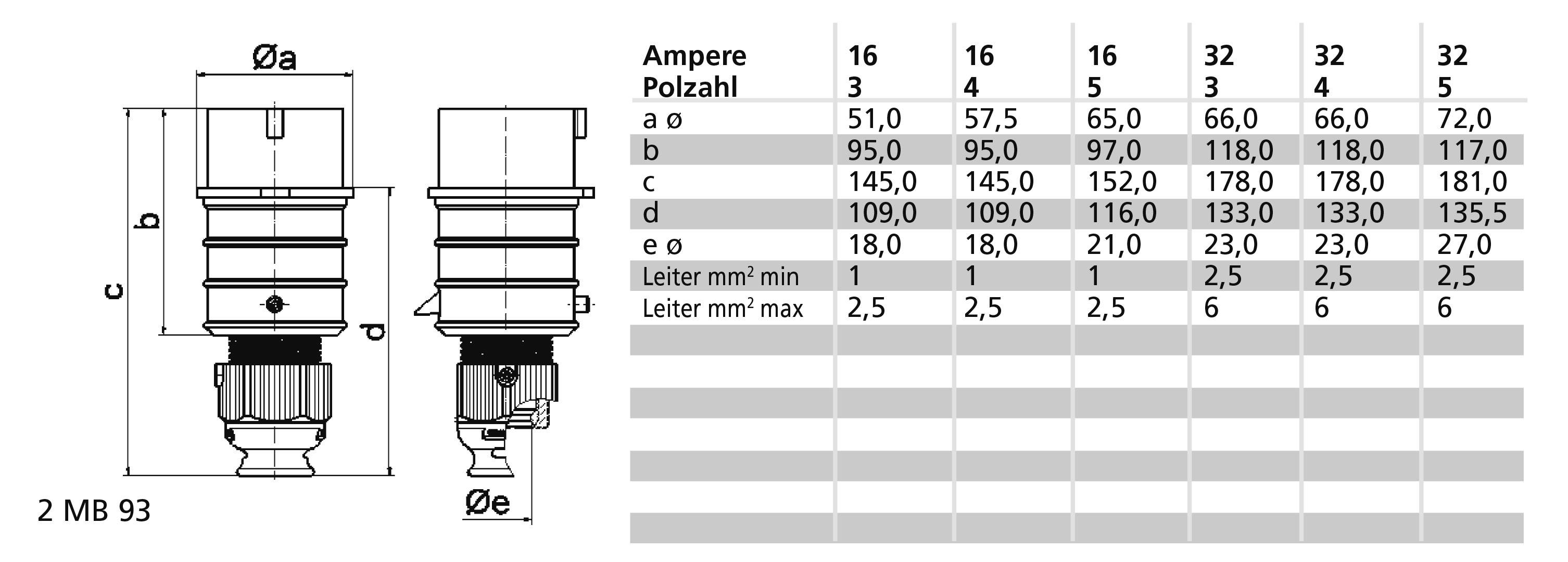

Výkres a tabulka konektorů: rozměry a až e v mm, počet pólů 16/32, průřezy vodičů 2,5-6 mm², proudové zatížení 16 až 63 ampérů.

Žlutý průmyslový konektor válcovitého tvaru se třemi kovovými kolíky, vlevo zaoblený šedý připojovací port.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 888,43 Kč / kus)

1 888,43 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 110 v (50+60 Hz), žlutá
Nastavení času: 4 hod.
Barva: Žlutá
Číslo RAL: 1012
Fázový měnič: ne
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 110 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: žlutá

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 110 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146027 Bals Elektrotechnik 21837 21837 CEE zástrčka, 16.0 A, 3pólový, 110 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146027 Bals Elektrotechnik 21837 21837 CEE zástrčka, 16.0 A, 3pólový, 110 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 A, 3P (2P+PE), 110 V (100 - 130 V~), 4 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Žlutá RAL 1012
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Žlutá límec RAL 1012, kabelové šroubení šedá RAL 7035, žlutá barva krytu RAL 1012
Výška přístroje: 147 mm, šířka přístroje: 51 mm, hloubka přístroje: 59 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
