Bals Elektrotechnik 21667 21667 CEE zástrčka, 16.0 A, 7pólová, 400 V, 1 ks

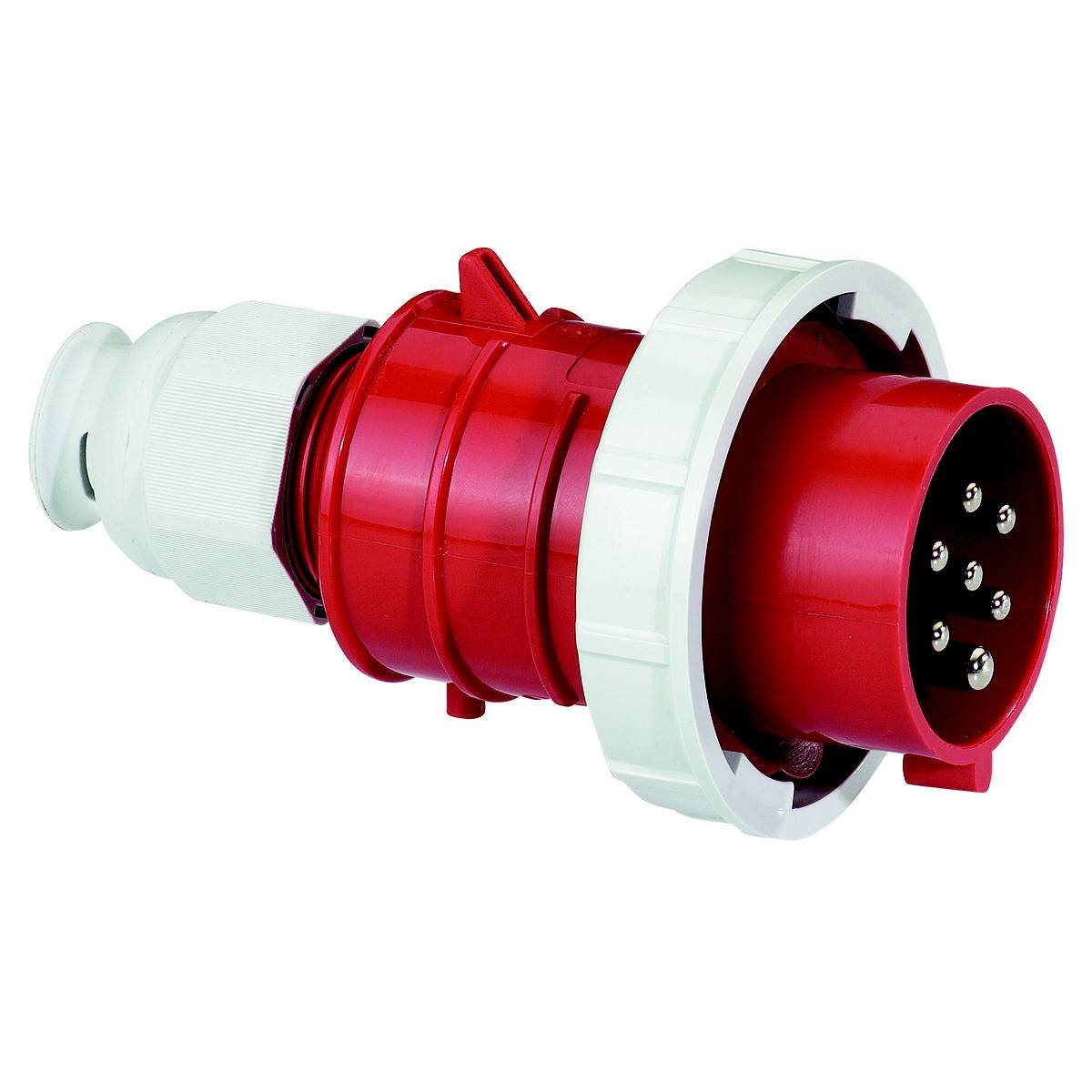

Červený elektrický zásuvkový adaptér s několika kulatými kolíky. Je navržen pro průmyslové použití a má bílý prstenec.

Červená třípólová CEE zástrčka pro průmyslové aplikace, s bílým tělem a robustní konstrukcí.

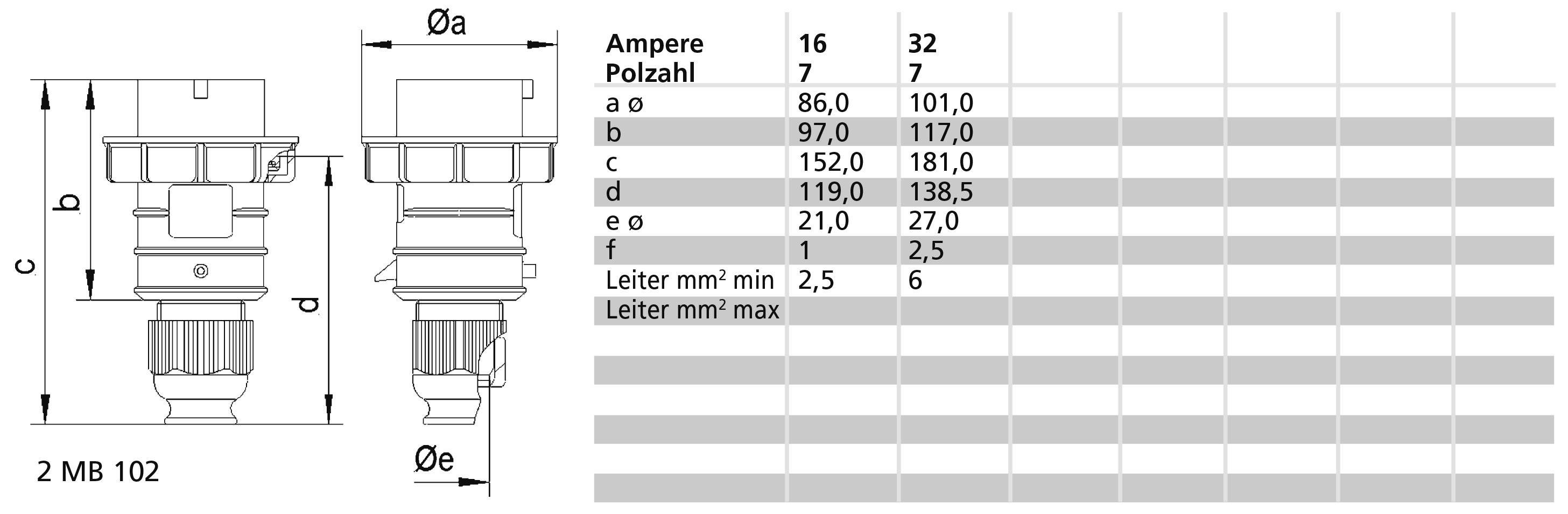

Technický výkres konektoru s rozměry a až e v milimetrech pro 16 a 32 ampérů. Tabulka zobrazuje rozměry a tloušťku vodiče.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 342,98 Kč / kus)

5 342,98 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pólů: 7
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Rovná

: IP67

Barva: červená

Obsah: 1 ks

Pólů: 7

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 400 V

: 3000

: Gland nut

: 7

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP67

: NE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146361 Bals Elektrotechnik 21667 21667 CEE zástrčka, 16.0 A, 7pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146361 Bals Elektrotechnik 21667 21667 CEE zástrčka, 16.0 A, 7pólová, 400 V, 1 ks

Popis

Zástrčka TE
16 A, 7P (6P+PE), 400 V (400 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Světle červená RAL 3000, límec červená RAL 3000, bajonetový kroužek šedý RAL 7035, šedá kabelová průchodka RAL 7035
Výška přístroje: 154 mm, šířka přístroje: 87 mm, hloubka přístroje: 87 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 10 mm do max. Průměr 21 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
