Bals Elektrotechnik 21558 21558 CEE zástrčka, 16.0 A, 3pólový, 500 V, 1 ks

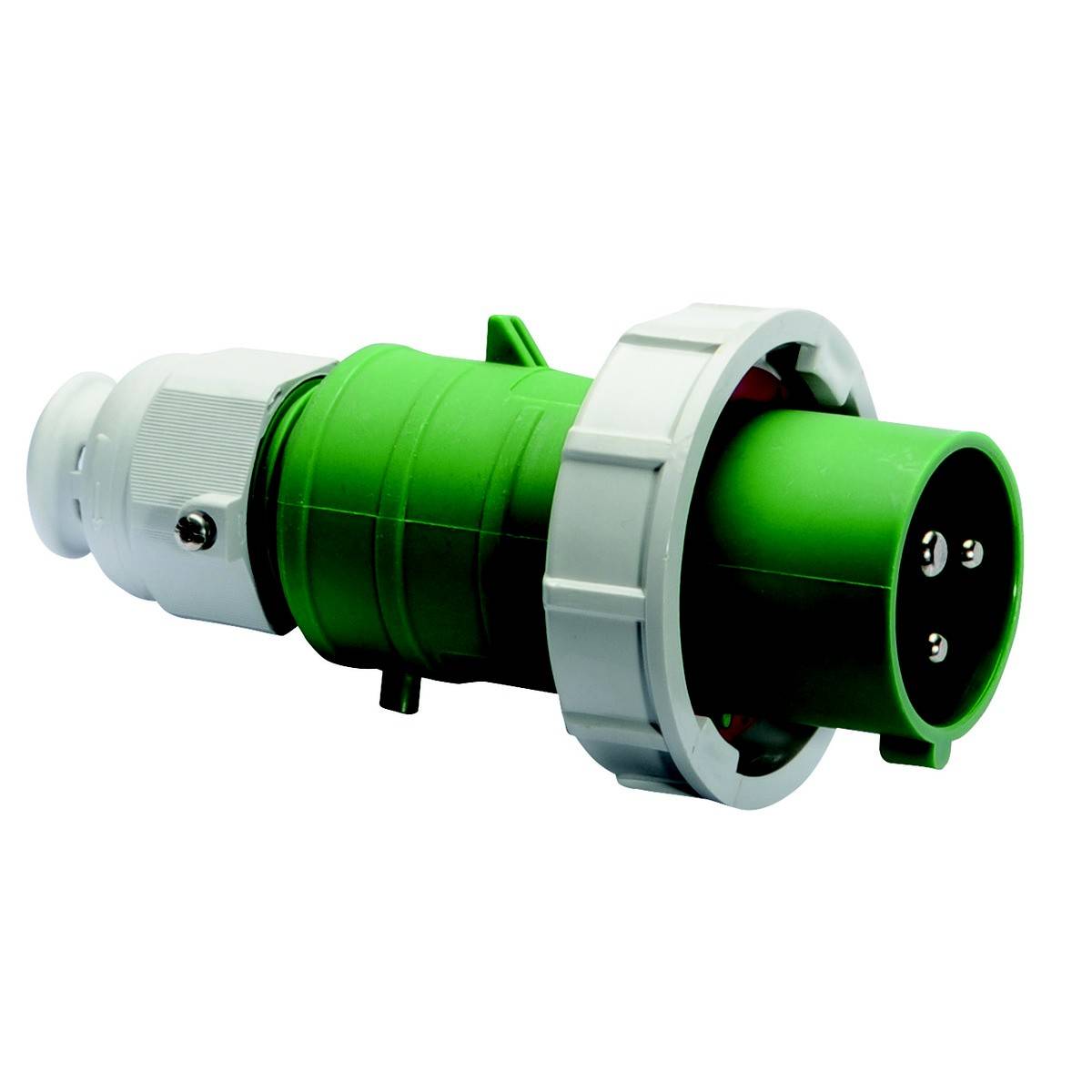

Zelený průmyslový konektor se třemi kovovými kolíky, vhodný pro těžké elektrospotřebiče nebo strojní připojení.

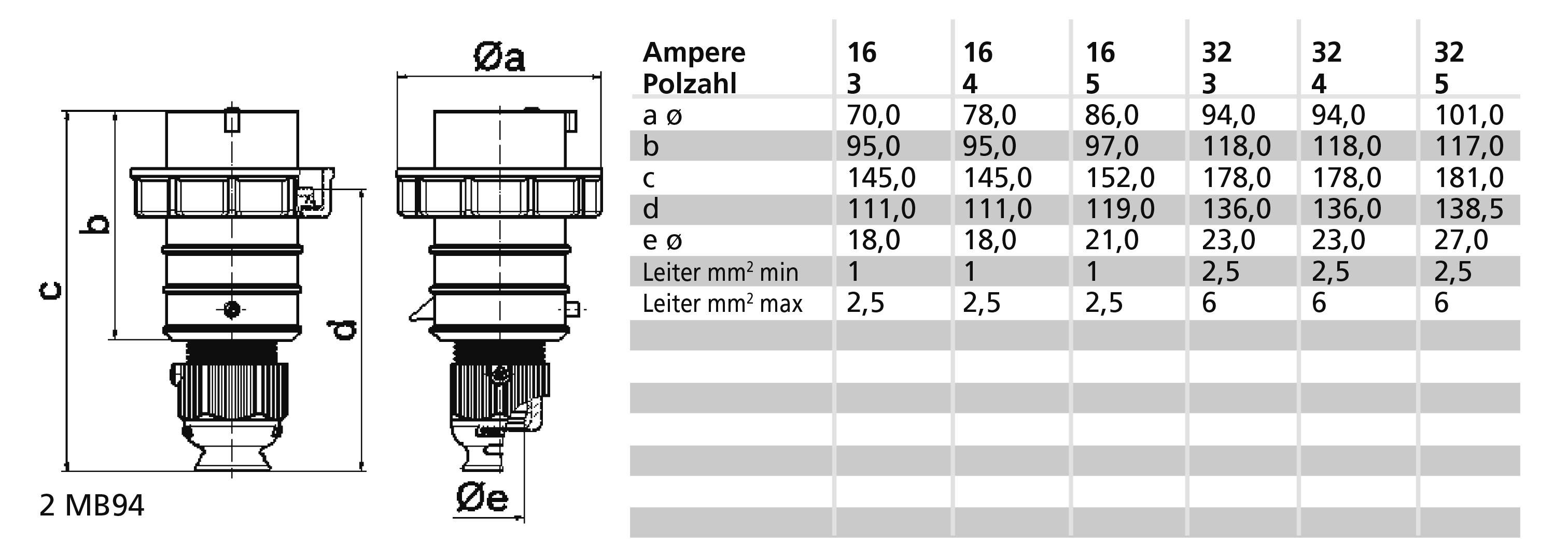

Technický výkres elektrického konektoru s rozměry, tabulka s hodnotami ampérů, počtem pólů a velikostmi vodičů.

Zelený třípólový konektor s bílým kroužkem; průmyslový standard pro elektroinstalace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 359,50 Kč / kus)

2 359,50 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 50-500 v (>300-500 Hz), zelená
Nastavení času: 2 hod.
Barva: Zelená
Číslo RAL: 6002
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

: 6002

: Gland nut

: 3

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: NE

: 2 h

: Green

: 50-500 V (> 300-500 Hz) green

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146144 Bals Elektrotechnik 21558 21558 CEE zástrčka, 16.0 A, 3pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146144 Bals Elektrotechnik 21558 21558 CEE zástrčka, 16.0 A, 3pólový, 500 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 a 3p (2P+PE) >>300 v zelená, 10-500 Hz (> 50 v~), 2 h, IP67
Frekvence: Nad 300 Hz včetně 500 Hz
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, barva krytu zelená RAL 6002, límec zelený RAL 6002
Výška přístroje: 147 mm, šířka přístroje: 71 mm, hloubka přístroje: 71 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem

Tento text byl přeložen strojově.
