Bals Elektrotechnik 21533 21533 CEE zástrčka, 16.0 A, 5pólová, 500 V, 1 ks

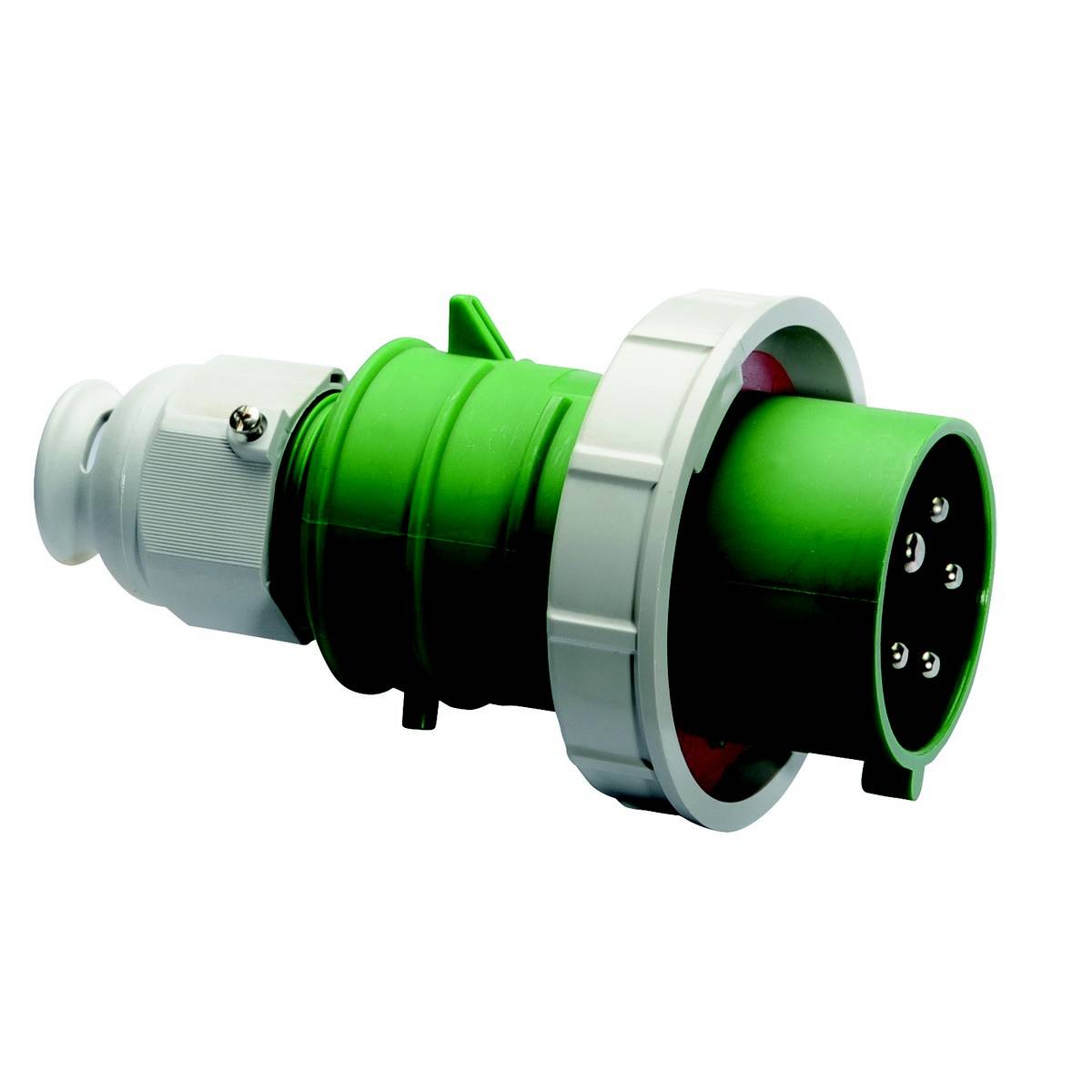

Zelený průmyslový konektor s několika kovovými kolíky a bílým šroubovým spojem, vhodný pro elektrické připojení.

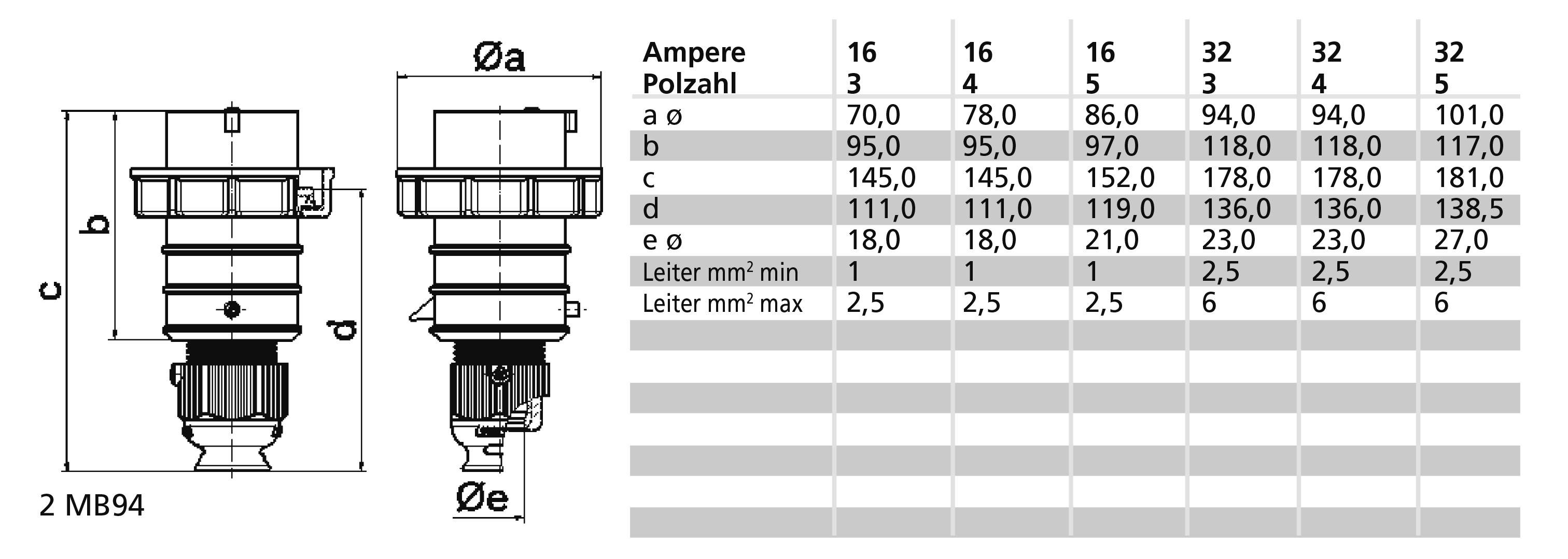

Technický výkres a tabulka elektrického konektoru s rozměry a až e a specifikacemi vodičů pro 16 až 32 ampérů.

Zelený průmyslový konektor s několika kovovými přípoji. Vhodný pro vysoce výkonnostní aplikace v elektrickém napájení.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

2 855,37 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 50-500 v (>300-500 Hz), zelená
Nastavení času: 2 hod.
Barva: Zelená
Číslo RAL: 6002
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

: 6002

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: NE

: 2 h

: Green

: 50-500 V (> 300-500 Hz) green

Ke stažení

List technických údajů

List technických údajů 3146257 Bals Elektrotechnik 21533 21533 CEE zástrčka, 16.0 A, 5pólová, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146257 Bals Elektrotechnik 21533 21533 CEE zástrčka, 16.0 A, 5pólová, 500 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 a, 5 p (3P+N+PE) >, 50 v, zelená >> , 300 - 500 Hz (50 v~), 2 h, IP67
Frekvence: Nad 300 Hz včetně 500 Hz
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, barva krytu zelená RAL 6002, límec zelený RAL 6002
Výška přístroje: 154 mm, šířka přístroje: 87 mm, hloubka přístroje: 87 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 10 mm do max. Průměr 21 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
