Bals Elektrotechnik 21402 21402 CEE zástrčka, 16.0 A, 3pólový, 400 V, 1 ks

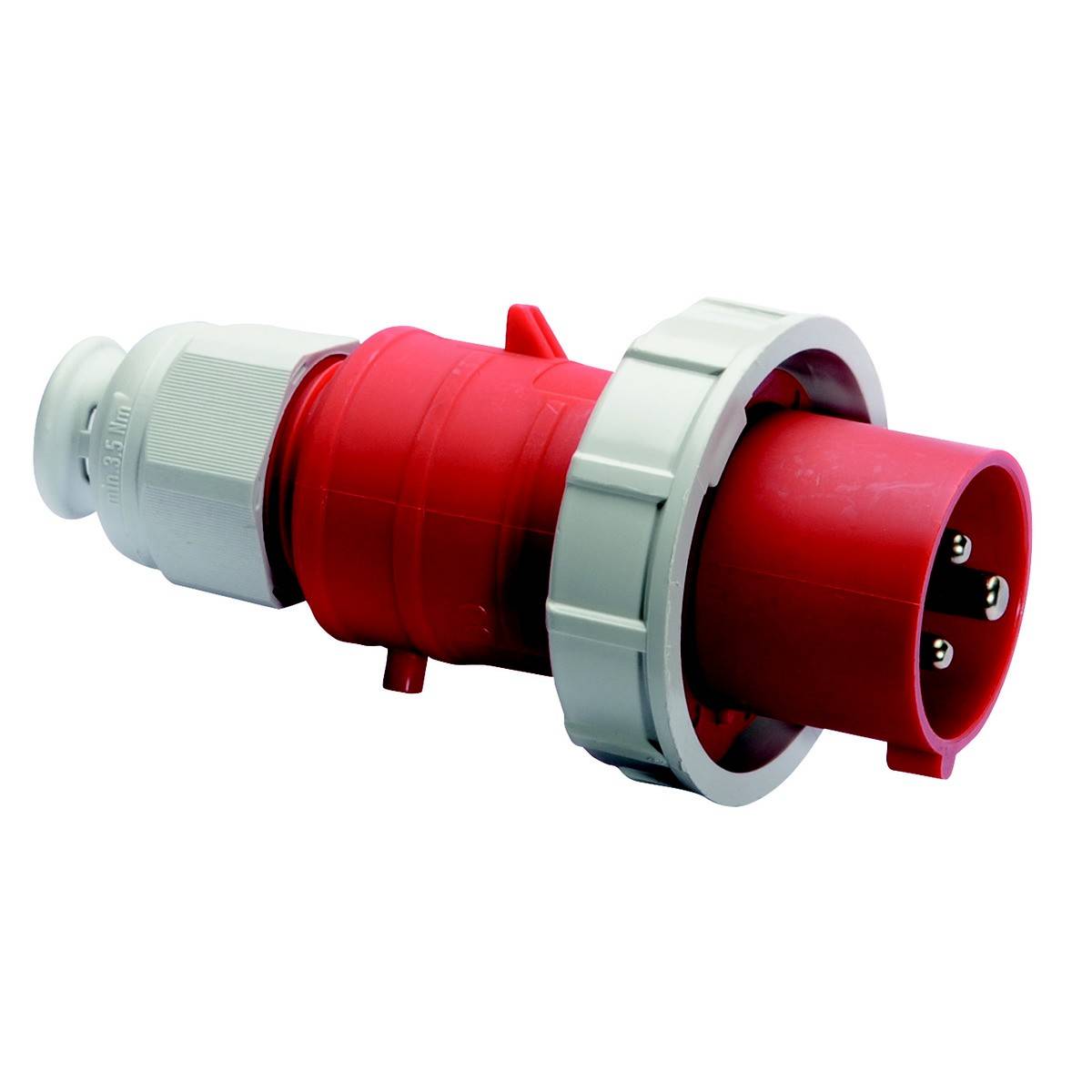

Červený průmyslový konektor s šedou přípojkou, v typickém technickém designu, vhodný pro robustní elektrické propojení.

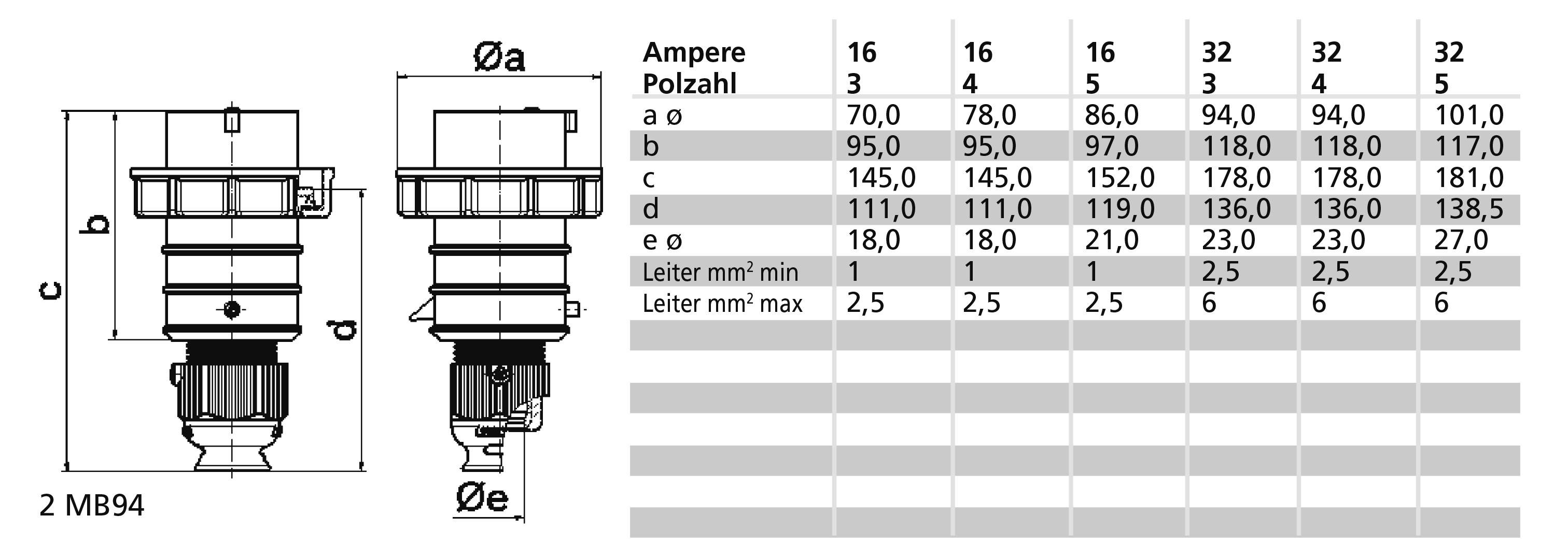

Technický výkres konektoru s různými rozměrovými údaji. Tabulka zobrazuje rozměry a-e v mm pro proudové rozsahy 16 až 32 A.

Průmyslová červená zástrčka se třemi kovovými kontakty a šedým pouzdrem, vhodná pro použití ve vysokovýkonnostních elektrickém připojení.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 359,50 Kč / kus)

2 359,50 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 9 hod.
Barva: Červená
Číslo RAL: 3000
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: červená

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

: 3000

: Gland nut

: 3

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: NE

: 9 h

: Red

: 400 V (50+60 Hz) red

Ke stažení

List technických údajů

List technických údajů 3146146 Bals Elektrotechnik 21402 21402 CEE zástrčka, 16.0 A, 3pólový, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146146 Bals Elektrotechnik 21402 21402 CEE zástrčka, 16.0 A, 3pólový, 400 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 A 3P (2P+PE) 400 V (380 - 415 V~) 9 H IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Světle červená RAL 3000, límec červená RAL 3000, bajonetový kroužek šedý RAL 7035, šedá kabelová průchodka RAL 7035
Výška přístroje: 147 mm, šířka přístroje: 71 mm, hloubka přístroje: 71 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
