Bals Elektrotechnik 210179 210179 CEE zástrčka, 16.0 A, 5pólová, 500 V, 1 ks

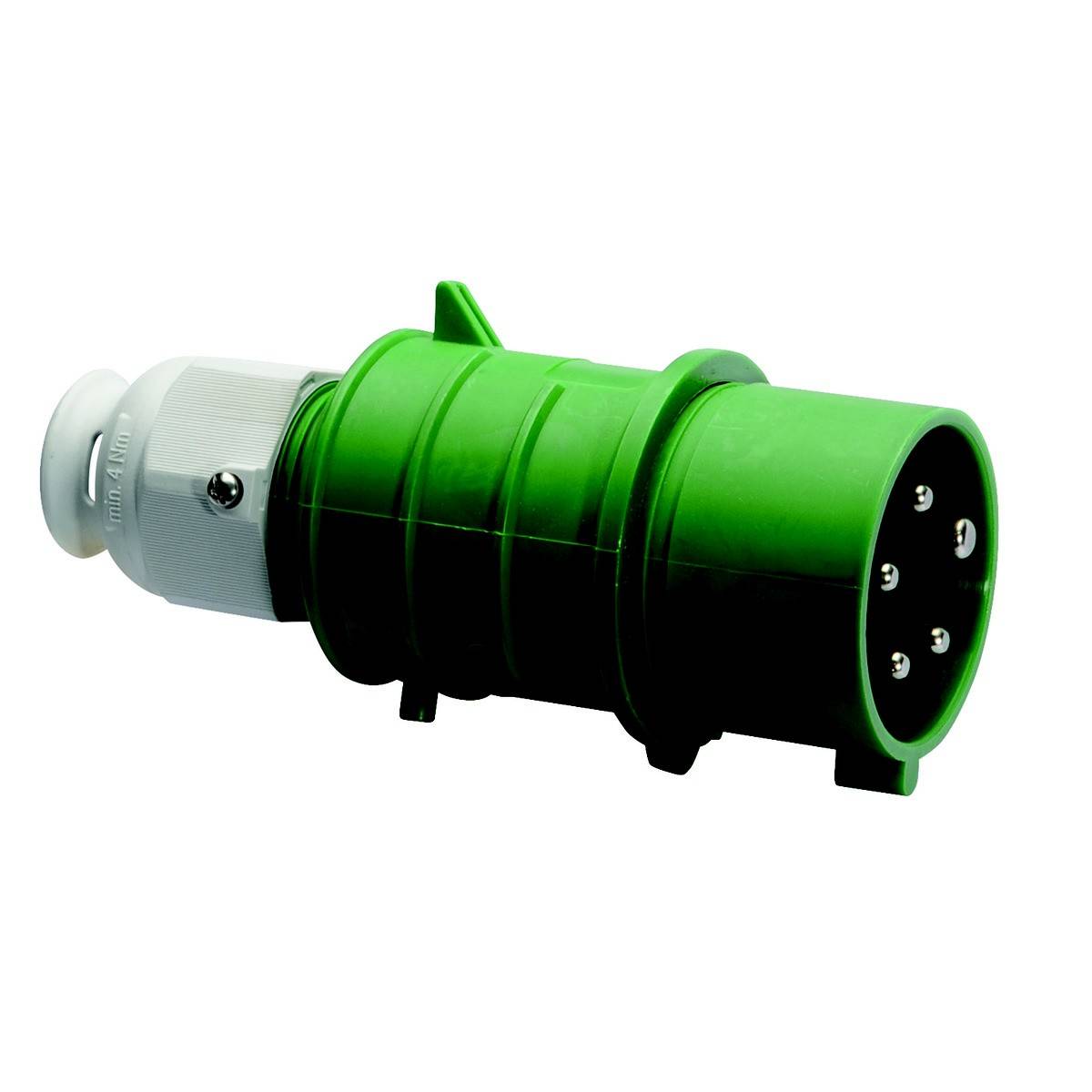

Zelený, válcový elektrický konektor s několika kovovými kontakty, vhodný pro průmyslové aplikace.

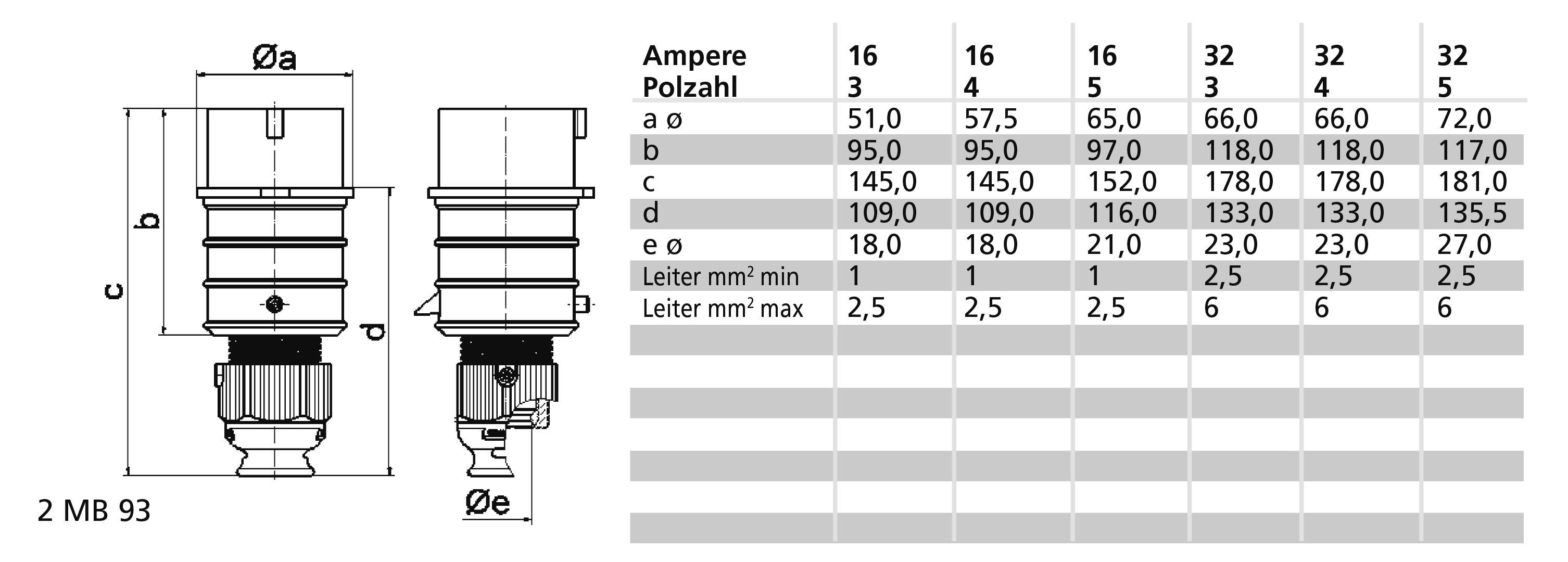

Technický výkres válcové zástrčky s rozměry a tabulkou. Tabulka zobrazuje ampérové hodnoty (16–32) s rozměry a–f.

Modrá průmyslová spojka se zeleným krytem a několika kulatými kovovými přípoji, vhodná pro vysoce výkonné spoje.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 185,95 Kč / kus)

2 185,95 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 50-500 v (100-300 Hz), zelená
Nastavení času: 10 hod.
Barva: Zelená
Číslo RAL: 6002
Fázový měnič: ne
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: zelená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

Ke stažení

List technických údajů

List technických údajů 3146103 Bals Elektrotechnik 210179 210179 CEE zástrčka, 16.0 A, 5pólová, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146103 Bals Elektrotechnik 210179 210179 CEE zástrčka, 16.0 A, 5pólová, 500 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 a, 5 p (3P+N+PE) >, 50 v, zelená> , 100 - 300 Hz (50 v~), 10 h, IP44
Frekvence: 100 až 300 Hz včetně
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Kabelová průchodka šedá RAL 7035, barva pouzdra zelená RAL 6002, límec zelený RAL 6002
Výška přístroje: 154 mm, šířka přístroje: 65 mm, hloubka přístroje: 74 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 10 mm do max. Průměr 21 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem

Tento text byl přeložen strojově.
